近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次不是单台设备对接，而是采购前的技术选型：档案馆新馆二期要再上24台恒湿消毒净化一体机，三家厂商送样，都写“支持RS485/Modbus RTU标准协议”。但“标准”两个字在采购文件里最容易翻车——A厂写标准却只开放读、B厂标准但功能码砍半、C厂标准但点表私有到连温度都要解密。这篇站在甲方/集成商视角，把RS485接口选型的硬指标、Modbus适配平台时的协议收敛方案、以及送样测试怎么打分，一次讲清。

一、为什么“RS485 + Modbus RTU 标准协议”不能当验收标准

RS485是物理层，Modbus RTU是链路+应用层雏形。两者都“标准”，但中间至少还有五层没被“标准”覆盖：

所以采购文件里写“支持Modbus RTU”≈没写。要写“Modbus RTU 适配矩阵”。

二、RS485硬件接口选型硬指标（送样必测）

2.1 电气与隔离

翻车样例：某厂“RS485隔离”其实是光耦隔了TX/RX，地没隔；高湿运行两个月后共模电压把MAX13487烧了，总线下半段全掉站。

2.2 软件协议能力矩阵（比“支持Modbus”重要10倍）

送样测试表：

结论：B厂“标准”但砍功能码，平台要专门写0x10模拟单写；C厂安全机制最全但私有解锁+反序字节，集成成本高；A厂最省事但价格高18%。

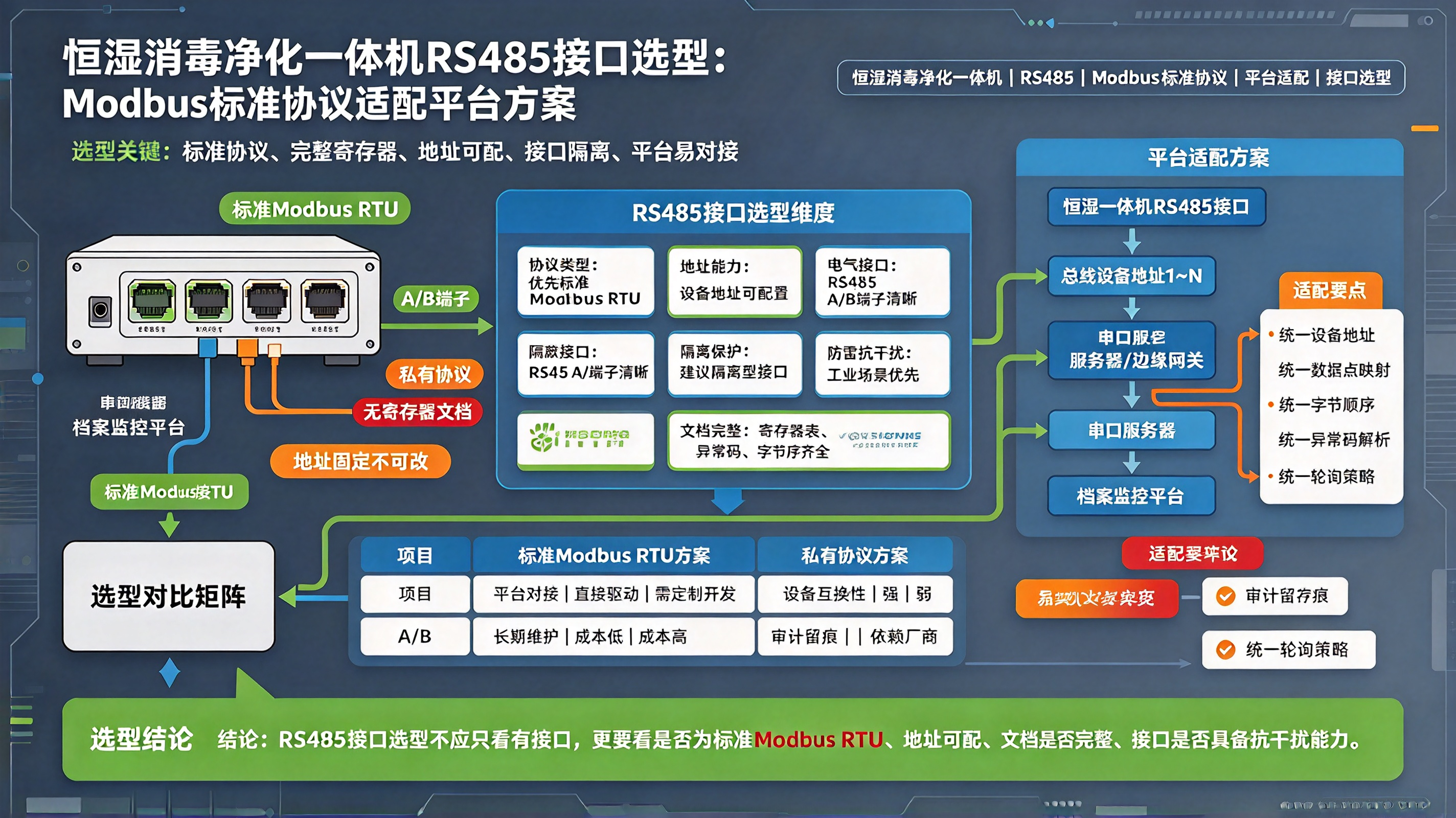

三、平台侧协议适配方案：把“各厂方言”收敛成统一物模型

别让平台直接啃Modbus。正确架构：

一体机(RS485) → 边缘网关(协议归一) → MQTT/HTTP → 八防平台(物模型)

3.1 边缘网关做四件事

1. 总线仲裁：按从站地址轮询，帧间隔/重试/退避可配
2. 设备模板：A/B/C厂各一套 YAML 协议描述
3. 点表映射：40009 → set_hum，enable_word.bit2 → uv
4. 质量位与写校验：超时/占位值/回读不一致 → quality=bad，写操作必须 verify

3.2 统一物模型（平台不关心Modbus）

points:
  temp:          {unit: '℃',  rw: R,  range: [14,24]}
  humidity:      {unit: '%RH', rw: R,  range: [45,60]}
  co2:           {unit: 'ppm', rw: R}
  pm25:          {unit: 'μg/m³', rw: R}
  tvoc:          {unit: 'mg/m³', rw: R}
  mode:          {enum: [stop, cool, heat, dehumidify, humidify, auto, purify, disinfect, freshair]}
  set_temp:      {rw: RW}
  set_humidity:  {rw: RW}
  uv_enable:     {rw: RW, safe: true}
  ozone_enable:  {rw: RW, safe: true}
  plasma_enable: {rw: RW}
  freshair_valve:{rw: RW}
  filter_life:   {rw: R}
  fault_code:    {rw: R, bitmap: true}

平台只看到 zoneB.th-07.set_humidity = 52，至于底下是 A厂0x06还是C厂“解锁→0x10→回读”，网关封装。

3.3 写指令统一语义

平台下发：

{"op":"set","point":"uv_enable","value":true,"safe_check":true}

网关执行流水线：

1. 查设备模板 → C厂需先写 0x0030=0x55AA
2. 查模式仲裁 → 当前非 disinfect/safe 模式则拒绝
3. 查安全联锁 → 门禁有人/门开 → 拒绝并上报
4. 写保持寄存器 bit / 0x10
5. 回读校验 → 不一致抛 WriteVerifyFailed
6. 成功 → 发事件审计 "operator=admin, point=uv, val=true, ts=..."

关键点：平台不拥有“直接写寄存器”的权力，只拥有“请求变更状态”的权力。RS485设备太容易被误写，安全类位必须网关仲裁。

四、选型评分卡（可用于采购打分）

按上面24台项目测算：

• A厂：总分92，单价高，集成成本最低
• B厂：总分71，价格低，但网关要写“0x06模拟层”+文档补测，隐性人力高
• C厂：总分85，安全最稳，但字节序/解锁增加2人日集成工作量

甲方视角结论：档案库房别只比单价。B厂省下的设备差价，会在联调阶段以“网关特例代码+售后扯皮”加倍还回来。

五、送样测试最小用例（可直接贴进技术附件）

1. 9600-8-N-1 读 40001（温度），与面板比对，误差≤0.1℃
2. 写 40010（设定湿度）=52 → 回读=52，面板同步
3. 发 0x06 写单寄存器 → 记录返回：支持 / 非法功能 / 无响应
4. 写 UV 使能=1（有人状态）→ 设备拒绝或保持关，不冒然开
5. 拉掉A/B线 30s 再恢复 → 设备不回出厂值，网关补采无假数
6. 总线挂到12台，连续24h轮询 → 误码率<0.5%，无掉站
7. 发非法寄存器地址 → 返回 0x86 0x02（非法数据地址），不崩Agent
8. 32位累计时长读两遍 → 字节序一致、与本地计时偏差<1%

一条不过，样机打回。

六、和上一期实施笔记的衔接点

前面实施笔记里踩过的坑，本质都来自“标准”二字写得太松：

• 固件批次不同 → 0x06支持度不同 → 网关要版本分流
• 写设定值被吞 → 设备有模式锁但文档没写 → 选型阶段就该测出来
• UV门开不切 → 安全写没进设备语义 → 采购时没把“安全联锁由谁保证”写进指标
• 掉线回出厂值 → 断线行为没列进验收项 → 试运行才暴露

所以这篇是上一篇的“前移”：实施阶段救不回来的问题，要在选型阶段用测试例挡在门外。

七、关键经验

1. “支持RS485/Modbus RTU”不是技术规格，是营销话术；真正有用的是“功能码集合+点表语义+安全写语义”。
2. 档案库房一体机选型，安全写（UV/臭氧）比精度更重要——精度偏了能校准，臭氧没人确认就启动是要出事故的。
3. 平台永远别直接持寄存器写权限，边缘网关做“状态变更仲裁”才是正解。
4. 采购打分卡里加“断线行为”和“固件可升级”，比加“精度±0.1℃”更能决定三年运维成本。
5. 送样测试别只测“能不能读到温度”，要测“写不进/写错/掉线/有人开UV”这些非常规路径。
6. 同项目锁同批次固件；跨批次不是不能做，是每多一个批次，网关模板和回归测试成本非线性上涨。
