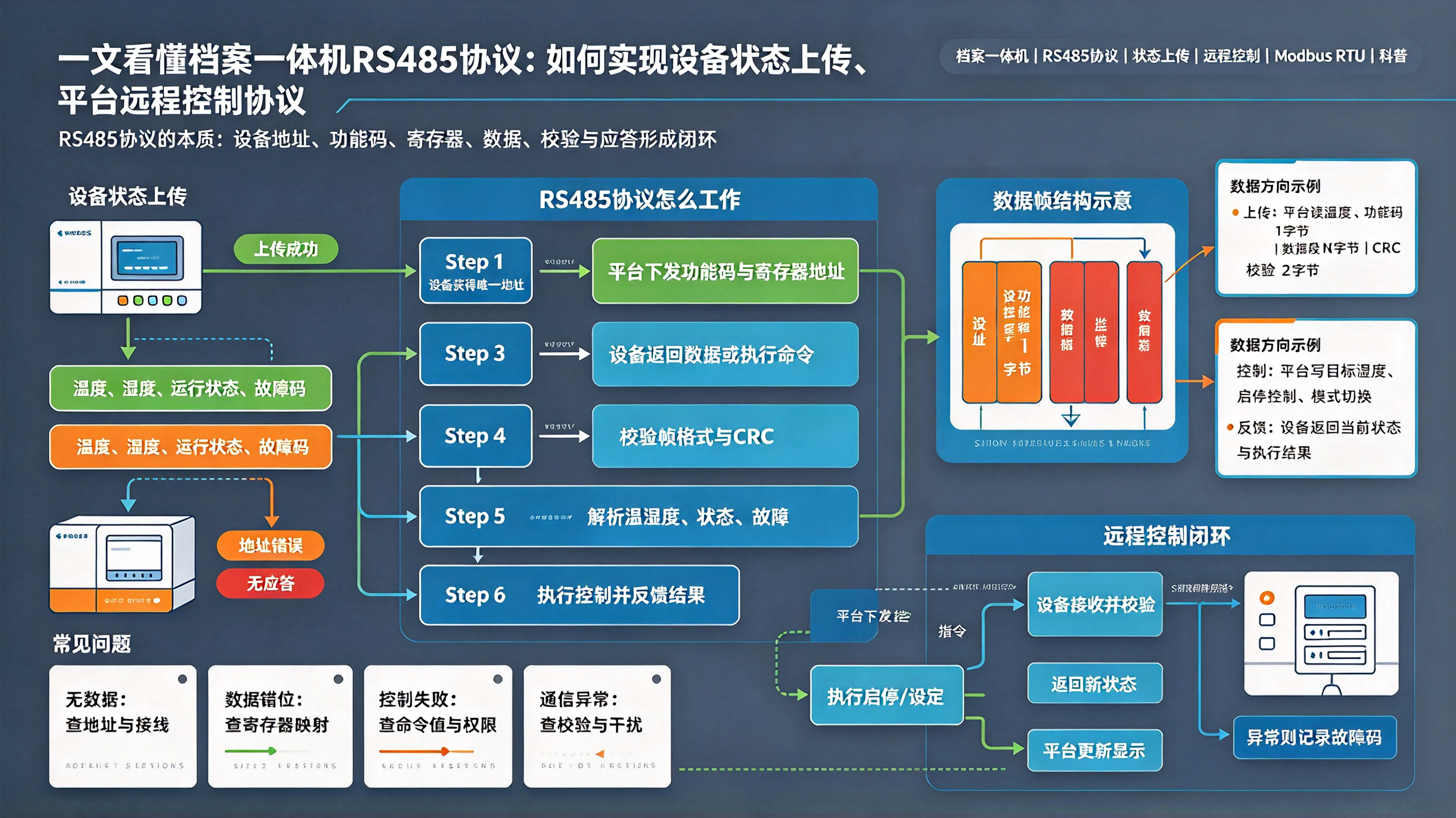

一、先建立链路模型

档案库房四合一恒湿净化消毒一体机，RS485 上跑的几乎都是 Modbus RTU：

[一体机]──RS485手拉手总线──>[RS485→TCP/以太网网关]──>动环/组态/IoT平台
           主站轮询，从站被点名才回

• 一体机是从站（Slave），地址 1~247
• 边缘网关/平台是主站（Master）
• “状态上传”不是设备主动推，而是主站轮询 → 从站应答
• “远程控制”是主站写保持寄存器 / 写线圈，设备执行

记住一句：RS485 Modbus RTU 是“一问一答”，不是 MQTT 那种设备主动上报。

二、状态上传：主站读什么

通用寄存器骨架（以“文档号 40001 = 协议偏移 0”为例）：

设备状态字通常按 bit 定义：

bit0 = 运行中
bit1 = 故障
bit2 = 加湿中
bit3 = 除湿中
bit4 = 净化中
bit5 = 消毒中(UV/臭氧)
bit6 = 风机运行
bit7 = 本地/远程(0本地 1远程)

主站轮询策略：

• 温湿度：2~5s
• 状态字/故障码：5~10s
• 滤网/累计时长：30~60s
• 写操作：按需，带重试

三、平台远程控制：主站写什么

1. 常用功能码

⚠️ 很多国产一体机只支持 0x03 + 0x10，用 0x06 会回异常码 0x86 0x01（非法功能）。网关要按型号建写策略。

2. 典型控制动作

（1）切到远程控制

写 40014(示例) 远程/本地 = 1
→ 设备允许平台下发

（2）设定目标湿度

写 40006 = 520   （表示 52.0%RH，缩放×0.1）

（3）设湿度死区，防压缩机晃

写 40007 = 30    （3.0%RH 回差）
湿度 <49% 加湿，>55% 除湿，中间不动作

（4）启停/模式切换

40005 = 0  停止
       = 1  自动
       = 2  手动加湿
       = 3  手动除湿
       = 4  通风
       = 5  净化
       = 6  消毒

（5）开 UV / 臭氧

写 40011 = 1  （UV）
写 40011 = 2  （臭氧）

但——档案库房里这步不能裸写。

四、消毒控制的安全协议设计（重点）

臭氧/UV 是红线：

• 臭氧对人体有害，必须无人时段
• UV 对纸张有老化风险
• 开门还开消毒 = 安全事故

所以平台下发的不是“开消毒”，而是一组带前置条件的写操作：

1. 读门禁状态（门磁/门禁系统）→ 有人=拒绝
2. 读时间段 → 非“无人消杀窗口”=拒绝
3. 写 消毒类型（UV / 臭氧 / 等离子）
4. 写 开始时间 / 结束时间（寄存器或平台侧时间表）
5. 写 消毒使能 = 1
6. 运行期：臭氧浓度寄存器超限 → 平台写“强排风机=1、消毒=0”
7. 结束 → 通风 30min → 才允许人员进库

门控硬联锁：

• 门禁开门 → 一体机 DO/寄存器事件 → UV/臭氧立即停
• 这步最好走硬接点 + 寄存器状态双通道，不全靠平台轮询

五、一帧长什么样（Modbus RTU）

主站读 地址=11 的回风温湿度（偏移0开始读2个寄存器）：

0B 03 00 00 00 02 CRC_LO CRC_HI

• 0B = 从站地址 11
• 03 = 读保持寄存器
• 00 00 = 起始地址 0
• 00 02 = 读 2 个寄存器
• 末尾 CRC16

从站应答：

0B 03 04 00 E6 01 F4 CRC CRC

• 00 E6 = 230 → 23.0℃
• 01 F4 = 500 → 50.0%RH

主站写设定湿度 52.0%RH：

0B 06 00 05 02 08 CRC CRC

• 00 05 = 偏移5（设定湿度）
• 02 08 = 520

异常响应：

0B 86 01 ...

• 86 = 0x03+0x80 → 读功能出错
• 01 = 非法功能
• 02 = 非法地址
• 03 = 非法数据值

六、对接平台时的 6 个坑

1. 0 基 / 1 基没问清​ 文档写 40001，代码里读偏移 0 还是 1？不比对面板值必错。
2. 缩放因子乱​ 有 ×0.1、×0.01、×10、原值。520 到底是 520% 还是 52.0%？
3. 字节序​ INT32 累计时长可能是 AB CD 或 CD AB，甚至 BA DC。
4. 功能码不全​ 只支持 0x03/0x10 的机器，用 0x06 写会“没反应但不是离线”。
5. 本地/远程没切​ 设备在“本地”模式，平台写破天也无效。
6. 没做范围校验​ 0xFFFF / 0x7FFF / 全零 / -40℃ 都可能是通讯异常，不能直接进库。

七、平台侧“标准物模型”怎么落

把 Modbus 点表映射成平台字段：

{
  "device_id": "HME-A01",
  "temperature": 23.0,
  "humidity": 50.0,
  "mode": "auto",
  "set_humidity": 52.0,
  "humidity_deadband": 3.0,
  "purify": true,
  "uv": false,
  "ozone": false,
  "ozone_ppm": 0.002,
  "filter_life": 78,
  "fault_code": 0,
  "control_source": "remote",
  "safety_interlock": {
    "door_open": false,
    "human_present": false,
    "disinfection_allowed": false
  }
}

平台逻辑：

• 感知层温湿度越限 → 算设定值/死区 → 下发 40005/40006/40007
• 门禁有人 → 强制 消毒使能=0
• 通讯超时 30s → 标 STALE，不参加控制
• 写操作全留审计：谁、何时、旧值→新值

八、一句话收口

档案一体机 RS485 协议不难，难在“把 Modbus 点表翻译成可审计的业务动作”： 状态上传 = 主站轮询读寄存器（温湿度/状态字/故障/臭氧/滤网）； 远程控制 = 主站写模式/设定值/死区/使能，但消毒类写操作必须绑门禁、时段、浓度、强排； 通得起来是 RS485，通得明白才是档案库房级接入。
