智慧档案十二防系统硬件对接：恒湿净化一体机 RS485 协议对接方案

智慧档案十二防系统硬件对接：恒湿净化一体机 RS485 协议对接方案

物联网 · 盛世宏博 · 十二防对接

一、十二防里这台机器“接的是什么”

十二防（防潮、防高温、防虫、防霉、防尘、防火、防盗、防光、防有害气体、防水、防磁、防鼠）里，恒湿净化一体机直接扛：

• 防潮 / 防高温 → 恒湿 + 温控
• 防霉 / 防虫 → 恒湿抑霉 + 净化抑菌
• 防尘 / 防有害气体 → 初效+中效+活性炭+HEPA
• 防磁/防盗/防火/防水/防光/防鼠 → 不直接管，但要和门禁、烟感、水浸、红外做联动互锁

所以 RS485 对接不是“读个温湿度”，而是把“环境执行终端”塞进十二防事件总线里。

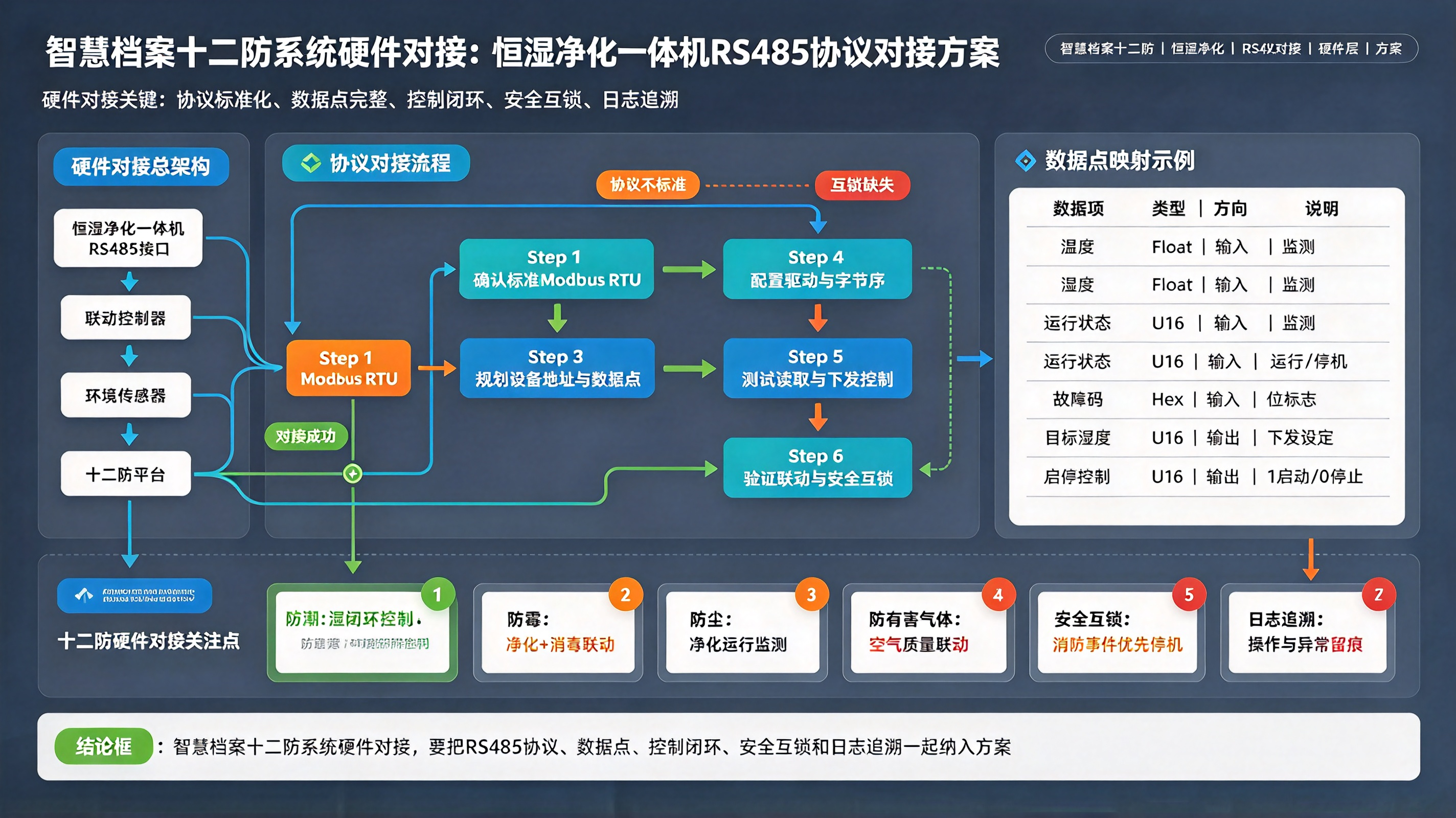

二、总体对接架构

恒湿净化一体机（RS485 / Modbus RTU）
        │ 9600/8N1，手拉手总线，首尾120Ω，屏蔽单点接地
        ▼
RS485→TCP 边缘网关 / 串口服务器
        │ Modbus TCP 或 MQTT
        ▼
智慧档案平台（十二防中枢）
   ├─ 环境量：温/湿/PM/TVOC/臭氧
   ├─ 设备量：模式/风机/加湿/除湿/再热/消毒
   ├─ 安全量：门禁/有人/消防/水浸
   └─ 联动引擎：阈值+死区+时段+互锁+审计

原则：

• 机组控制器做内环 PID（加湿/除湿/风机）
• 边缘网关做外环策略（错峰、互锁、断网自治）
• 平台做长期策略、告警、台账、审计

三、物理层对接（先通总线，再谈协议）

末端偶发掉线：先量 A-B 静态电压（应 >200mV），再看端子氧化、屏蔽层断点、星型分支。

四、协议层：Modbus RTU 点表模型

1. 先核“四个基”

• 地址基：40001 是文档号，代码里用 0
• 类型：INT16 / UINT16 / UINT32 / IEEE754
• 缩放：×0.1、×0.01、原值
• 字节序/字序：AB CD / CD AB / 跨寄存器 32 位怎么拼

2. 十二防一体机通用点表（0-based）

run_mode 枚举：0停 / 1自动 / 2加湿 / 3除湿 / 4通风 / 5消毒 / 6净化

safety_interlock：bit0门开 / bit1有人 / bit2消防 / bit3水浸 / bit4急停

五、功能码陷阱（十二防项目高频翻车）

• 读用 03，部分国产机不支持 06，写单寄存器必须走 0x10（写多寄存器）
• 启停可能是：05 写线圈 / 06 写保持寄存器 / 硬接线 DO，三选一，不统一
• 32 位累计时长跨两个寄存器，字序不对会算出几万小时
• CRC16 小端：低字节在前，顺序反了设备直接忽略帧

网关里按机型建 profile：

model: HME-ARCHIVE-Pro
baudrate: 9600
parity: N
funcs: [0x03, 0x10]
single_write_via: 0x10
coil_start_stop: false
safety_read_before_write: true

六、平台采集与写控流程

1. 采集节拍

• 温湿度/臭氧/状态字：1~5s（关键量）
• 风机/加湿/除湿输出：5s
• 滤网/累计时长/故障字：30~60s
• 写操作：事件触发，不轮询

2. 写控安全链（十二防必须）

平台下发前：
1. 读 local_remote == 1（远程才允许）
2. 读 safety_interlock
   - 门开/有人 → 禁 UV、禁臭氧
   - 消防/水浸 → 停加湿、关水阀、除湿满负荷
3. 写 target_rh / run_mode / purify_enable
4. 回读确认：模式!=下发值 → 标 WRITE_NOT_EFFECTIVE
5. 写审计：who/when/slave/func/req/resp/result

3. 十二防联动规则（可直接进组态）

• 湿度 >63%RH 持续 30s → 除湿+净化，回落 58% 才停（死区 5%）
• 湿度 <42%RH 持续 30s → 湿膜加湿，回升 47% 才停
• 门禁开 → 消毒模块全禁，只保留净化
• 烟感/消防 → 一体机停加湿、关进水、机组进入消防托管
• 水浸 → 关进水阀 + 开排水 + 平台红警
• 通讯中断 >3min → 一体机本地自治，平台标 STALE，不盲发指令

七、数据质量与审计（十二防验收硬指标）

每条点存：

{
  "point": "room_rh",
  "raw": 523,
  "value": 52.3,
  "scale": 0.1,
  "quality": "GOOD|STALE|OUT_OF_RANGE|COMM_LOST|WRITE_NOT_EFFECTIVE",
  "slave": 3,
  "func": 3,
  "ts": "2026-10-13T14:50:00+08:00"
}

验收看：

• 72h 温湿曲线是否锁在 14~24℃ / 45~60%RH
• 昼夜极差 ΔT≤2℃、ΔRH≤5%
• 门开/有人/消防事件里消毒是否被拦
• 断网恢复后数据无空洞
• 平台值、屏显值、便携表三者一致

八、对接交付物（采购/验收写死）

1. Modbus RTU 点表（文档号/offset/功能码/类型/缩放/字节序/字序）
2. 写权限表（可写点 / 需 remote_enable / 禁止写点）
3. 安全联锁逻辑说明
4. 地址规划表（slave / 库号 / 机型 / 固件版本）
5. 波特率/校验/终端电阻/接地图
6. 断网自治行为说明
7. 联动规则脚本（死区/错峰/互锁/审计）
8. 72h 通讯稳定性报告（掉线次数/CRC 错误率/恢复时间）

九、收口

智慧档案十二防里，恒湿净化一体机的 RS485 对接方案就一句话：

手拉手总线打底 → Modbus 点表配置驱动 → 边缘网关做死区/错峰/互锁 → 平台只管策略、告警和审计 → 断网时设备本地保环境，恢复后数据补传不丢。

机器不是“能通讯就行”，而是要在门开、有人、消防、水浸这些十二防事件里知道什么时候该动、什么时候绝对不能动。
