近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。多区域库房的核心矛盾是：不同载体的耐受窗口不同，却共用同一套通风与设备系统。纸质档案怕湿不怕冷，特藏古籍怕干怕光，胶片磁带怕热怕高湿，胶片库和纸质库如果共用一组设定值，总有一头出问题。这篇讲一体机怎么按库房分区、策略怎么按载体分组、安全联锁怎么按区域隔离。

一、分区不是"分地址"，是分环境约束

典型多区域库房结构：

楼层/区域   载体类型        温湿度窗口        消毒方式       一体机
1F-A       纸质档案        14~24℃/45~60%     UV/光氢离子     4台
1F-B       纸质档案        14~24℃/45~60%     UV/光氢离子     4台
2F-特藏    古籍/舆图       16~22℃/45~55%     光氢离子/物理    3台
2F-胶片    胶片/底片       13~15℃/35~45%     无化学消毒       3台
3F-综合    纸质+声像       14~24℃/45~60%     UV/光氢离子     4台

同一台一体机只能执行一个模式、一个设定值。载体窗口不同的区域必须分属不同控制组。

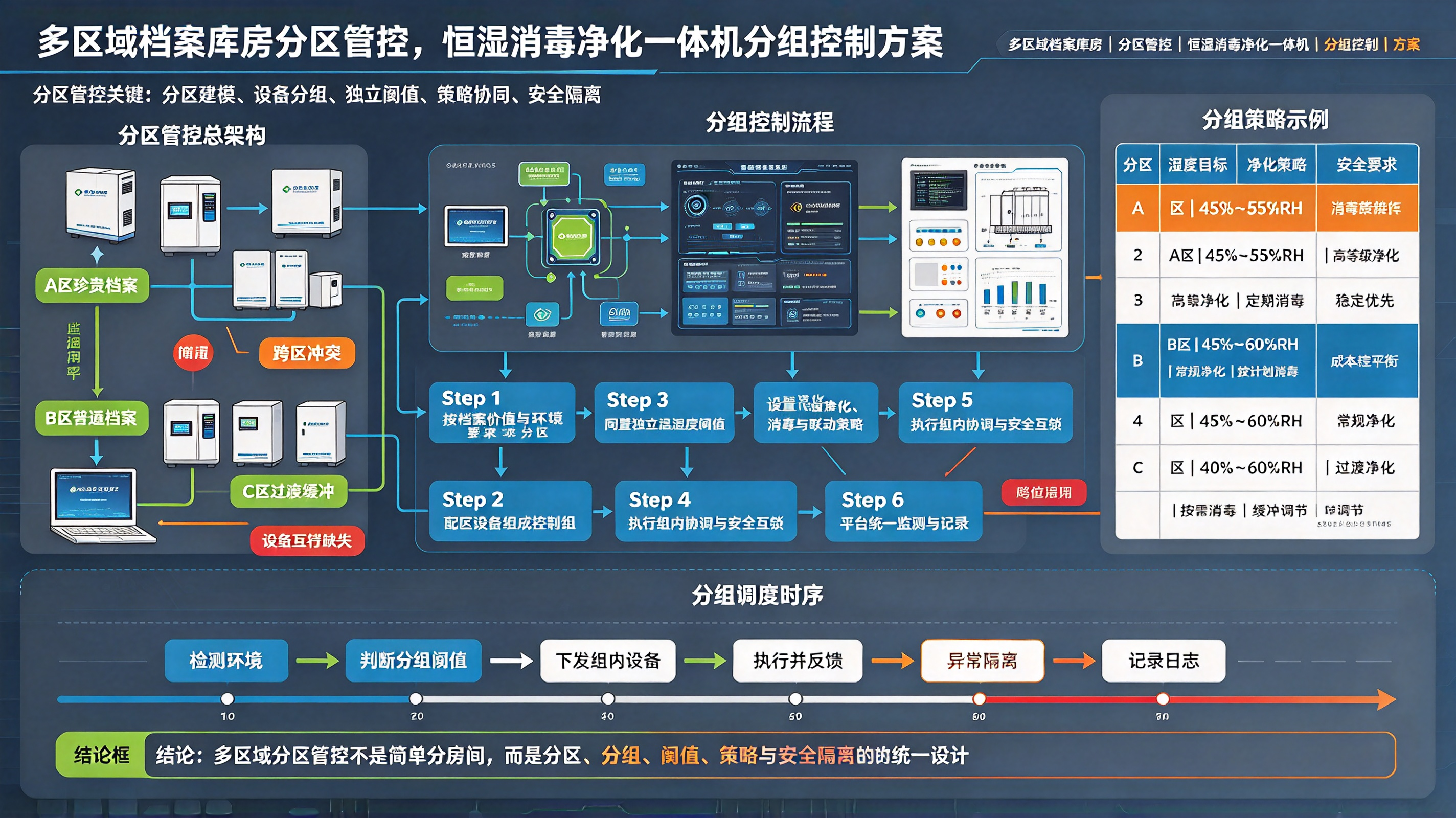

二、分组控制的三层结构

2.1 设备组（Device Group）

• 物理归属：哪个库房、挂在哪段RS485
• 能力标签：能否加湿/除湿/消毒/净化/恒氧
• 运行状态：在线/离线、当前模式、故障字

2.2 控制组（Control Group）

• 策略归属：目标温湿度、死区、优先级、联锁
• 可跨设备：A区1号机+B区2号机同属"纸质库恒湿组"
• 组内协同：湿度偏高时哪几台先动、动几台

2.3 区域组（Zone Group）

• 门禁/消防/水浸归属
• 消毒窗口、人员占用、臭氧联锁
• 跨区联动：烟感触发→哪些区域停新风

设备组 th-01~04   ─┐
设备组 th-05~08   ─┼→ 控制组「纸质库恒湿」→ 区域组「1F库房」
设备组 th-09~12   ─┘

设备组 th-13~15   ─→ 控制组「特藏库恒温恒湿」→ 区域组「2F特藏」
设备组 th-16~18   ─→ 控制组「胶片库低温低湿」→ 区域组「2F胶片」

平台下发指令到控制组，网关再映射到具体设备组。

三、差异化控制策略表

四、组内协同：谁先动、动几台

湿度偏高时不能6台一起开，也不能永远让1号机累死。

4.1 优先级排序

1. 本区域湿度偏离最大者先动
2. 同偏离：滤网寿命高的先动（效率高）
3. 同滤网寿命：累计运行时长低的先动（均摊损耗）

4.2 启动阶梯

湿度 56%RH → 启动1台（偏离最小的优先）
湿度 58%RH → 启动2台
湿度 60%RH → 启动3台（接近上限全开）
回降到 53%RH → 停1台
回降到 50%RH → 停2台

4.3 软切换约束

• 压缩机最小运行5min
• 切换延时10min
• 同刻≤2台启压缩机（配电约束）
• 加湿与除湿位级互斥

五、区域隔离：安全联锁按区算，不按楼算

5.1 消毒隔离

臭氧启动条件（逐区独立判定）：
  本区门禁布防 = true
  AND 本区人体红外 = 无人
  AND 当前时间 ∈ 本区消毒窗口
  AND 本区臭氧浓度 < 0.05ppm

关键：A区有人加班 ≠ B区不能消毒。各区域门禁、红外、臭氧传感器独立。

5.2 消防联动

烟感触发 → 停本区新风/消毒
         → 但不得切断其他区恒湿（防霉优先于防火协同）
         → 消防主机主导，一体机只做"停新风+释放控制权"

5.3 水浸隔离

水浸绳报警 → 停本区加湿
           → 关本区进水电磁阀
           → 其他区不受影响

5.4 门禁与UV

本区门开 OR 本区有人 → 本区UV硬接点切断
其他区门状态不影响本区

六、跨区联动的边界

允许跨区：

• 公共走廊新风调整
• 中央空调/冷站负荷分配
• 公共区排风联动

禁止跨区：

• 各区消毒计划互相覆盖
• 某区设定值被其他区"统一下发"
• 某区故障导致其他区降权
• 公共排风把消毒气体抽到相邻区

解法：排风系统按区独立风阀，消毒期间公共风阀关闭，形成"小区域封闭"。

七、分组下的Modbus管理

每个控制组对应一组寄存器映射（可复用模板）：

groups:
  paper_humidity:
    members: [th-01..th-08, th-09..th-12]
    template: standard_v2
    target: {temp: 220, hum: 550, deadband: 30}
    priority: humidity_first
    max_concurrent_compressors: 3
  rare_book:
    members: [th-13..th-15]
    template: standard_v2
    target: {temp: 190, hum: 500, deadband: 20}
    priority: dual
    max_concurrent_compressors: 2
  film_cold:
    members: [th-16..th-18]
    template: film_special
    target: {temp: 140, hum: 400, deadband: 20}
    ozone_allowed: false
    max_concurrent_compressors: 2

网关按组执行：

• 组内统一目标值下发
• 组内设备错峰（地址序号延30s）
• 组内一台写失败不影响其他设备
• 整组超时 → 标记组状态degraded，不降级为全停

八、时段与场景矩阵

九、告警分级与归并

按组归并，不按设备轰炸：

归并规则：

• 同组同类告警5min内合并为"X区有N台设备湿度偏高"
• 跨区域不同告警独立发送（A区臭氧和B区水浸不是一回事）

十、落地踩坑

• 同组设定值下发被"最慢一台"拖慢：网关写超时设800ms，组内串行写6台=4.8s。解法：组内并发≤3路。
• 特藏库死区太窄导致一天切换40次：把±1.5%RH放宽到±2%RH，压缩机日启停从40次降到7次。
• 消毒窗口"全区统一18:00"：特藏库古籍不需要臭氧，被一起开了UV。解法：消毒方式按组配置，不是按楼配置。
• A区门开把B区UV也切断了：门禁信号接成了公共输入。解法：每区独立DI通道。
• 梅雨季除湿全开跳闸：组内6台同时动作。解法：阶梯启动+配电侧分路。

十一、验收要点

十二、关键经验

1. 多区域库房分区的本质是把"设备"和"策略"解耦——设备按物理挂，策略按载体定，谁也不绑死谁。
2. 不同载体不能共用设定值，纸质库55%RH对胶片库是灾难。
3. 安全联锁必须按区独立判定，"整楼统一消毒窗口"在真实办公环境里基本不成立。
4. 组内协同要算"谁先动、动几台、何时停"，不能永远让1号机累死也不能全员一起上。
5. 跨区联动要划清边界：新风可以协同，消毒和设定值必须隔离。
6. 特藏/胶片库的死区要更窄，但太窄会换来压缩机早衰——精度和寿命要取平衡。
