近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次不是调通不通的问题，而是项目进场前的技术评审环节：甲方拿着三家一体机的规格书，上面都写着"支持RS485/Modbus RTU标准协议"，采购部门觉得"既然都支持标准协议，随便选一家便宜的就行"。结果调试阶段A厂只能读不能写单寄存器、B厂字节序反着来、C厂掉电回出厂值——三家都"支持标准协议"，但平台接入工作量差了三倍。这篇把"只看接口不看协议兼容性"这个最常见的对接误区拆开讲清。

一、RS485只是物理通道，不是通信能力

RS485解决的是电气层面的事：

RS485通了≠设备能通信≠平台能理解数据。

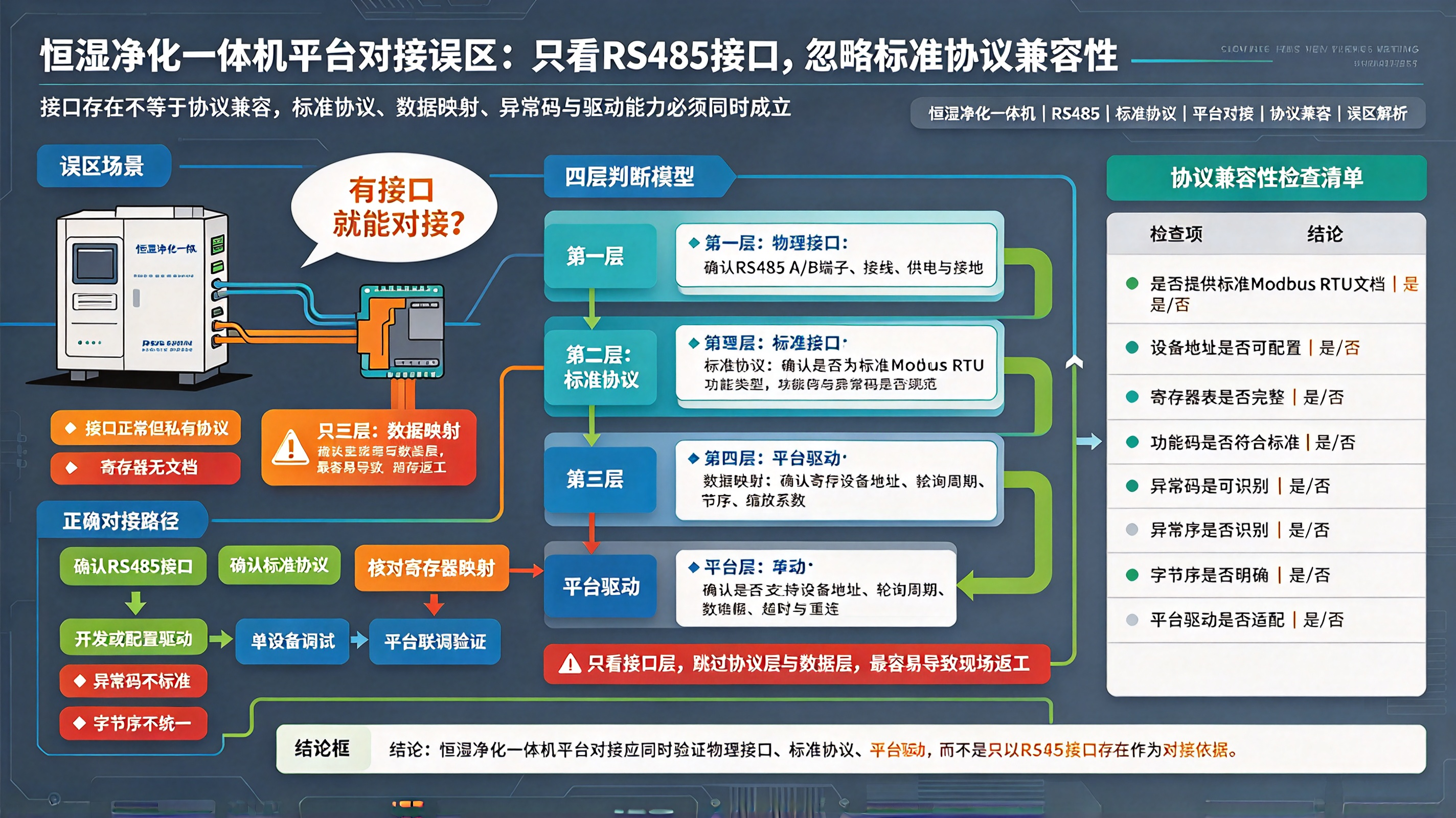

打个比方：RS485是"电话线插上了"，Modbus RTU是"双方说同一种语言"，平台物模型是"听懂了之后知道该干什么"。只确认RS485通，等于只确认了第一层。

二、"标准Modbus RTU"在现场有多少种不标准

2.1 功能码残缺（最高频翻车点）

平台如果按"标准写法"用0x06写设定湿度，遇到只支持0x10的厂，帧发出去设备回异常码，平台日志报"写失败"，调试人员第一反应是"线有问题"——其实线没问题，是功能码不对。

2.2 寄存器地址基混乱

有的平台默认"40001=地址1"，有的默认"40001=地址0"。同一个点表，换个平台就要重新算一遍。文档不写清楚，调试阶段光地址偏移就能耗两天。

2.3 数据类型与字节序

平台如果按A厂的INT16解析C厂的Float32，读出来就是"-0.00℃"或者"1.2e+38"。

2.4 异常值占位

2.5 写操作语义差异

三、平台侧常见误判

3.1 "我们平台支持Modbus"

这句话要拆成七个问题：

1. 支持RTU还是只支持TCP？
2. 是平台直连串口还是走边缘网关？
3. 点表是配置化还是硬编码？
4. 异常码0x86 0x02怎么处理？
5. 0xFFFF是标quality=bad还是当有效值？
6. 写指令有没有回读校验？
7. 断网后设备回出厂值平台知不知道？

只支持Modbus TCP的平台遇到RS485一体机，中间必须加串口服务器或边缘网关做协议转换。如果平台直接吃原始RTU帧走网络透传，网络抖动一个字节CRC就错了，重传逻辑平台还不负责——全靠串口服务器兜底。

3.2 点表"配置化"的陷阱

很多平台说"支持自定义点表"，但：

• 只能配地址和缩放，不能配字节序 → Float32反序的厂接不了
• 只能配读不能配写流水线 → 安全写（解锁→写→回读）做不了
• 异常值只能配一个范围过滤 → 0xFFFF和0x8000要区分处理做不到
• 功能码全局统一 → 同一设备不同点要用不同功能码的场景不支持

3.3 把"能读到数"当"对接完成"

调试现场最常见的验收标准："看，温度出来了，对接好了。"然后：

• 写设定值没测
• 断网恢复没测
• 设备掉电后参数保持没测
• 安全联锁（UV/臭氧）没测
• 多机轮询超时没测
• 占位值处理没测

等运行三个月后出问题，回溯发现"当时只验证了读温度能通"。

四、采购阶段怎么避免这个误区

4.1 技术规格书不能只写"支持RS485/Modbus RTU"

必须写清楚：

1. 物理层：TIA-485-A，隔离≥1.5kV，终端电阻可配置
2. 波特率范围：2400~115200可配，默认9600-8-N-1
3. 功能码：至少支持0x03/0x04/0x06/0x10
4. 寄存器表：提供完整寄存器地址映射表，含：
   - 协议地址（从0开始）
   - 数据类型（INT16/UINT16/INT32/Float32）
   - 缩放因子
   - 字节序
   - 读写属性
   - 业务含义
5. 异常值定义：明确0xFFFF/0x7FFF/0x8000/超时各代表什么
6. 写操作：是否需解锁、是否需模式前置、是否需回读校验
7. 断线/掉电行为：保持最后参数 or 回出厂默认（必须保持）
8. 固件版本标识：可通过寄存器读取固件版本号

4.2 送样测试必测项（可直接贴采购附件）

1. 9600-8-N-1读保持寄存器40001（温度），与面板比对≤0.1℃
2. 写单寄存器0x06 → 记录返回：支持/非法功能/无响应
3. 写多寄存器0x10 → 记录返回：支持/限长
4. 写设定湿度 → 回读一致
5. 写UV使能（有人状态）→ 设备拒绝或保持关
6. 发非法地址 → 返回0x86 0x02，不崩
7. 拉掉通信线30s恢复 → 设备不回出厂值
8. 连续24h轮询 → 误码率<0.5%

一条不过，样机打回。

4.3 评分维度

五、调试阶段的正确顺序

1. 物理层确认：终端电阻、屏蔽接地、A/B极性
2. 单设备单点读：用调试工具（如Modbus Poll）读温度，与面板比对
3. 全点表遍历：逐个寄存器读一遍，记录实际值vs文档
4. 写指令测试：0x06/0x10分别测，确认功能码支持情况
5. 异常值注入：拔传感器、断通信，看设备返回什么
6. 安全写测试：UV/臭氧在有人状态下尝试开启
7. 多机轮询：挂满总线跑24h，记录误码率和掉站
8. 断网/掉电测试：拉电30s恢复，确认参数保持
9. 网关模板编写：按实测结果写设备模板
10. 平台物模型映射：绑定业务语义

跳过任何一步，上线后都是隐患。

六、关键经验

1. "支持RS485/Modbus RTU"是营销话术不是技术规格，真正决定对接成本的是功能码集合、寄存器语义、字节序、异常值定义、安全写机制。
2. 采购阶段把协议兼容性写进技术附件，比调试阶段跟厂商扯皮省十倍时间。
3. 平台"支持Modbus"要拆成七个具体问题逐个确认，不能一句话带过。
4. 送样测试别只测"能读到温度"，要把写操作、异常值、断线行为、安全联锁全跑一遍。
5. 调试顺序不能跳：物理层→单点读→全点表→写测试→异常注入→安全写→多机轮询→断网测试→模板编写→平台映射。
6. 同项目锁同批次固件，跨批次每多一个版本，网关模板和回归测试成本非线性上涨。
7. 验收标准不能只是"画面有数"，要看写后回读一致率、断网自治能力、异常值处理正确性。
