FAQ 015 Isight中Simcode的用法

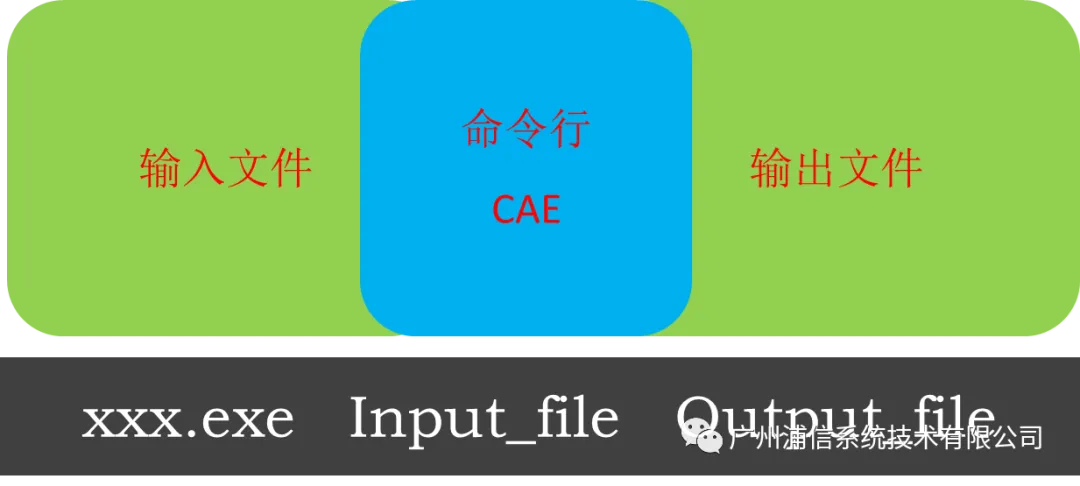

Isight中常用的组件Simcode是对Window或Linux平台上命令行方式执行CAE仿真程序的一种封装。只要在Windows或Linux平台能够使用非界面的纯命令方式执行的程序，都可以用Simcode组件进行封装。


命令行为CAE领域的所有类似求解器的命令均可。

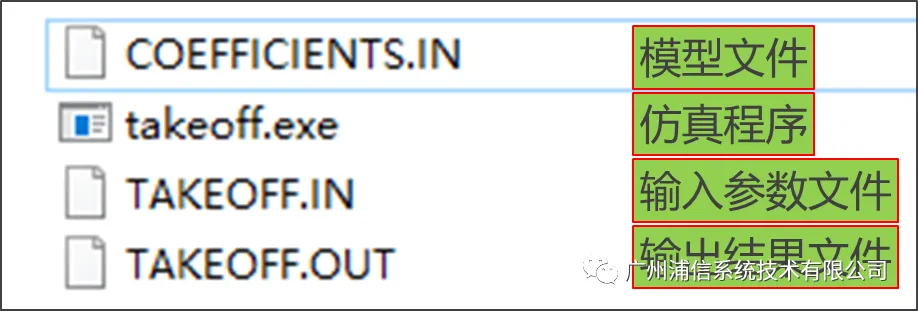

案例说明：本篇采用达索官方培训的练习案例来演示Simcode组件的使用方法；案例中提供一个飞机起飞过程的仿真小程序，分析飞机重量、发动机类型、跑道长度、机翼类型之间的参数关系的仿真小程序。


命令行：“takeoff.exe TAKEOFF.IN TAKEOFF.OUT”；执行完命令后，会在当前目录下生成结果文件。

以本例为背景，Simcode组件的集成过程如下：

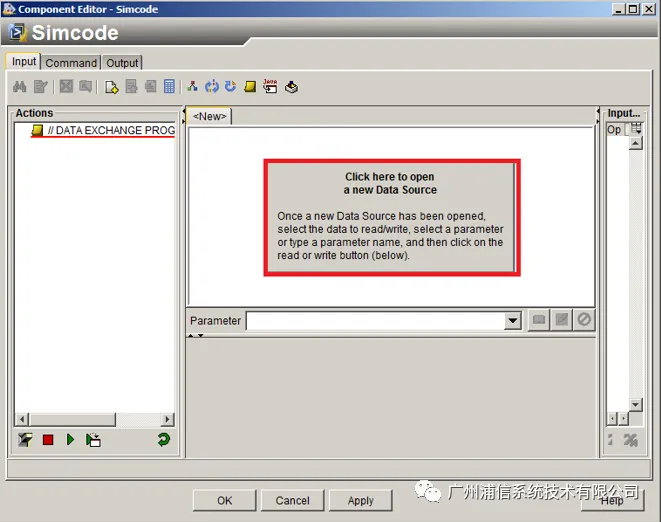

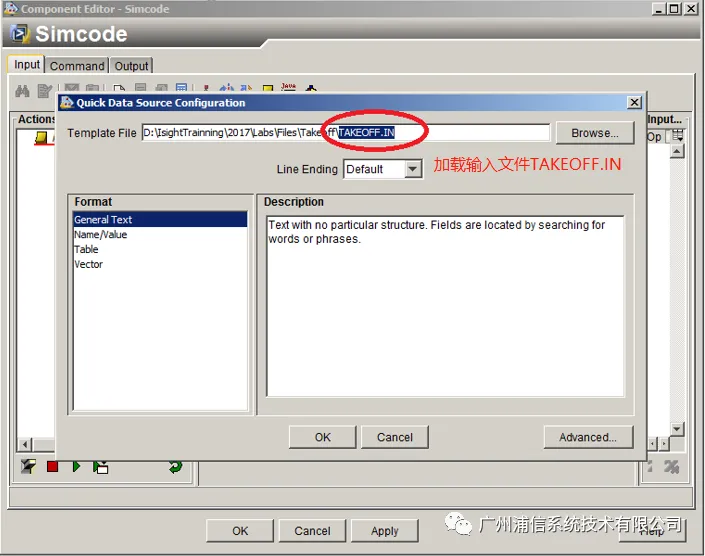

第一步：将Simcode的组件拖拽到流程图中，加载输入文件并实现参数化设置。

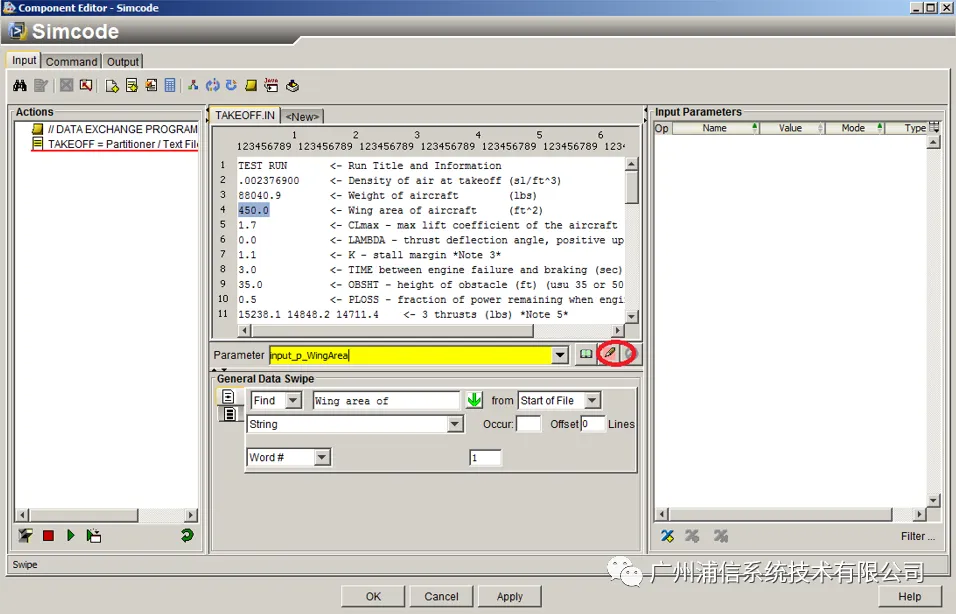

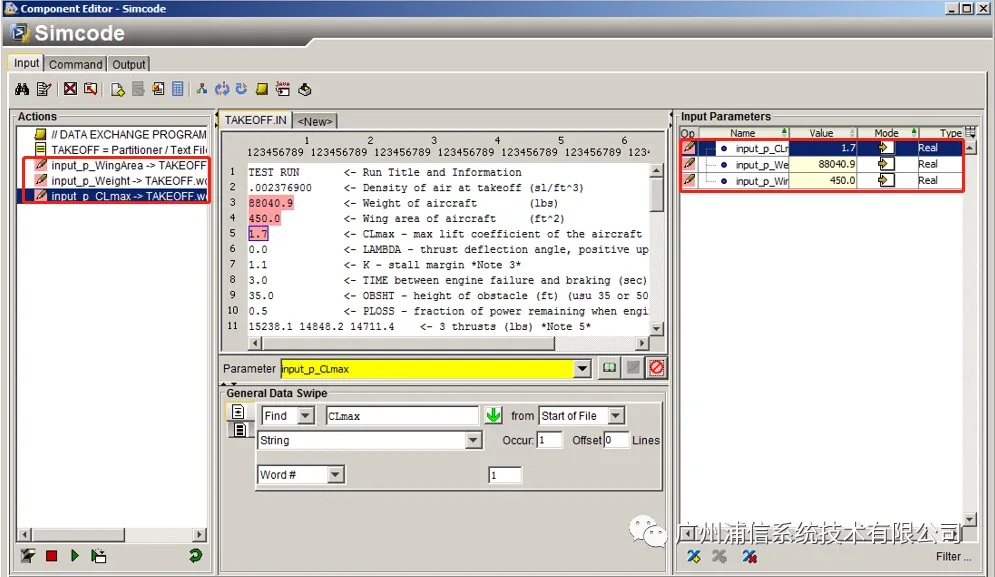

加载输入文件后，按下图实现参数化设置。


重复上图操作创建其他的输入参数：

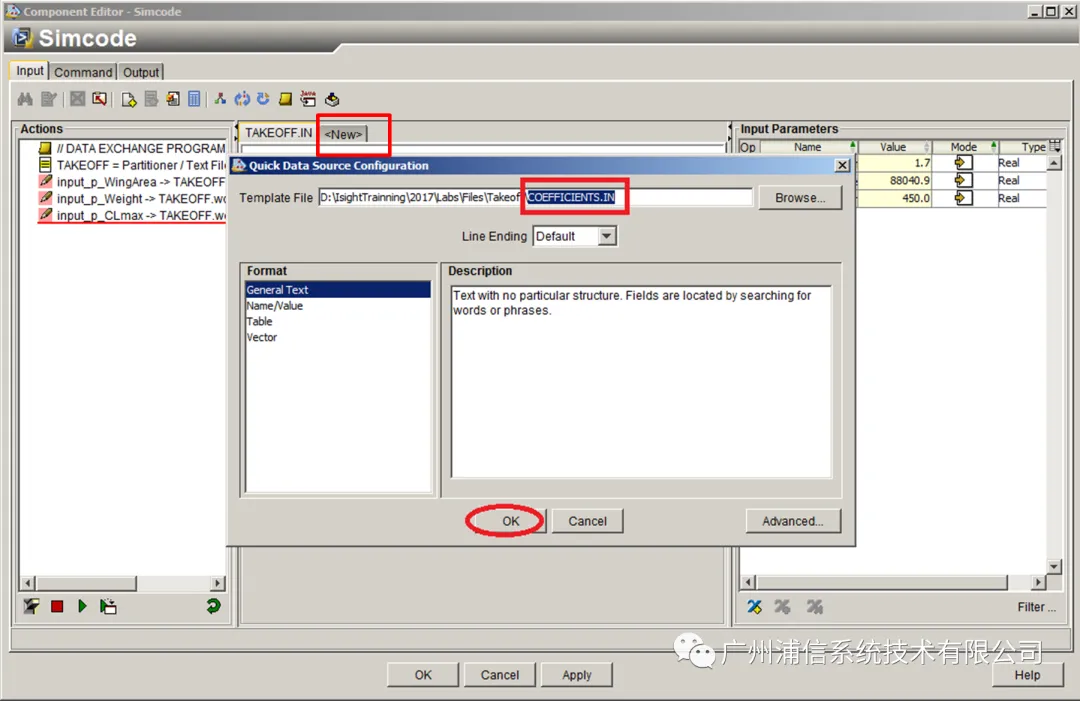

再点击New标签页，加载模型文件，确认OK即可。

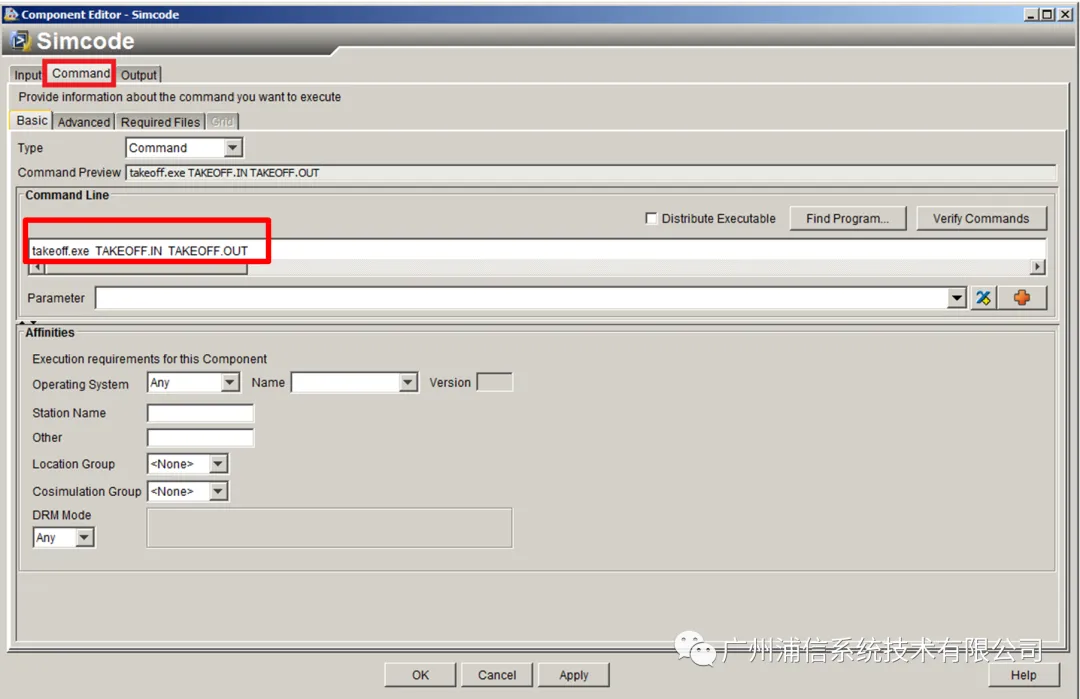

第二步：添加命令行，确认OK。

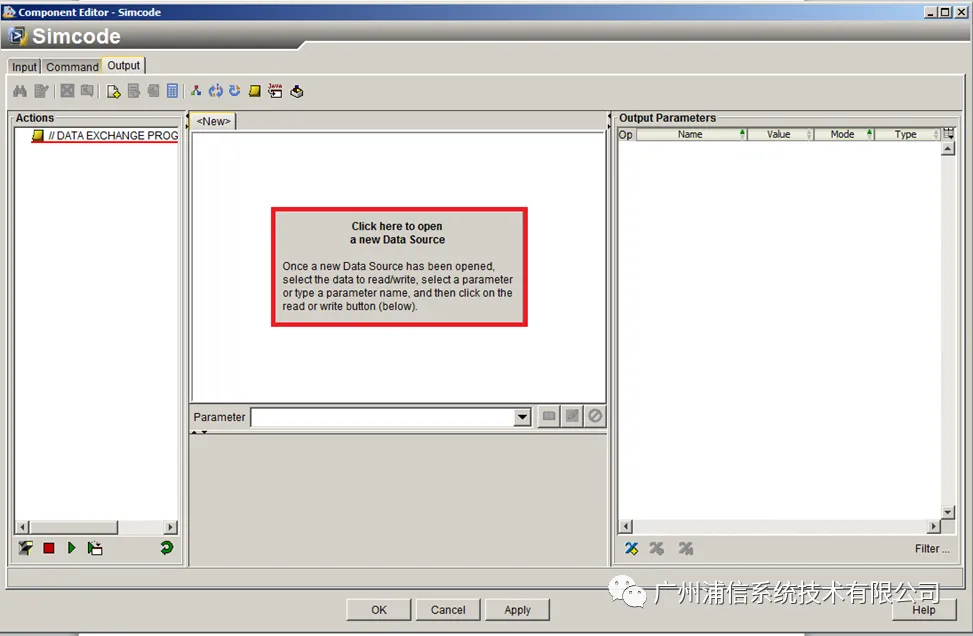

第三步：加载输出文件，并读取参数。

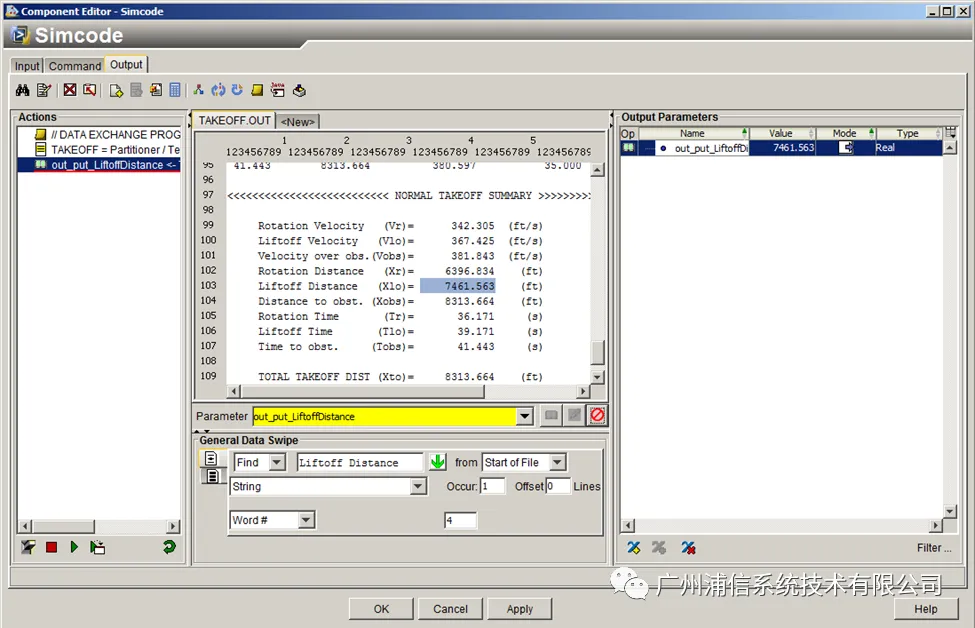

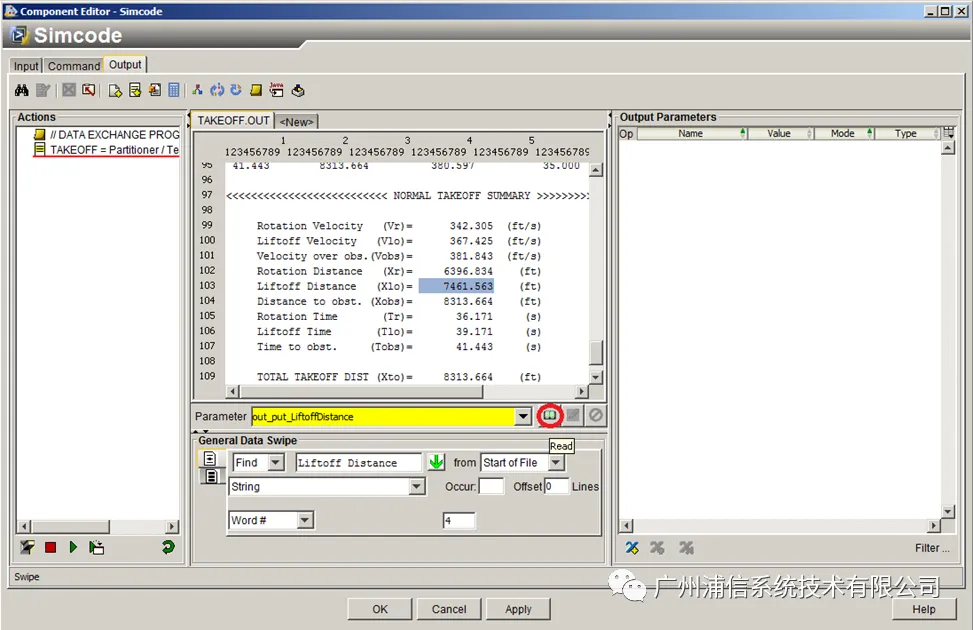

如上图设置即可提取出一个变量变量，如需提取多个结果变量，重复上图操作即可，本案例中设置的提取的变量如下图所示。


至此，Simcode组件的整个设置过程已经完成，读者可根据需要，进行相关的优化设置分析。

参考资料：

[1] 达索官方培训教材
