DolphinDB 能耗分析实战：峰谷分时、班次分摊与单位产品单耗

摘要

工业时序数据平台做的事，大多在回答"设备会不会坏"——振动、温度、告警、寿命预测。但同一套数据还能回答另一个价值直接的问题：生产到底贵不贵？

月底电费账单来了，财务问：为什么这个月比上月多了 18%？生产问：A 班和B 班谁更费电？管理层问：每件产品的电费成本是多少，哪条产线偏高？这些问题的原材料——电表读数、功率、班次记录——就躺在时序库里，缺的只是把它们算成钱的那几步。

能耗分析听起来是业务问题，拆开看全是时序工程问题：电表读数是单调递增的累计值，真实能耗要靠差分还原，换表清零还要专门处理；峰谷电价按时段计费，能耗要正确落到尖峰平谷的时段桶里；班次和工单是事件流，要和连续的能耗数据按时间对齐；单耗 = 能耗 ÷ 产量，两张来源不同的表要汇到同一行才能算。

本文用 DolphinDB 把这条链路走通：累计读数差分（含换表处理）→ 峰谷分时计费 → 班次能耗分摊 → 单位产品单耗与基线对比，最后整理工程细节与坑。技术不难，难在每一环的语义都想清楚——这正是时序分析的典型手感。

本文基于个人在 IoT 场景下的设计与使用经验，涉及的方法与判断来自有限测试，不代表官方或专业结论。

一、能耗数据的特点与三个业务问题

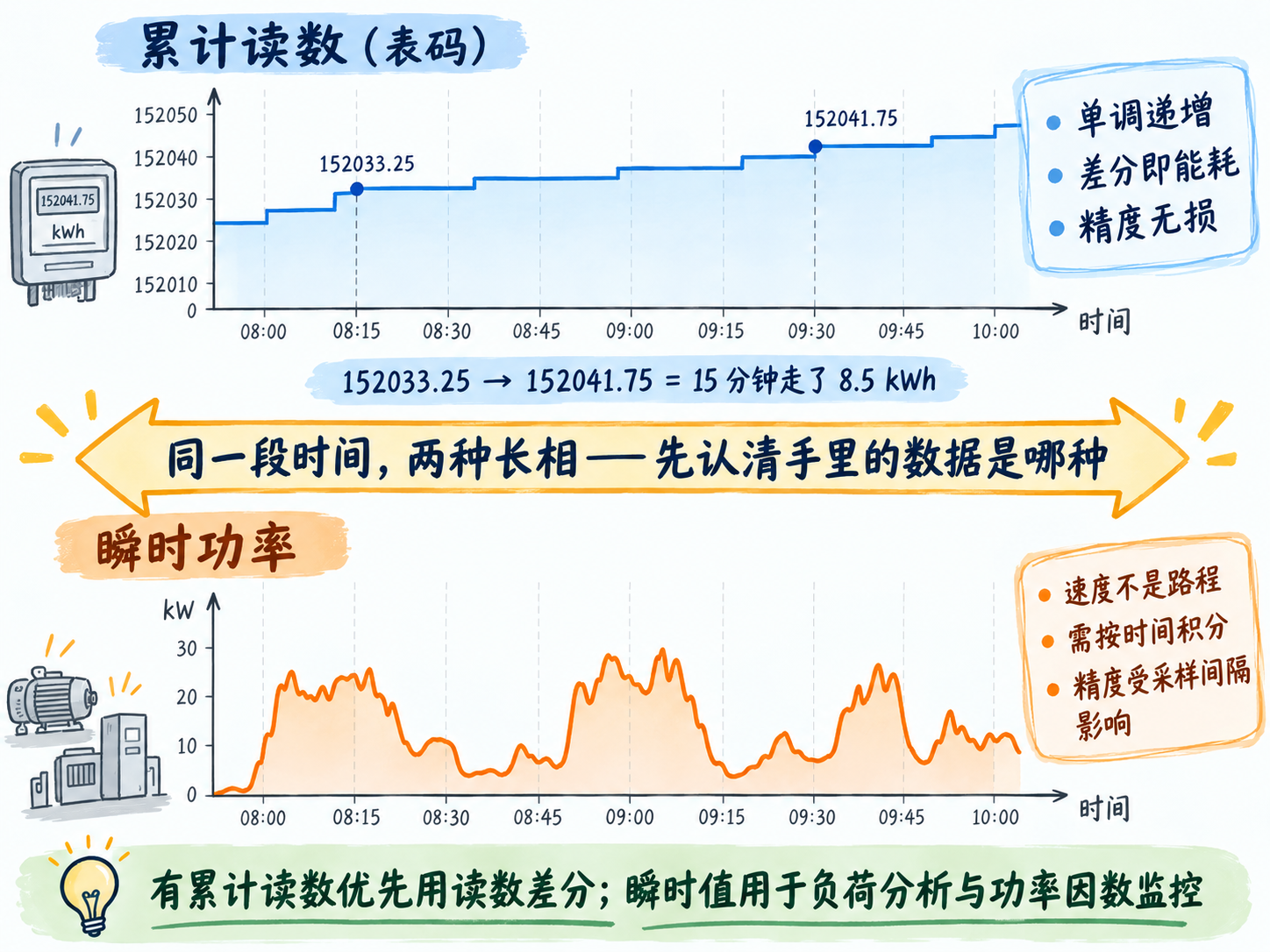

1.1 先分清两种数据形态

能耗分析的第一颗雷，是没分清两种数据：

• 累计读数（表码）：电表上的数字，从装机起单调递增——本期走了 100 kWh，读数加 100。它不是能耗，能耗是相邻两次读数的差
• 瞬时值：功率（kW）、电流、电压、功率因数，是每个时刻的"速度"。想从它得到能耗，需要按时间积分

两种形态都常见。累计读数差分即可得能耗，精度无损；瞬时功率积分则受采样间隔影响（15 分钟一个点和 1 秒一个点，积分结果有差异）。本文主线用累计读数，瞬时值在第六节说它们的配合用法。

1.2 三个典型的业务问题

• 峰谷分时电费：电价分尖峰/高峰/平段/谷段，各时段单价不同。哪些设备的耗电集中在峰段？错峰能省多少？
• 班次能耗分摊：同样的产品，白班和中班谁的单位能耗高？差距是设备原因还是操作习惯？
• 单位产品单耗：每件产品摊多少电费？哪条产线、哪个班次、哪种产品的单耗偏离基线？

三个问题层层递进：先把读数变成能耗，再把能耗按时段/班次切开，最后除以产量得到经营指标。

1.3 难点清单

提前把坑列出来，后面对号入座：

二、从累计读数到真实能耗

2.1 差分：一行 SQL 的事

假设电表数据表如下（每 15 分钟一条读数）：

meter = table(1:0, `ts`deviceId`reading,
              [DATETIME, SYMBOL, DOUBLE])
// (2026.03.15 08:00:00, METER-L3-01, 152033.25)
// (2026.03.15 08:15:00, METER-L3-01, 152041.75)   ← 15 分钟走了 8.5 kWh

差分求能耗：

// 按设备分组，逐条求读数差
energy = select deviceId, ts,
         reading,
         prev(reading)                            as prevReading,
         reading - prev(reading)                  as kwh
from loadTable("dfs://energy", "meter")
context by deviceId

context by deviceId 保证差分只在同一块表内进行——这块表的读数绝不能和那块表的相减。

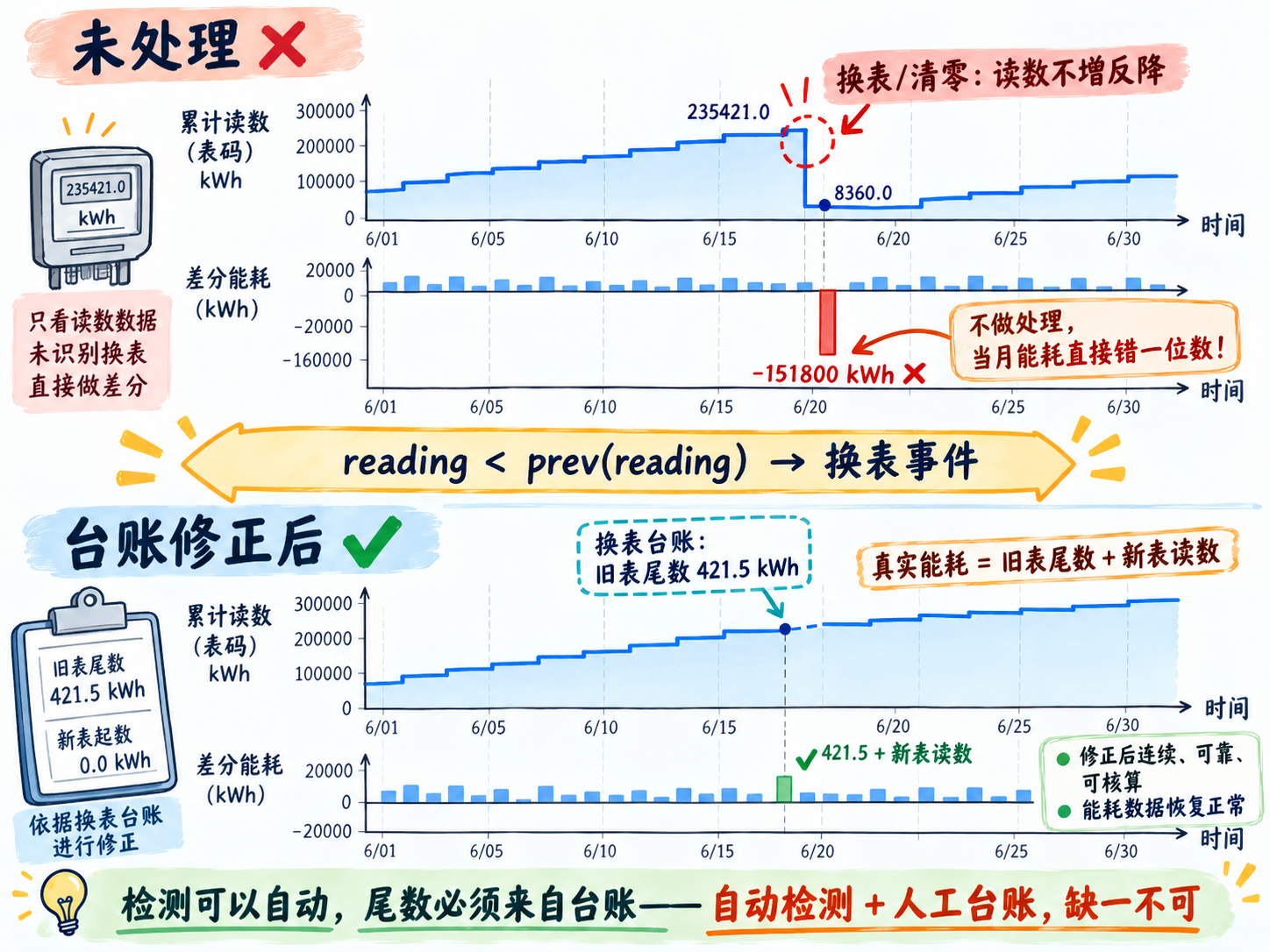

2.2 换表：读数不增反降怎么办

电表损坏更换、计数清零，读数会突然掉回小值，差分变成巨大的负数。不做处理，当月能耗直接错一位数。

处理分两步。

第一步把换表事件找出来：

// 换表检测：读数小于前一条 = 换表/清零事件
swaps = select deviceId, ts,
         reading        as newReading,     // 新表起始读数
         prev(reading)  as oldLastReading  // 旧表最后读数
from loadTable("dfs://energy", "meter")
context by deviceId
having reading < prev(reading)

第二步在差分时修正：换表区间的真实能耗 = 旧表尾数 + 新表读数，其中旧表尾数（旧表止度 − 上次抄见）来自换表台账——这是电仪班组的维修记录，建议也入库成一张事件表：

// 换表台账表：每次换表记一行修正基数
// swapLedger: (deviceId, swapTs, carryOver)
//   carryOver = 旧表止度 - 上次抄见读数

// 差分 + 换表修正
energyFixed = select deviceId, ts,
         iif(reading >= prev(reading),
             reading - prev(reading),      // 正常区间：读数差
             reading + 421.5)              // 换表区间：新读数 + 台账尾数（示意值）
from loadTable("dfs://energy", "meter")
context by deviceId

工程纪律：换表事件必须留台账。差分逻辑可以自动检测，但"旧表尾数是多少"只有台账知道——自动检测 + 人工台账，缺一不可。

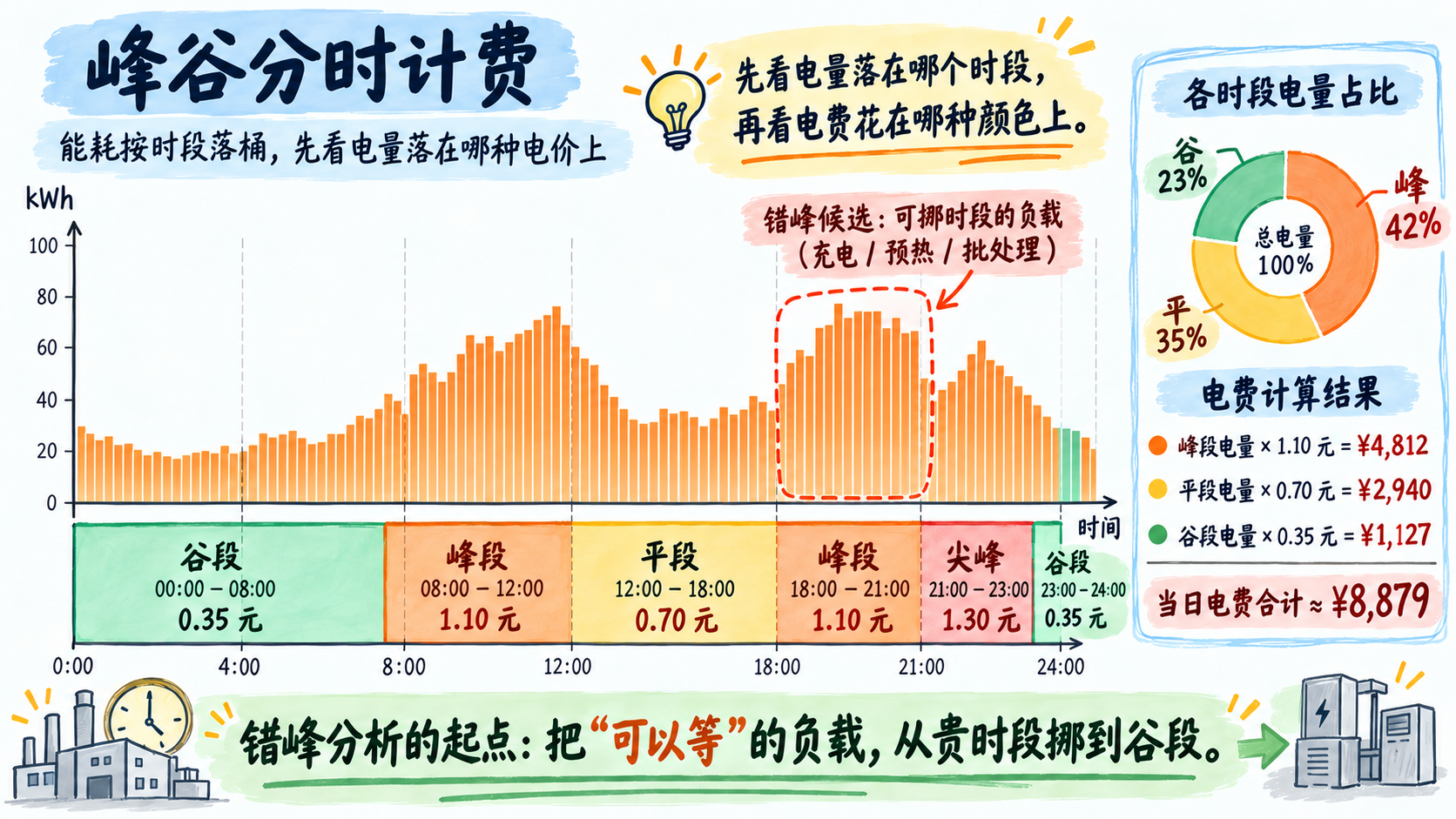

三、峰谷分时电费：能耗落到时段桶

3.1 时段怎么切

工业电价一般分四段（各地时段不同，以下为常见示例）：

谷段 00:00–08:00        单价 0.35 元
平段 12:00–18:00        单价 0.70 元
峰段 08:00–12:00, 18:00–21:00   单价 1.10 元
尖峰 21:00–23:00（夏季）  单价 1.30 元

3.2 能耗按时段落桶

时段简单固定时，iif 按"小时落在哪段"直接分桶：

// 每设备峰平谷能耗与电费
segCost = select deviceId,
    // 峰段（8-11 点、18-20 点整点区间）
    sum(iif(hour(ts) in 8 9 10 11 18 19 20, kwh, 0))    as peak_kwh,
    // 平段（12-17 点）
    sum(iif(hour(ts) in 12 13 14 15 16 17, kwh, 0))     as flat_kwh,
    // 谷段（22-23 点、0-7 点）
    sum(iif(hour(ts) in 22 23 0 1 2 3 4 5 6 7, kwh, 0)) as valley_kwh
from energyFixed
where date(ts) = 2026.03.15
group by deviceId

算电费时乘上单价再汇总，并给出峰谷占比——这是错峰分析的起点：

// 峰段占比高的设备 = 错峰候选
select deviceId,
    peak_kwh,
    peak_kwh \ (peak_kwh + flat_kwh + valley_kwh)  as peak_ratio
from segCost
order by peak_ratio desc

3.3 从占比到错峰建议

峰段占比清单出来后，结合工艺判断：哪些高占比耗电是可以挪时段的（充电、预热、蓄冷蓄热、批处理清洗），哪些挪不动（随产线走的工艺负载）。错峰的本质是把"可以等"的负载挪进谷段——时序库给出的不是结论，是按占比排序的候选清单，工艺判断还是人来。

3.4 时段复杂时：日历表替代 iif

季节性尖峰、节假日特殊电价，iif 链会越写越长。此时换成电价日历表：每小时一行、带生效日期，能耗数据按时间等值/临近关联到日历行取价。日历表由电价政策维护，政策调整只改表不改查询——和"点表管配置"是同一个思想：配置是数据，不是代码。

四、班次能耗分摊：事件流对齐连续数据

4.1 对齐问题

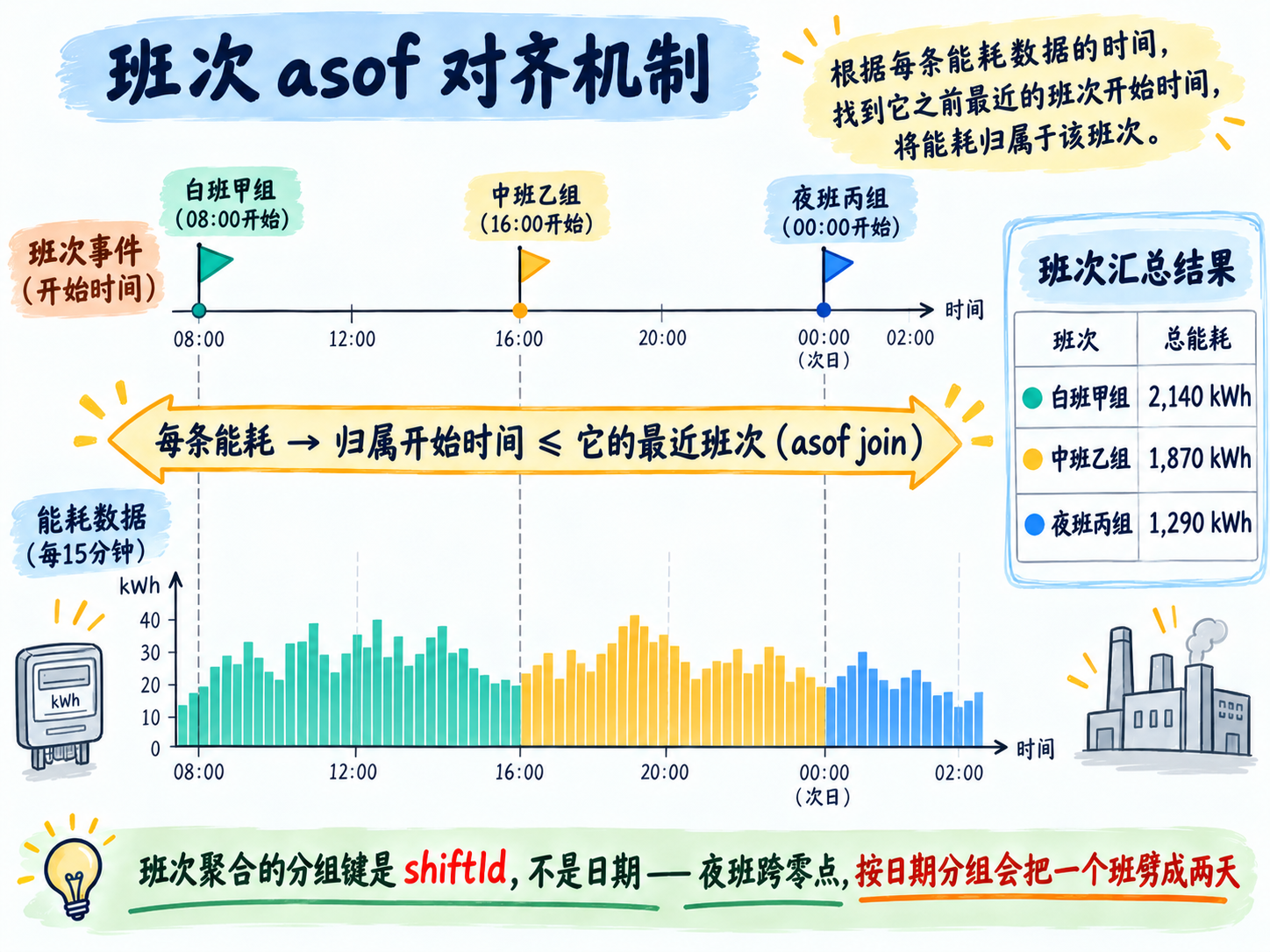

班次是事件：8 点白班开始、16 点中班开始、次日 0 点夜班开始。能耗是连续数据：每 15 分钟一条。要把某条能耗记到某个班次头上，就是问：这条能耗的时间戳，落在哪个班次的区间里？

DolphinDB 的 aj（asof join）正适合这件事：对能耗表的每条记录，在班次事件表里找"开始时间不晚于它的最近一个班次"：

// 班次事件表：每个班次开始时刻一行（ts 为班次开始时间）
// shiftEvents: (ts, lineId, shiftId, crew)
// (2026.03.15 08:00:00, LINE-3, S0315-A, 白班甲组)
// (2026.03.15 16:00:00, LINE-3, S0315-B, 中班乙组)

// 能耗对齐班次：每条能耗归属最近的班次开始事件
aligned = select s.shiftId, s.crew, e.deviceId,
         e.ts, e.kwh
from aj(energyByLine as e, shiftEvents as s, `lineId`ts)

对齐后按班次聚合，班次能耗就出来了：

// 每班次能耗汇总
shiftEnergy = select shiftId, crew,
         count(distinct deviceId)   as meter_count,
         sum(kwh)                   as total_kwh
from aligned
group by shiftId, crew

4.2 从分摊到对比

班次能耗横向对比要注意归一：夜班产量低、能耗自然低，直接比总量没有意义——这正好引出下一节，把产量拉进来，比"单位产品的能耗"才是同量纲的比较。

五、单位产品单耗：能耗除以产量

5.1 产量从哪来

产量不在电表数据里，而在工单/计数系统里：每个班次结束记一行（班次、产线、产品、产量）。把它和班次能耗汇到同一行：

// 班次产量表：shiftOutput (shiftId, lineId, productId, output)
// 班次单耗 = 班次能耗 ÷ 班次产量
unitCost = select s.shiftId, s.crew, s.lineId,
         se.total_kwh,
         p.productId, p.output,
         se.total_kwh \ p.output      as kwh_per_unit
from shiftEnergy as se
inner join shiftOutput as p on se.shiftId = p.shiftId

kwh_per_unit 就是单耗——每件产品摊多少度电。乘上第三节的分时电价，还能得到每件产品的电费成本，直接进成本核算。

5.2 基线对比：单耗异常检测

单耗数字本身没有好坏，要和同类基线比。基线取同产品、同产线的历史均值：

// 同产品基线（近 90 天均值）
baseline = select productId, lineId,
         avg(kwh_per_unit) as base_kwh
from unitCostHistory
where shiftDate between 2026.01.01 : 2026.03.14
group by productId, lineId

// 偏离基线超过 20% 的班次
outliers = select u.shiftId, u.crew, u.productId,
         u.kwh_per_unit, b.base_kwh,
         u.kwh_per_unit \ b.base_kwh     as ratio
from unitCost as u
inner join baseline as b
        on u.productId = b.productId and u.lineId = b.lineId
where u.kwh_per_unit > b.base_kwh * 1.2

超基线的班次，排查方向通常是三类：设备状态（空压机泄漏、轴承磨损导致效率下降）、操作习惯（待机过长、频繁启停）、工况变化（原料批次、环境温度）。单耗异常检测的价值在于把"感觉电费不对"变成"这个班次、这条线、这种产品，单耗超基线 23%"——带着坐标去找原因。

5.3 从指标到看板

把这套计算做成每日定时任务（当天能耗 → 班次分摊 → 单耗 → 基线对比，结果落一张报表表），Grafana 上就是三块图：峰谷占比趋势、班次单耗对比、超基线班次清单。能耗分析从"月底被财务问"变成"每天主动看见"。

六、工程细节与坑

6.1 累计读数与瞬时功率的配合

主线用了累计读数差分。如果现场只有功率（kW）没有表码，能耗 = 功率对时间积分，用时间桶近似：sum(power) × 采样间隔。注意精度随采样间隔下降——1 秒采样和 15 分钟采样，对波动负载的积分结果差异可能到几个百分点。有累计读数优先用读数，瞬时值用于负荷分析和功率因数监控（功率因数低会被力调电费罚款，这也是能耗成本的一部分）。

6.2 班次跨零点

夜班 0 点–8 点横跨两个自然日。按 date(ts) 分组会把同一个班次劈成两天——班次聚合的分组键必须是 shiftId（来自对齐），绝不能是日期。做日粒度报表时，把夜班整体记到它的开始日期上，并在报表口径里写清楚。

6.3 电价调整的生效管理

电价随季节、政策调整。日历表要带生效日期区间，查询时取"生效日期不晚于能耗时刻的最近一版"——和班次对齐是同一个 asof 语义。切忌把电价写成常量，改一次价满库重算。

6.4 表计与时钟

多块表的采样时刻并不严格对齐（这块 08:00:03，那块 08:00:15），跨表汇总前先 bar(ts, 15m) 对齐到统一桶；表计时钟漂移严重的（漂移超过桶宽），先校时或标注，否则时段归属会错。

6.5 口径先行

能耗分析最后的坑不在技术在口径：结算电量（电费账单口径）和抄见电量（表计差分口径）天然有差（含变损线损、结算日与自然日不一致）。上线前和财务对齐口径，报表里注明"本表为表计口径，与账单差异属线损"——否则数字对不上账单时，解释成本比开发成本高。

七、写在最后

设备健康分析回答"会不会坏"，能耗分析回答"贵不贵"——后者离经营更近，却是时序平台上常被搁置的一块。因为它的每一步都是"小"问题：差分、换表、时段对齐、班次对齐、除以产量……单看都不难，串起来处处是语义细节。

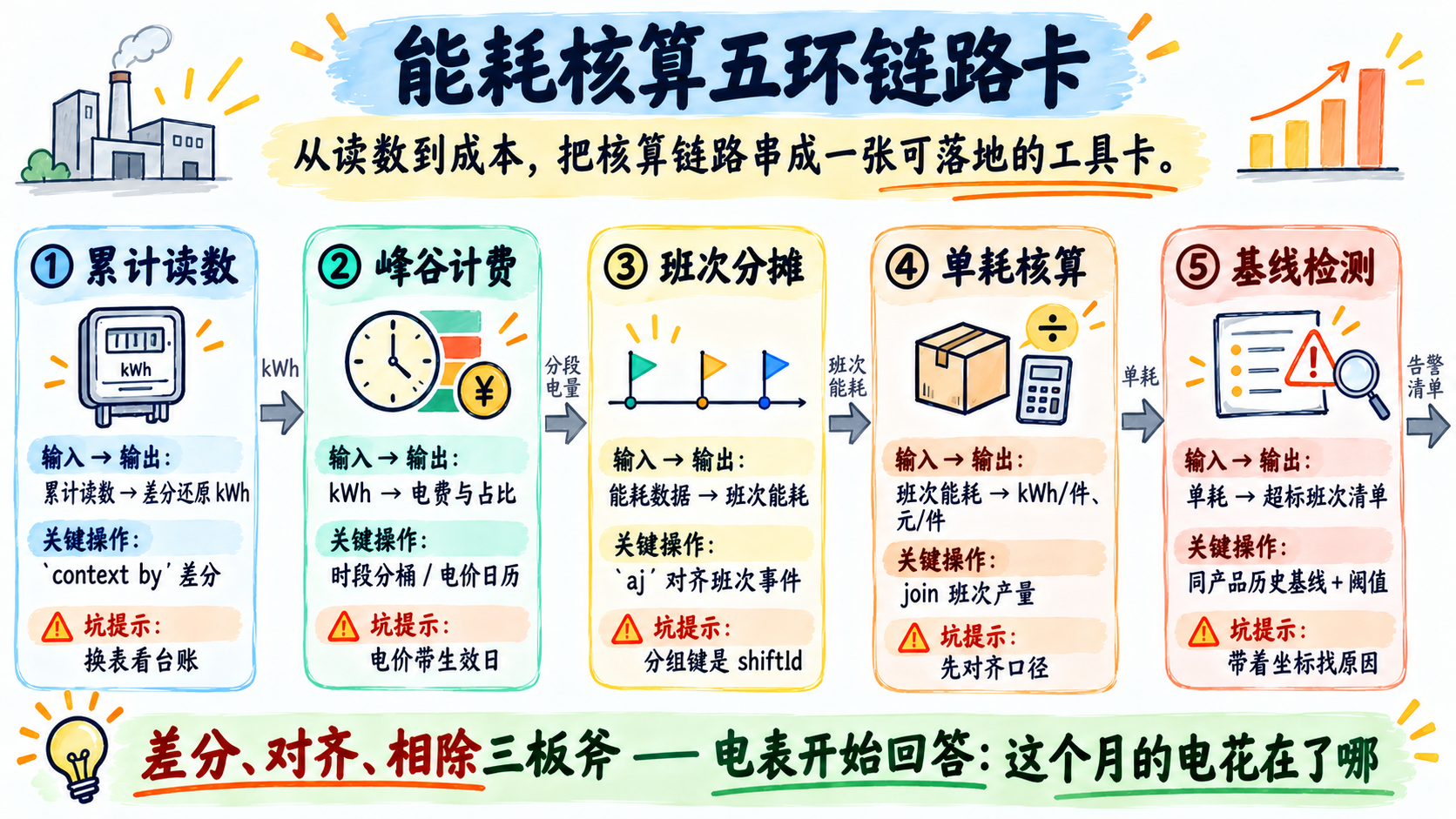

本文的链路收成一张表：

三个值得留下的判断：

• 换表台账和电价日历都是"配置即数据"——检测可以自动，基数和单价必须有人维护的表
• 事件与连续数据的对齐用 asof 语义——班次、电价版本、工单，凡"生效时刻"型数据都是同一招
• 口径先行——技术算得再准，和财务账单对不上就是白算

时序库里躺着的每一块电表，都是一台记录成本的机器。差分、对齐、相除这三板斧下去，它就开始回答那个最实际的问题：这个月的电，到底花在了哪。
