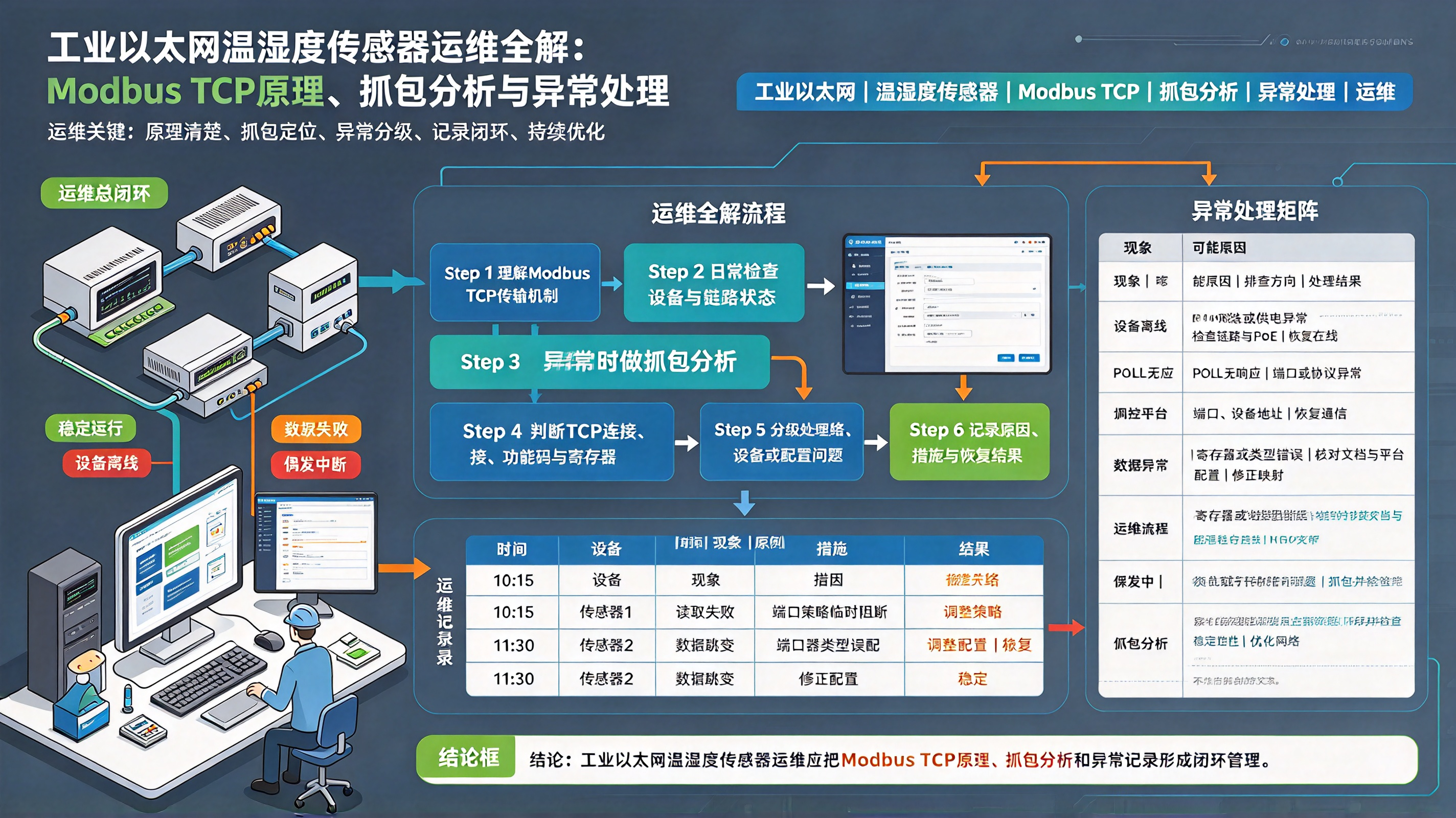

工业以太网温湿度传感器运维全解：Modbus TCP原理、抓包分析与异常处理

工业以太网温湿度传感器运维全解：Modbus TCP原理、抓包分析与异常处理

物联网 · 盛世宏博 · 工业以太网温湿度传感器 · Modbus TCP · Wireshark排障 · 动环运维

关键词：Modbus TCP、MBAP、事务标识符、读保持寄存器、异常码0x83、TCP连接池、STALE/OFFLINE、字节序、端口镜像、边缘网关 标签：#物联网 #Modbus #TCP/IP #POE供电 #腾讯云 #Python #Wireshark #以太网温湿度传感器 #网口温湿度变送器 #机房监控

一、Modbus TCP 在温湿度传感器里到底是什么

工业以太网温湿度传感器通常扮演 Modbus TCP Server：

• 监听 502（也可厂家自定义端口）
• 主站（网关/SCADA/Python脚本）发起 TCP 连接 → 发 MBAP+PDU → 设备回温度/湿度/露点/状态字
• 没有 CRC（RTU 才有），可靠性由 TCP 保证；但应用层语义错误（地址错、Unit ID错、缩放错）TCP 管不了

四种数据对象要分清：

很多传感器温度放 Input Registers（04），设定值放 Holding Registers（03）；用 03 去读“当前温度”也可能能读出来，但是否支持要看设备点表。

二、报文结构：MBAP + PDU

读“温度+湿度”两个寄存器：

00 01  00 00  00 06  01  03  00 00  00 02
│││   │││   │││   │   │   │││   │││
TID   Prot  Len   Unit FC  Start Count

• Transaction ID（2B）：主站生成，设备原样回；用于匹配请求/响应
• Protocol ID（2B）：Modbus TCP 固定 0000，非零=网关/固件异常
• Length（2B）：1(Unit) + PDU长度，大端
• Unit ID（1B）：直连传感器常填 1；网关后面挂 RS485 时用于选从站
• PDU：功能码 + 数据，和 RTU 一致

正常响应：

00 01 00 00 00 05 01 03 02 00FA 012C
                              ││    ││
                          字节数  temp  hum
                          250→25.0℃  300→30.0%RH

三、Wireshark 抓包：端口镜像 + 过滤

交换机把传感器口/网关口镜像到抓包口：

# 华为
observe-port 1 interface GigabitEthernet0/0/24
interface GigabitEthernet0/0/11
 mirror to observe-port 1 both

Wireshark 过滤：

tcp.port == 502
ip.addr == 192.168.110.11 && tcp.port == 502
modbus

看三件事：

1. TCP 握手：一直 SYN_SENT 没 SYN_ACK → 端口没开 / 防火墙拦 / IP 冲突
2. Modbus 响应：功能码最高位被置 1（0x03→0x83）就是异常响应
3. 字节序/缩放：原始值 0x00FA 是 250 还是 25.0，必须对照手册

四、异常响应：0x83 不是“通信坏了”，是“设备拒绝”

异常规则：原功能码 OR 0x80。

0x03 → 0x83，后面跟 1 字节异常码：

经验：有 0x83 说明 TCP 通了、设备活着，别再去查网线；去查地址基（0-based/1-based）、寄存器区、数量、Unit ID。

经典翻车：40001 ≠ 0x0001

• 组态软件写 40001 → 协议帧里发 0x0000
• pymodbus/NModbus 里直接传 0
• 传成 1 → 读出来是湿度/状态字，温度“显示 1562℃”

五、Ping 通但没数据：五段定位法

1. 物理/POE：Link 灯、PoE 电压 44~57V、水晶头 T568B 一致
2. 链路层：交换机端口 CRC 错误、双工不匹配（强制 100M Full）
3. 网络层：Ping 通 ≠ 502 通，nc -zv 192.168.110.11 502 / tcping
4. 传输层：防火墙 ACL 拦 502、设备改 1502/5020、Unit ID 不是 1
5. 应用层：地址偏移、INT16/UINT16、×0.1 重复乘、ABCD/CDAB 字序错

六、TCP 连接池耗尽：工业以太网传感器最隐蔽的坑

廉价网口变送器并发连接 1~4 个：

• Modbus Poll 占 1 个
• 触摸屏占 1 个
• PLC 占 1 个
• 云平台网关占 1 个
• 你再开 Wireshark/Python → 新连接被 RST

现象：

• 上午 10 点集中掉线
• ZeroWindow / TCP Retransmission 增多
• 旧 SCADA 没下线，LWIP pbuf 池耗尽

正解：

• 统一走边缘网关，SCADA/云/大屏都连网关，不直连传感器
• 平台侧连接池化 / 长连接复用
• 问厂家：“最大并发 TCP 连接数 / Socket 数” 再选型
• 严禁“每次轮询 new Socket 再关”

七、数值疯了？先读原始寄存器

Python 校验片段：

def to_temp(reg):
    if reg > 32767:
        reg -= 65536
    return reg * 0.1

def u16_to_float(high, low, word_order="abcd"):
    if word_order == "abcd":
        regs = [high, low]
    else:
        regs = [low, high]
    b = b"".join(r.to_bytes(2, "big") for r in regs)
    import struct
    return struct.unpack(">f", b)[0]

八、运维巡检清单（生产环境直接用）

• [ ] 静态 IP + MAC + 端口绑定，DHCP 关闭
• [ ] 502 白名单：只允许网关 IP 访问传感器
• [ ] Unit ID 不默认全 1（避免扫描器秒发现）
• [ ] Telnet/HTTP 管理口关闭或进管理 VLAN
• [ ] SNMPv3 读设备健康（Uptime/CRC/PoE 电压）
• [ ] 每天跑配置漂移扫描：固件版本、采样周期、寄存器版本
• [ ] 抓包基线 pcap：正常轮询零广播、零 ARP 风暴
• [ ] 注入测试：拔线→OFFLINE；改系统时间→时间跳变告警；广播风暴→风暴抑制生效
• [ ] 边缘网关断网缓存，补传带 collect_ts 不是 send_ts

九、典型故障决策树

Ping 不通
 └─ 线/POE/VLAN/端口隔离

Ping 通 502 拒
 └─ 防火墙/端口/Unit ID/固件复位

握手成功无 Modbus 响应
 └─ Unit ID 错 / 功能码不支持 / MCU 卡死

返回 0x83 02
 └─ 地址基错（40001↔0x0000）、Input/Holding 区错

返回 0x83 04
 └─ 探头故障/自检失败/看门狗

数值数量级错
 └─ 缩放/符号/字序/浮点对齐

偶发重传
 └─ 工业现场正常；连握手都重传才查交换机/强电并行

批量 RST
 └─ TCP 连接池满 → 上边缘网关代理

十、收尾

工业以太网温湿度传感器运维，不是“Ping 通就完事”：

• 原理层：MBAP 事务 ID 匹配、0-based 地址、Input/Holding 分开
• 抓包层：Wireshark 看握手、看 0x83、看字节序、看 ZeroWindow
• 异常层：0x83 是设备说话不是网络沉默；OFFLINE/STALE 必须进质量位不能画旧值
• 架构层：传感器 TCP 连接数很贵，多主站必须走边缘网关收敛

把“Modbus TCP 原理 + 抓包证据链 + 连接池边界 + 质量位”四件事做扎实，温湿度平台才配叫可运维的工业系统，不是会画曲线的玩具。

十一、一句话给运维岗

看到 0x83 先高兴——设备还活着； 看到 Ping 通没数据先查 502 和 Unit ID； 看到批量掉线先查连接池，不是先骂传感器。
