3节串联锂电池充电方案，集成PD诱骗+充电管理一体化芯片特点优势

最近做一款便携电池包项目，需求是Type-C快充输入，给多串三元锂电池充电，只做充电，不需要对外OTG放电输出，一开始常规思路就是两套方案对比，要么传统5V升压充电IC,要么PD诱骗芯片+独立充电管理IC双芯方案，但测试评估之后都明显有短板，后面选型评估到汇铭达XSP30,这颗单芯片集成PD诱骗和锂电池充电管理，在这里我把我的思路、芯片特性、方案优缺点做一份工程思路，供同行参考。

一、项目痛点，为什么放弃传统方案

项目是3串锂电包，后期还要兼容2/4/5串平台化设计。

传统5V Boost升压充电方案，优点是成本低、外围简单，但是致命缺陷很明显：输入固定5V，充大容量电池包充电速度慢，充电效率低。

双芯片方案：外挂PD/QC诱骗IC，协商9V/12V之后，再送进独立充电管理芯片。这个方案虽然能实现快充，但是BOM多一颗IC，PCB面积增加，协议握手逻辑和充电环路还要单独联调，调试工作量变大，对于中小功率消费类产品，开发周期和成本都不占优。

我们的核心诉求就是：单芯片内置快充SINK协议 + Buck-Boost升降压充电管理，纯充电方案，硬件配置，不需要写复杂固件，XSP30正好契合这个需求。

二、XSP30核心架构与协议链路

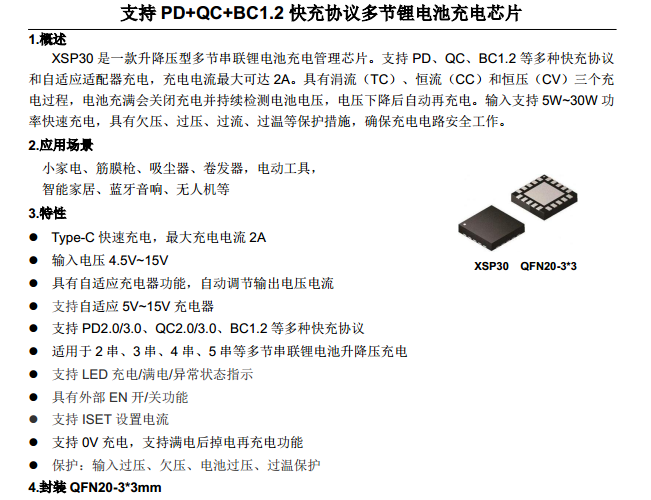

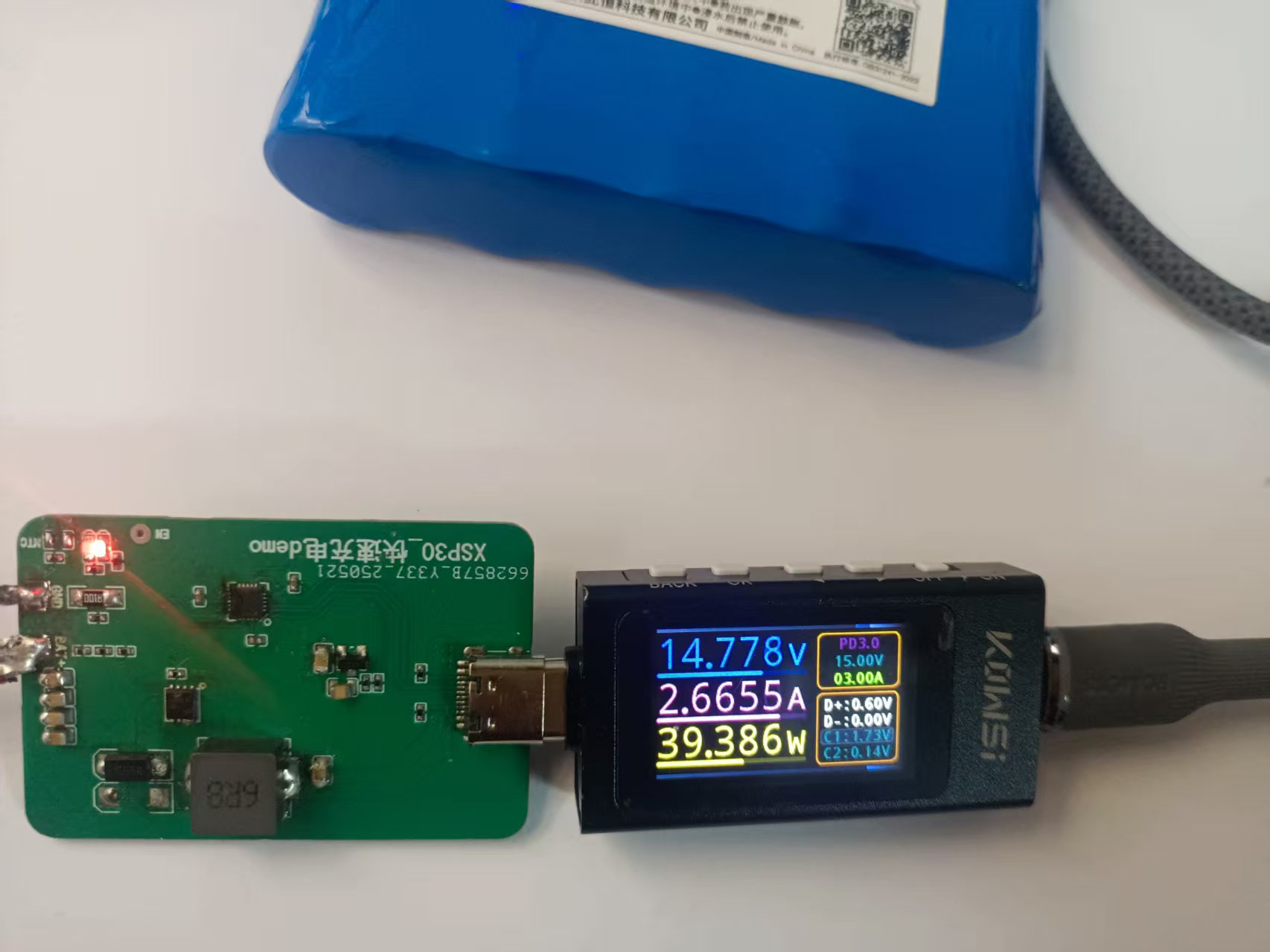

XSP30是异步升压/升降压充电管理芯片，输入电压范围 4.5V~15V，最大充电电流可达2A。芯片原生集成PD2.0/3.0、QC2.0/3.0、BC1.2快充SINK协议，Type‑C接口上电自动和快充适配器进行协议协商，成功握手后切换到9V、12V、15V等快充档位，协商失败自动回退5V基础模式，不需要额外外挂PD诱骗芯片。

这里重点说下Buck-Boost拓扑的工程价值：输入电压可以高于电池组电压，也可以低于电池组电压。

举个实际工况：

2串锂电满充8.4V，适配器握手5V、9V，芯片工作在升降压模式；

3串锂电满充12.6V，适配器握手5V、9V，芯片工作在升模式；

4串满电充16.8V、适配器握手5V、9V、12V，芯片工作在升压Boost模式

5串满电充21V，搭配5V/9V/12V/15V适配器，依然可以稳定升压充电。

三、充电逻辑与硬件配置方式

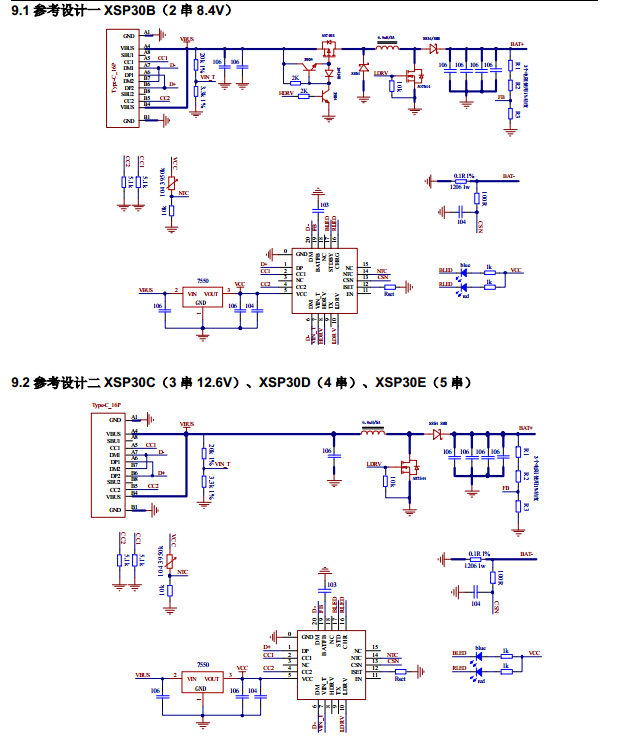

XSP30支持2~5串串联锂电池升压/升降压充电，充电电流可采用外围电阻硬件配置，不需要I2C软件编程，对快速打样非常友好。

充电流程是标准锂电池三段式充电：涓流预充 → 恒流CC快充 → 恒压CV截止。

支持0V深度过放电池预充激活，电池电压很低的时候，芯片自动小电流预充抬升电池电压，避免大电流直接冲击电芯，保护电芯；CV阶段电压达到满充阈值后，继续恒压充电，当充电电流衰减到终止阈值，芯片关断充电。充满之后，如果电池自放电，电压下跌到复充阈值，芯片会自动重启补电，避免长期浮充造成电芯老化。

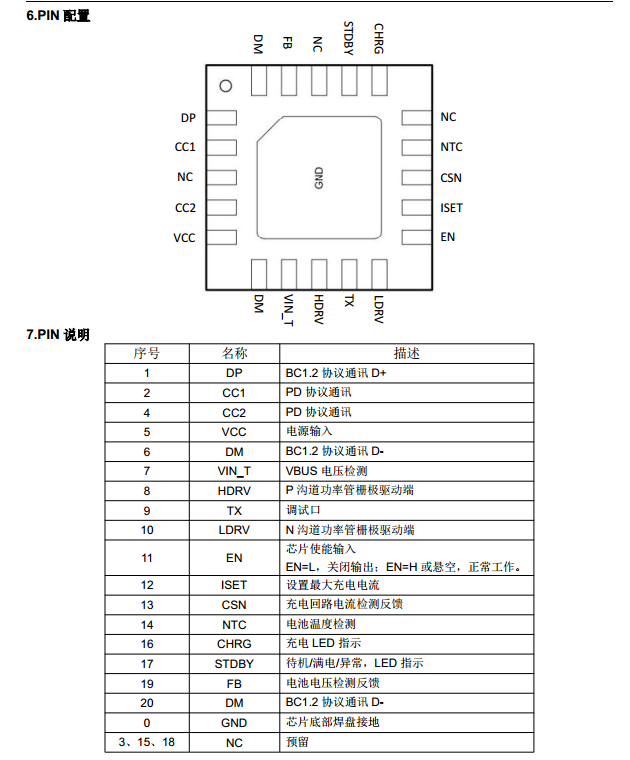

引脚资源方面：

- CHRG、STDBY LED指示引脚，直观显示充电中、满电待机、异常故障三种状态，不需要主控MCU读取状态；

- EN外部使能引脚，可以由整机MCU控制充电通路的开启与关闭，方便做整机电源时序管控；

- ISET引脚外接电阻，直接设定目标恒流充电电流，改电流只需要更换电阻，调试很方便。

四、保护机制

多串锂电充电，安全是设计重点，XSP30集成硬件保护：输入过压OVP、输入欠压UVP、电池过压保护、电池过温保护，NTC接口可以外接热敏电阻采集电池包温度，温度异常时关断充电通路，满足电池包温控要求。

五、方案优劣势客观评估

优势

1. 单芯片集成快充协议+升压/升降压充电，省去独立诱骗IC，BOM精简，PCB面积更小；

2. 纯硬件电阻配置，零代码，打样调试周期短；

3. 异步升压、升降压架构，支持2~5串锂电，适合各种需要快充的锂电池充电产品；

4. 定位纯充电，没有充电宝SOC那种冗余OTG放电电路，成本相比IP2366这类双向充放电SOC更有优势。

局限性

1. 没有I2C数字接口，不能动态修改参数、读取电压电流遥测数据，不适合需要数字化管理的工业电池包；

2. 不带OTG对外放电，不能做充电宝双向输出产品；

3. 属于中小功率方案，最大充电电流2A，大功率电动工具大电流场景不适用。
