档案室智能化升级工程：温湿度采集、漏水防火安防一体化系统落地复盘

物联网 · 智慧档案馆 · 环境监控 · 盛世宏博

关键词：档案室、智慧档案、温湿度、监控、漏水、防火、安防、一体化系统、工程实践、踩坑误区、落地案例、解决方案。

档案室智能化升级工程：温湿度采集、漏水防火安防一体化系统落地复盘

摘要

很多机关、企事业单位存量档案室早期建设标准偏低，温湿度依靠人工记录，防火、防盗、漏水监测各自独立，没有联动机制，存在档案受潮霉变、管道漏水浸泡、火情发现滞后等风险。不同于新建智慧档案馆项目，档案室智能化升级属于存量改造项目，受现场布线、原有消防/门禁设备、空间布局、预算约束等条件限制，落地难度更高。本文结合真实档案室改造项目复盘，从前期勘测、点位规划、设备选型、通信组网、联动逻辑调试、验收测试、运维优化全流程，梳理温湿度采集、漏水监测、防火安防一体化监控系统的建设方案，重点记录改造过程中遇到的典型坑点、问题根因以及对应的整改方案，给同类中小型档案室智能化项目提供可复用的工程参考。

一、项目概况与建设目标

1.1 现场基础情况

本次改造对象为某单位内部档案室，共3间库房，配套查阅室、档案整理间，库房内已安装密集架，原有配置：独立烟感消防系统、机械门禁，无在线温湿度监测、无漏水检测、无环境自动调控设备。日常依靠管理员定时手写登记温湿度，遇到梅雨季、空调冷凝水渗漏、管道渗水只能事后发现，档案安全隐患突出。 项目不做大拆大改，以利旧改造、最小施工、一体化融合为核心原则，不替换原有合规消防主机，新增环境感知、漏水监测、视频复核、自动调控模块，搭建一套统一监控平台，实现环境、漏水、防火、防盗数据集中管理。

1.2 核心建设目标

1. 实时采集库房温湿度数据，自动存储、生成报表，满足档案保管DA/T 42规范；
2. 增加漏水监测点位，对空调冷凝水管、给排水支管、窗边、密集架底部进行渗漏预警；
3. 对接原有烟感、新增入侵探测，打通防火、防盗告警通道，和环境监控系统联动；
4. 支持恒温恒湿消毒净化一体机自动调控，温湿度超标自动启停设备；
5. 告警分级推送，平台弹窗、声光提示、消息推送，支持视频联动复核；
6. 全流程日志留存，所有采集记录、告警事件、设备操作可追溯审计；
7. 预留扩展接口，后续可升级至八防、十防体系，新增防尘、防虫、防有害气体监测。

1.3 防护范围梳理

基础防护项：防潮、防高温（温湿度调控）、防火、防盗、防漏水；配套支持防尘、防光后续扩展，属于中小型档案室轻量化一体化安防环境监控方案。

二、前期勘测与方案规划（改造项目最容易忽略的环节）

新建项目可以按照图纸规划点位，存量档案室改造必须先现场勘测，勘测内容直接决定后期系统稳不稳定，也是本次复盘重点。

2.1 勘测清单

1. 供电：库房内220V供电回路，是否独立回路、有无UPS后备供电条件；
2. 网络：有无内网有线点位，是否允许布线，能不能走POE供电；
3. 原有设备协议：消防主机、门禁控制器是否开放协议，能否对接采集告警信号；很多老旧消防主机只支持干接点，不支持总线协议；
4. 管线位置：空调冷凝水管、给排水管道、雨水管走向，确定漏水绳敷设路径；
5. 密集架布局：通道宽度、柜体遮挡区域，避开遮挡位置布置温湿度传感器；
6. 施工约束：档案室不能大面积破坏墙面，尽量采用桥架、隐形布线，避免粉尘污染档案。

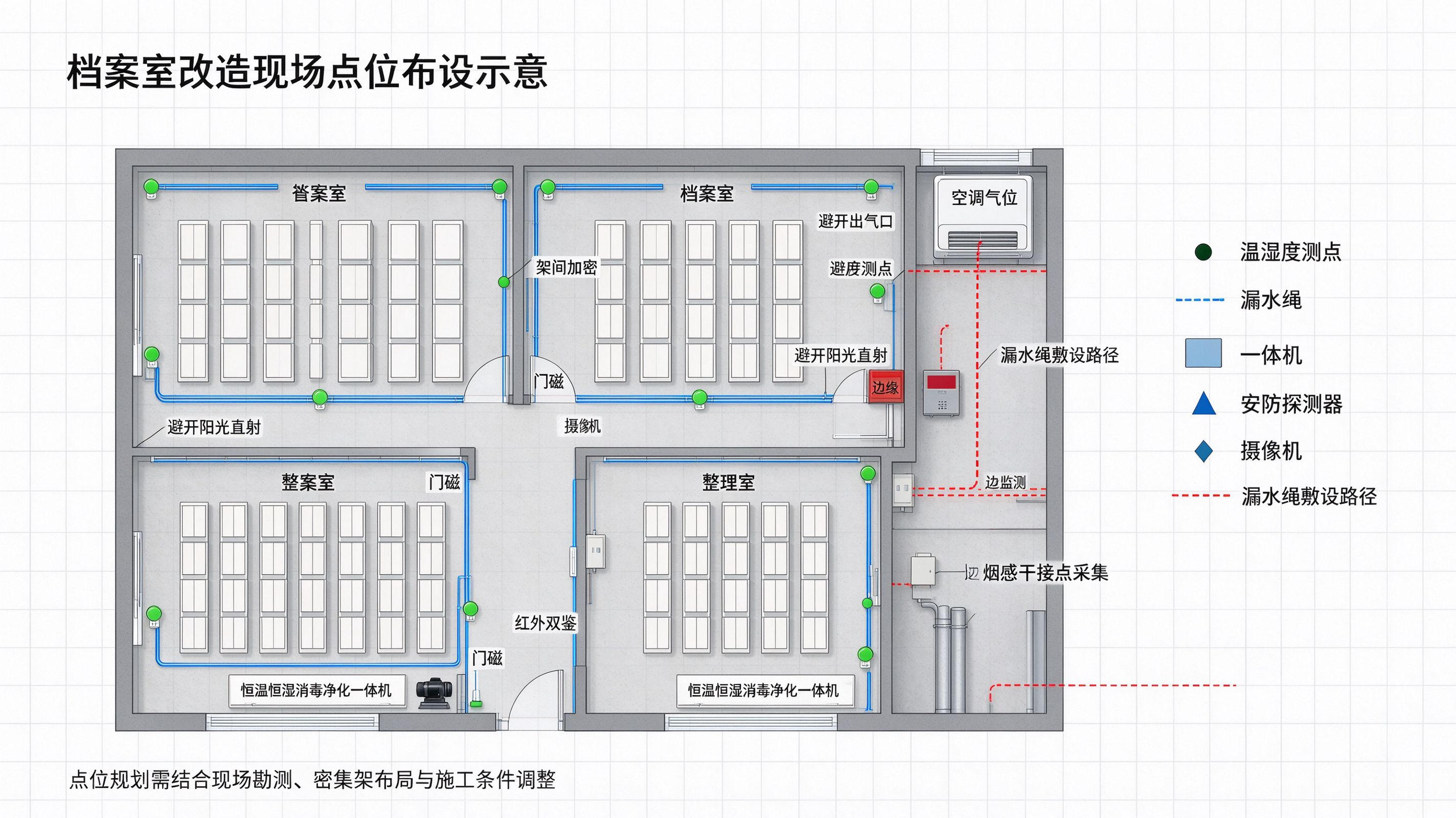

2.2 点位规划方案（本项目配置）

• 温湿度传感器：每间库房2台，避开恒湿机出风口、阳光直射位置，布设在档案存储区域中部高度；RS485输出，支持Modbus RTU；
• 漏水监测：空调机位下方、管道沿线、库房门口低洼处布设定位漏水绳；
• 安防感知：库房出入口红外双鉴探测器、门磁；
• 消防接入：从原有消防主机取干接点告警信号（火警）；
• 执行设备：每库房部署一台恒温恒湿消毒净化一体机；
• 视频：库房出入口部署网络摄像机，用于告警联动抓拍复核；
• 汇聚：采用国产边缘网关统一接入所有传感器、执行设备。

【复盘踩坑1】最初方案想把传感器全部沿密集架顶部布置，现场勘测后发现密集架移动时会拉扯线路，后期改为沿固定墙面线槽布线，预留活动余量。

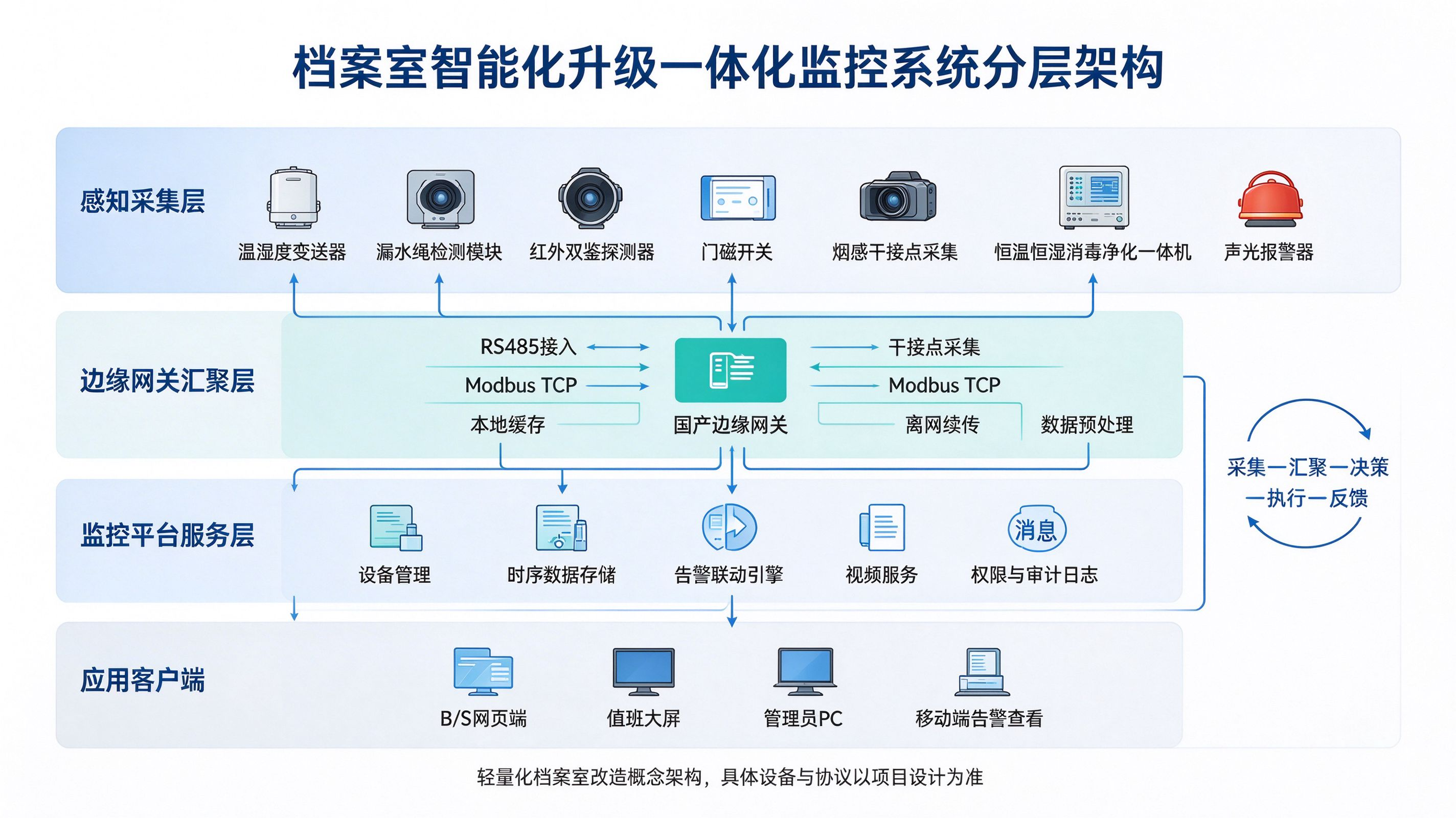

三、系统总体架构设计（轻量化一体化架构）

整套系统分为四层：感知采集层 → 边缘网关汇聚层 → 监控平台服务层 → 客户端应用层，兼顾可靠性、成本、扩展性，适配中小档案室场景，不盲目上重型3D大屏（如需后期可扩容增加3D可视化模块）。

3.1 感知采集层

分为环境采集单元、安防消防采集单元、执行调控单元

1. 环境采集：温湿度变送器、漏水绳检测模块；
2. 安防消防：红外入侵探测器、门磁开关、烟感干接点采集模块、网络摄像头；
3. 执行设备：恒温恒湿消毒净化一体机、本地声光报警器、电动新风/排风。 设备协议：RS485 Modbus-RTU为主，网络设备采用Modbus TCP、ONVIF视频协议。

3.2 边缘网关汇聚层（改造项目核心可靠性保障）

选用国产多协议边缘网关，承担协议转换、本地缓存、本地联动、断网保护。 核心能力：

1. 接入RS485总线、干接点信号、网口设备；
2. 本地离线联动：网络断开，平台服务器离线，网关内部策略依旧生效； 示例离线兜底策略：湿度高于65%RH自动启动恒湿机除湿；漏水信号触发立刻启动本地声光报警；
3. 数据预处理：过滤温湿度跳变、瞬时漏水误信号，增加延时确认；
4. 断网续传：本地存储时序数据，网络恢复后自动补传历史记录；
5. 内网隔离部署，满足单位内网安全要求，不直接公网暴露。

【复盘踩坑2】前期方案计划不用边缘网关，传感器直接接入电脑端组态软件。一旦电脑关机、系统崩溃，所有监测和联动全部失效，风险极高，实施阶段调整架构，增加边缘网关作为底层兜底。

3.3 监控平台服务层

平台部署在内网服务器（低配服务器、信创主机均可），支持Windows/银河麒麟国产系统，功能模块轻量化：

1. 设备管理：网关、传感器、一体机、摄像头在线状态管理、参数配置；
2. 时序数据存储：温湿度历史数据保存，支持曲线查询、按月导出PDF/Excel报表，用于档案保管台账；
3. 告警联动引擎：可视化配置联动策略，区分简单本地联动、平台复杂联动；
4. 视频服务：对接摄像头，告警自动抓图、保存录像片段；
5. 用户权限与审计日志：管理员、查阅人员、运维人员分级权限，告警、控制操作全部留痕；
6. 消息推送：告警推送至内部办公软件、短信通道。

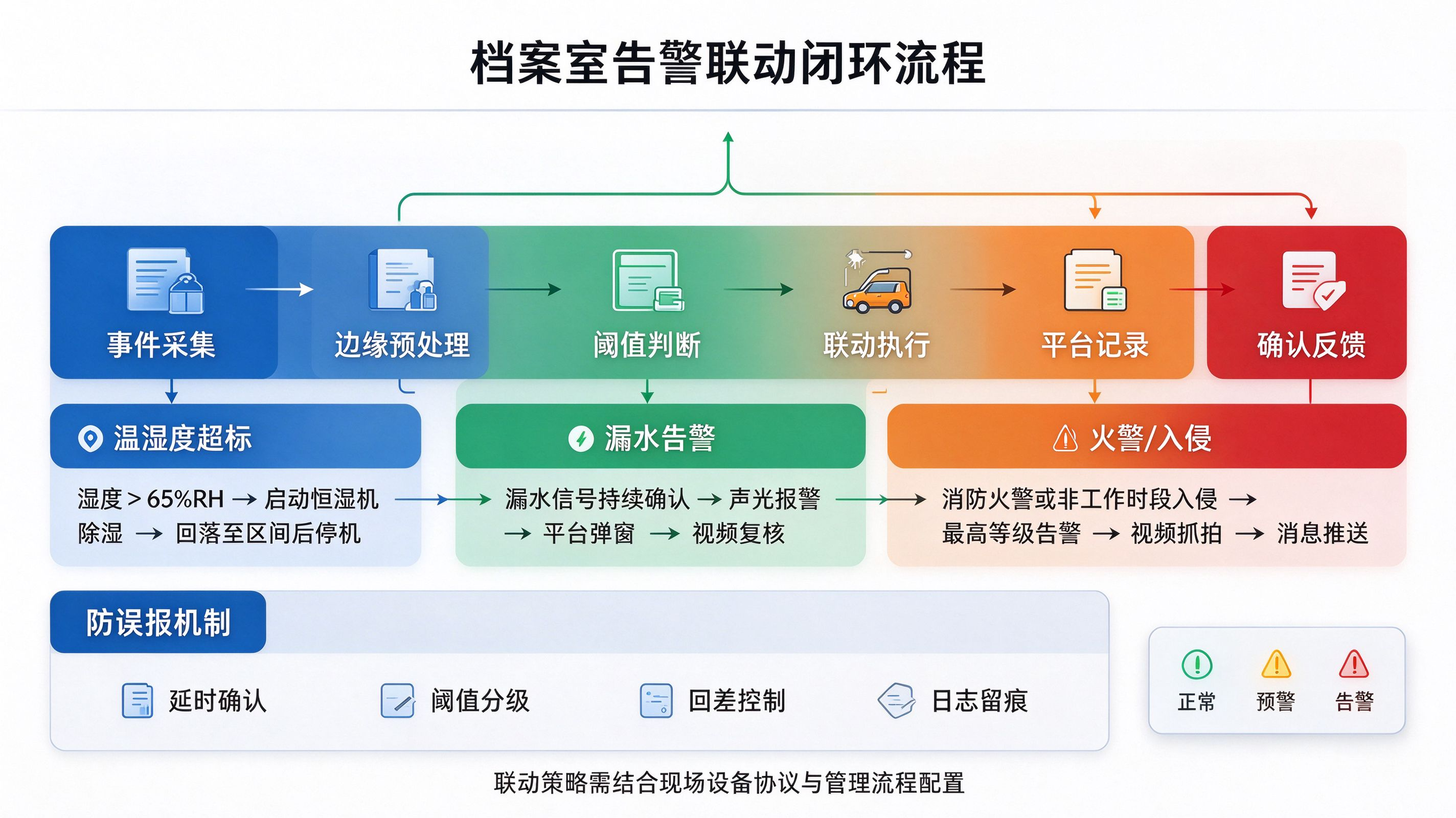

联动策略示例：

1. 温湿度联动：库房湿度＞65%RH，启动恒温恒湿消毒净化一体机除湿；湿度回落至45~60%RH区间停机；温度超标同步启动调温；
2. 漏水联动：漏水告警持续3s确认 → 本地声光告警、平台弹窗告警、推送通知、自动调取现场摄像头画面；
3. 防火联动：消防火警信号输入 → 最高等级告警、锁定对应库房画面、推送紧急通知；
4. 防盗联动：非工作时段门磁打开或者红外触发 → 安防告警、视频抓拍。

3.4 应用客户端

B/S网页端，电脑浏览器直接访问，无需安装软件；支持值班大屏、管理员PC查看；移动端内网访问查看告警信息。

四、现场实施施工阶段问题复盘

存量档案室施工和普通机房施工差异巨大，档案属于贵重资料，施工安全优先级最高，施工前必须做档案遮盖防护。

4.1 施工顺序（标准化改造流程）

1. 档案遮盖防护 → 线槽定位打孔 → 布线敷设 → 传感器、漏水绳固定安装 → 网关、电控箱安装 → 设备接线上电 → 单设备单点调试 → 总线联调 → 联动策略配置 → 全场景测试 → 试运行72h → 验收交付。

4.2 施工阶段遇到的典型问题

【问题1】RS485总线信号不稳定，温湿度读数跳变、偶尔掉线 根因：总线布线和强电电源线同槽敷设，电磁干扰；总线末端没有匹配终端电阻。 整改方案：强弱电线槽分离，间距大于30cm；总线末端增加120Ω终端电阻，降低信号反射干扰。

【问题2】漏水监测频繁误报 根因：漏水绳紧贴冷凝水管外壁，冷凝水珠持续滴落在绳上；没有设置告警延时。 整改方案：漏水绳架空固定，不直接贴水管；网关侧配置3s确认延时，瞬时沾水不触发告警，持续浸润才判定漏水事件。

【问题3】原有消防主机无法对接 根因：老款消防设备厂家协议封闭，不开放通讯接口。 整改方案：不强行对接通讯协议，采用干接点无源信号采集方式，只采集火警开关量信号，满足告警需求，不干预原有消防系统逻辑，符合消防规范，不改动原有消防主机程序。

【问题4】恒温恒湿一体机对接困难 根因：恒湿机配套控制器只提供私有上位机软件，没有开放Modbus协议。 整改方案：进场前提前核验设备协议，更换支持标准Modbus TCP的一体机；如果无法更换设备，增加IO继电器方式做启停联动（缺点：无法读取设备内部运行参数，优先推荐协议对接方案）。

重点规范提醒：档案室改造严禁改动原有消防系统控制逻辑，只能做信号采集，不能接管消防主机，这是验收红线。

五、系统测试与试运行方案

改造项目验收前必须做完整测试，分为单点测试、联动功能测试、异常容错测试：

1. 单点采集测试：逐台传感器模拟高低温、高湿，检查数据上传准确性；模拟沾水测试漏水探测器；
2. 联动功能测试：逐条验证温湿度联动恒湿机、漏水告警、火警告警、入侵告警联动逻辑；
3. 断网容错测试：断开网关到平台的网络，验证网关本地联动策略是否正常执行，网络恢复后历史数据补传；
4. 压力测试：模拟多个告警同时触发，验证平台不卡顿、告警不丢失；
5. 72小时连续试运行：观察有无误报、设备离线、数据漂移，微调阈值和延时参数。

试运行期间安排管理员每日巡检，记录异常日志，优化告警阈值，降低误报率。

六、项目交付、运维建议与预算优化思路

6.1 交付物清单（改造项目必备）

点位竣工图纸、设备清单、通信协议文档、联动策略说明、账号权限说明、运维手册、测试记录、温湿度报表模板。

6.2 长期运维要点

1. 定期校准温湿度传感器，每年至少一次；
2. 漏水绳定期检查，避免老化、挤压破损；
3. 恒温恒湿消毒净化一体机定期维护滤网；
4. 网关、服务器定期备份配置与历史数据库；
5. 每年做一次全场景联动复测。

6.3 中小档案室预算优化思路

1. 优先保证温湿度、漏水、防火基础安全模块，3D可视化、AI预测等功能作为二期扩容；
2. 选用国产标准化传感器、通用Modbus设备，避开独家私有协议高价定制设备；
3. 复用原有摄像头、门禁，只新增感知模块，减少硬件投入；
4. 平台选用轻量化物联网平台，不需要采购昂贵工业组态软件。

七、总结与扩展方向

本档案室智能化升级项目，以温湿度采集、漏水、防火安防一体化为基础，用边缘网关做底层安全兜底，在不大规模拆除改造的前提下补齐档案室环境安全短板，解决人工登记、告警孤岛的痛点。 复盘来看，存量档案室项目最大难点不在代码和平台开发，而在现场勘测、利旧设备兼容、强弱电施工防护、误报逻辑调优。很多项目上线后运维麻烦、误报多，根源就是前期勘测不足，直接套用新建档案馆方案。 在后续升级中，本系统可以平滑扩展，增加粉尘、照度、有害气体、虫情监测，逐步升级到八防、十防智慧档案防护体系；条件允许时，再叠加3D可视化模块，实现库房立体态势展示。对于大量企事业单位中小型档案室改造，这套轻量化一体化方案具备很强的通用性。
