1. 项目背景：传统档案库房管控痛点

档案实体属于不可再生文化资源，纸质、声像、实物档案长期存储对温湿度、空气洁净度、光照、虫害、火情、渗水、入侵风险有着严苛管控要求。大量存量档案馆、机关单位档案室长期采用独立设备分散管控模式：恒温恒湿机独立运行、烟感安防单独组网、温湿度记录仪单独存储数据，各设备之间相互独立，没有统一调度中枢。

传统模式存在一系列典型短板：

1. 监控以二维表格、曲线看板为主，缺少空间位置感知，告警发生后管理人员无法快速定位是哪一间库房、哪一组密集架附近出现异常；
2. 设备之间无联动逻辑，湿度超标只记录数据，不会自动启动除湿净化；漏水告警无法自动切断供水管路；
3. 数据孤岛严重，温湿度、安防、消防、消毒设备数据分散在不同系统，需要多套软件登录查看；
4. 巡检依靠人工纸质登记，历史异常追溯困难，难以满足档案主管部门DA/T规范审计核查要求；
5. 告警仅依靠短信或者现场声光，缺少直观空间可视化复核，误告警、漏处置问题频发。

基于以上痛点，本项目落地一套3D立体可视化+十防一体化安全监控平台，从底层感知终端、边缘联动中台到三维孪生应用统一开发实施，形成一套可复制、可落地的档案库房安全管控方案，实现档案库房从“被动告警”转向“主动预判、自动调控、全域可视”。

2. 项目建设目标与设计依据

2.1 建设目标

1. 搭建覆盖库房、整理间、消毒间、机房的多维感知网络，完成十防要素全量采集；
2. 开发边缘联动中台，内置十防联动策略，支持本地断网自治，优先保障库房安全；
3. 开发轻量化B/S架构3D立体可视化平台，一比一复刻库房建筑、密集架、感知设备，实现空间化监控、告警定位、漫游查看、历史回放；
4. 打通环境调控、安防、消毒净化设备，实现十防一体化自动联动闭环；
5. 满足档案行业规范，自动生成合规报表、全操作日志审计，适配信创环境部署；
6. 降低库房值守压力，实现少人值守、无人值守，提升档案库房安全保障等级。

2.2 设计依据

• 《中华人民共和国档案法》
• DA/T 42-2022《档案库房温湿度调控规范》
• DA/T 101—2024《档案库房环境监测设备技术要求》
• DA/T 91-2022《档案馆照明系统设计规范》
• GB/T 18894《电子档案长期保存规范》
• 网络安全等级保护2.0相关要求
• 建筑防火、通风净化相关国家规范

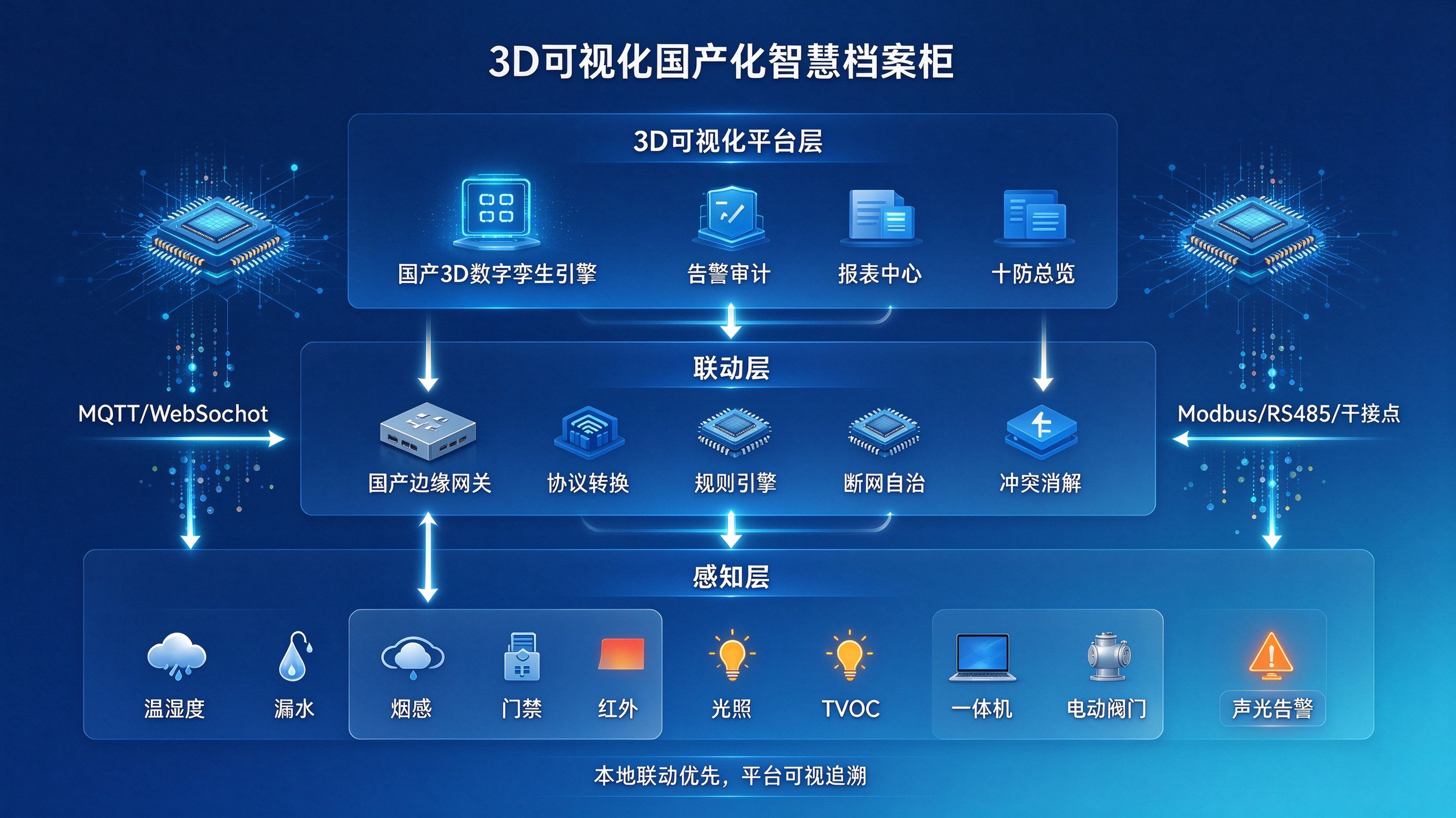

3. 平台总体架构：感知采集—边缘联动—3D孪生可视化

整套平台采用三层解耦架构，纵向数据流自下而上，控制指令自上而下，紧急安全事件优先在边缘层本地执行，不依赖上层可视化平台。

【应用层：3D立体可视化十防监控平台】
三维场景漫游｜点位状态着色｜告警弹窗定位｜历史回放｜报表审计｜大屏展示｜API对外对接
        ↓↑（WebSocket/MQTT/HTTP）
【联动层：边缘联动中台】
协议解析、数据清洗、规则引擎、十防联动策略、断网缓存、冲突消解、告警事件上送
        ↓↑（Modbus RTU/TCP、干接点、PoE）
【感知层：十防感知与执行终端】
温湿度、漏水、烟感、门禁、红外、光照、TVOC、CO₂传感器；恒温恒湿净化一体机、风机、电动阀门、卷帘、声光告警

• 感知层：物理信号采集与执行动作输出，负责感知库房真实环境，接收控制指令驱动设备；
• 边缘联动中台：整套系统的控制大脑，是本次开发的核心模块之一，不只是简单转发数据，而是内置业务规则，实现本地智能联动；
• 3D立体可视化平台：人机交互入口，将抽象的测点数据映射到三维空间，给管理人员直观的空间管理视图，承担展示、人工干预、审计追溯的能力。

4. 感知采集子系统布设方案（十防感知点位、设备选型）

感知层按照档案十防需求进行点位规划，所有设备支持Modbus协议，兼容PoE供电或者DC24V供电，点位布设严格贴合DA/T 101—2024设备布设要求。

4.1 感知采集设备清单

1. 高精度温湿度变送器：同步采集温度、相对湿度、露点，±0.2℃、±2%RH精度；库房避开出风口、外墙，密集架内部增设分体探头，用于防潮、防高温、防霉监测；
2. 定位式漏水监测绳/水浸传感器：布设在空调水管、给排水管道、过门位置，支持定位上报，防水浸风险；
3. 烟感、温感采集模块：干接点接入，采集消防探测状态，用于防火协同监控，不替代原有消防主机；
4. 门禁控制器、门磁、红外入侵探测器：库房出入口部署，监测非法开门、越界入侵，支撑防盗防护；
5. 光照度+紫外线传感器：监测库房光照强度、紫外辐射，用于防光管控；
6. 空气质量传感器：监测TVOC、甲醛、二氧化碳，用于防有害气体、防霉辅助判断；
7. PM2.5压差传感器：监测库房洁净度与正压压差，实现防尘管控；

4.2 执行调控设备清单

1. 恒温恒湿消毒净化一体机：集成加湿、除湿、循环净化、紫外/臭氧消毒，支持远程Modbus启停、模式切换；
2. 电动新风阀、排风机组；
3. 智能调光LED、电动遮光卷帘；
4. 管道电动切断球阀；
5. 现场声光告警装置；

4.3 布线与供电实施要点

RS485总线采用屏蔽双绞线手拉手布线，总线两端增加终端电阻；PoE点位采用工业PoE交换机供电；强弱电桥架分离，库房内部线缆采用阻燃线缆；所有传感器支持在线心跳上报，平台区分正常、超标、故障、离线四种状态。

5. 边缘联动控制中台开发逻辑与联动策略

边缘联动中台部署在国产工业边缘网关之上，采用嵌入式开发，核心目标是安全优先、断网可用，解决很多可视化平台“好看但控不住”的通病。

5.1 核心开发模块

1. 多协议适配模块：兼容Modbus RTU/TCP、干接点、SNMP，统一转换成标准化JSON事件报文，打上库房ID、点位ID、时间戳、数据质量标签，过滤跳变脏数据；
2. 十防规则引擎模块：可视化策略配置，支持与/或多条件组合、滞回区间、优先级排序、联动冲突消解；
3. 本地缓存模块：网络断开时持续采集、执行联动策略，时序数据、告警事件本地存储，网络恢复后断点续传；
4. 告警分发模块：本地声光输出，同时向上推送告警事件给3D可视化平台；
5. 南向驱动模块：标准化指令下发，控制一体机、风机、阀门、卷帘等执行设备。

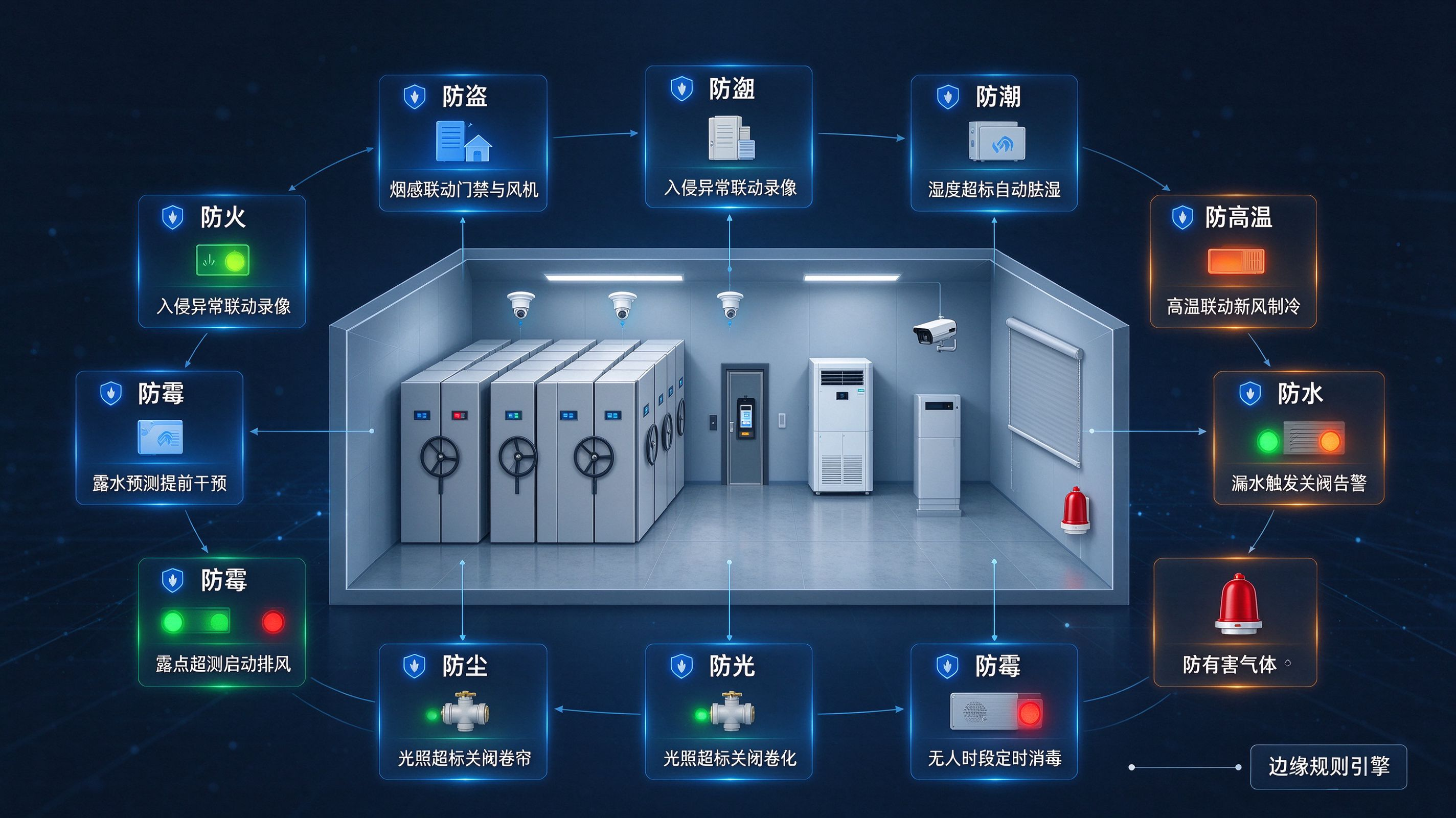

5.2 典型十防联动策略示例

• 防潮防霉：湿度＞65%RH，启动一体机除湿；回落至58%RH停止；结合露点温度综合判定霉变高风险，提前启动净化除湿；
• 防高温：库房温度＞24℃，联动新风、制冷模式，温度低于18℃停止制冷；
• 防水漏水：漏水信号触发，最高优先级联动，立刻关闭供水球阀、现场声光告警、推送紧急告警；
• 防火：烟感告警，停止臭氧消毒、关闭新风、门禁自动解锁、声光告警；
• 防盗：红外入侵、非正常开门，联动摄像机抓图录像、平台弹窗告警；
• 防光：光照强度超标，自动关闭照明、放下遮光卷帘；
• 防尘：压差异常、PM2.5超标，启动正压新风与净化；
• 防虫：设置无人时段定时启动消毒模式，有人访问时自动锁定消毒功能；
• 防有害气体：TVOC、甲醛超标，启动排风+净化，暂停密闭式消毒。

5.3 联动分级机制

• 一级紧急事件（漏水、火情、入侵）：边缘本地毫秒级响应，不等待平台指令；
• 二级环境调控（温湿度、气体、光照超标）：边缘自主闭环调控；
• 三级管理操作（定时消毒、远程手动控制、参数修改）：由3D可视化平台下发指令。

6. 3D立体可视化孪生平台开发实现

平台采用轻量化WebGL自研三维引擎，B/S架构，无需安装插件，支持国产麒麟、统信操作系统与国产浏览器访问，大屏、PC管理端同步适配。

6.1 三维建模流程

1. 基于库房CAD图纸拉伸基础建筑模型；具备BIM资料的库房，直接导出glTF模型轻量化减面，剔除无关构件；存量老库房配合现场勘测校准尺寸；
2. 建立标准化设备模型库：温湿度传感器、一体机、门禁、摄像机、漏水绳、声光告警等三维资产模型；
3. 空间点位绑定：每一个三维设备模型绑定后台唯一点位编码，和边缘网关上报测点一一映射，数据双向同步；
4. 区域划分：按楼层、库房、密集架分区，设置区域权限、区域阈值模板。

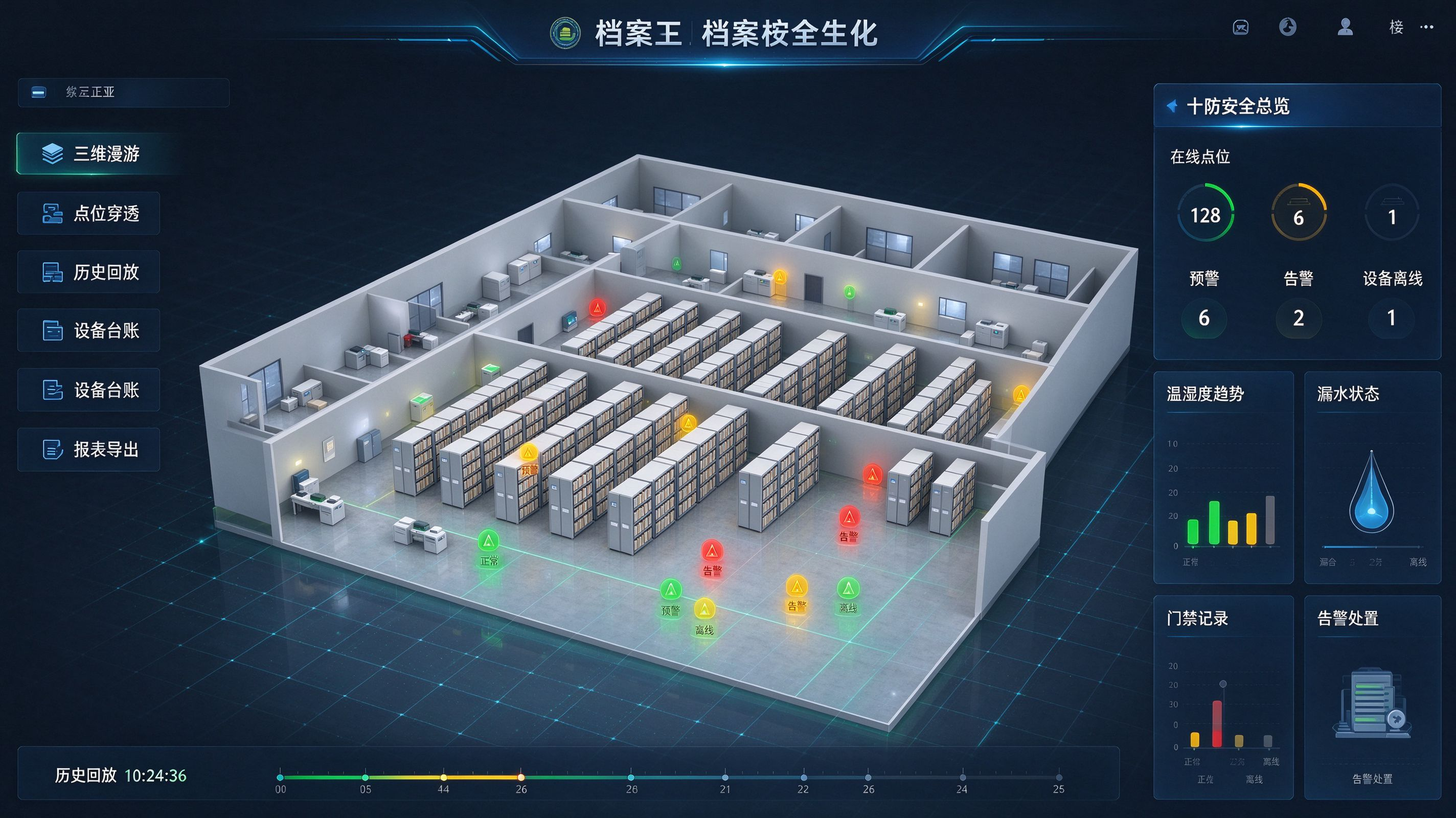

6.2 平台核心功能开发内容

1. 三维场景漫游：鸟瞰总览、楼层切换、第一视角库房漫游，支持鼠标点击、平移缩放；设备状态采用颜色编码渲染：正常原色、预警黄色闪烁、告警红色闪烁、离线灰色；
2. 点位穿透查询：点击三维传感器/设备，弹窗实时数值、历史曲线、设备参数，支持授权用户直接下发控制指令；
3. 十防总看板：首页仪表盘汇总防火、防盗、防潮、防高温、防水、防尘、防光、防虫、防霉、防有害气体十防维度状态，统计在线点位、预警数量、未闭环告警；
4. 告警管理闭环：告警分级，支持查看告警位置（三维场景自动定位跳转）、告警确认、处置备注、归档，全流程留痕审计；
5. 历史场景回放：选定起止时间，三维场景回放当时全部测点数据、设备动作、告警事件，用于事故复盘、档案安全审计；
6. 设备运维台账：自动记录设备在线状态、运行时长、滤芯、紫外灯管寿命倒计时，维保提醒；
7. 规范报表导出：自动生成DA/T42要求的温湿度月报、季报、年报，支持Excel、PDF导出，用于档案检查；
8. 权限与审计模块：RBAC角色管理，管理员、库房操作员、审计员、浏览者分级；所有远程控制、阈值修改、策略变更不可篡改留痕；
9. 开放API接口：支持对接档案业务管理系统、上级档案监管平台，实现档案实体管理与库房环境安全打通。

7. 十防一体化联动业务流程实录

完整业务流转实录：

1. 感知传感器持续采集库房环境、安防状态，数据上传至边缘联动中台；
2. 中台规则引擎比对实时数据和预设阈值，判定是否触发联动条件；
3. 如果是一级紧急告警，边缘网关直接下发控制指令，同步触发本地声光告警；
4. 事件、测点数据实时推送至3D可视化平台；
5. 平台收到告警后，三维场景对应设备闪烁变红，弹窗告警，同步推送至值班室大屏；
6. 管理员查看三维定位、实时曲线、视频复核，确认告警真实性；
7. 完成隐患处置后，在平台填写处置记录，告警闭环归档；
8. 所有数据自动入库，定时生成库房环境报表，长期留存备查。

整个流程中，就算可视化平台服务器停机、网络中断，边缘网关依然独立完成采集、调控、告警，保障库房基础安全底线，这是本项目和纯云端可视化方案最大区别。

8. 项目现场部署实施全过程实录

阶段一：现场勘测与方案深化

技术人员进场，测量库房尺寸、清点原有设备、确认桥架、供电、机房位置，核对CAD图纸，输出点位施工图、网络拓扑图、设备清单，同步确认三维建模基准尺寸。

阶段二：三维模型制作与平台预开发

根据图纸制作轻量化3D库房场景，录入点位编码、区域信息，后台完成十防规则模板、报表模板、权限框架开发，在实验室完成模拟联调。

阶段三：现场布线、设备安装固定

传感器、一体机、网关、工业交换机、门禁、摄像机进场安装，屏蔽线缆铺设、接地处理，每一台硬件贴唯一标签，标签编号和三维模型点位ID一一对应。

阶段四：边缘网关配置与联动策略调试

网关入网、Modbus点位映射、通道调试，逐条配置十防联动策略，模拟漏水、温湿度越限、入侵告警，验证本地联动动作；专项断网测试，验证断网自治、缓存续传能力。

阶段五：3D可视化平台现场对接联调

网关北向数据接入三维平台，绑定模型点位，调试状态着色、告警跳转、曲线、回放、报表功能，对接视频流，实现三维点位一键调阅视频。

阶段六：72h稳定性试运行测试

全系统连续试运行，模拟多并发告警、网络闪断、设备离线等异常场景，排查策略冲突、数据丢包、渲染卡顿问题，优化联动延时、三维加载速度。

阶段七：资料交付、培训、竣工验收

交付竣工图纸、点位表、策略文档、操作手册、测试报告；分批次培训平台管理员、库房值班人员、审计人员；组织甲方竣工验收。

9. 平台核心功能演示与运维闭环机制

日常运维形成固定闭环：

1. 常态化巡检：管理员可在3D场景调取巡检路线，按空间点位顺序巡检；
2. 设备健康自检：平台自动识别传感器离线、通信异常、一体机故障、耗材到期预警；
3. 告警闭环：告警产生—空间定位查看—复核处置—填写记录—归档；
4. 定期导出环境报表，用于档案业务检查；
5. 远程运维：授权工程师远程查看网关、平台日志，在线微调联动策略，所有远程操作审计留痕。

10. 系统测试、试运行与验收成果

核心验收指标

1. 基础测点采集周期5s，漏水、入侵、火警紧急测点1s上报；
2. 一级紧急事件边缘本地联动响应≤2s；
3. 断网状态下网关缓存不少于7天时序与告警数据，网络恢复自动补传；
4. 三维场景在国产浏览器流畅加载，无插件，告警点位定位准确；
5. 温湿度采集精度、控制逻辑满足DA/T 42-2022、DA/T 101—2024；
6. 所有联动动作可追溯、报表符合档案管理归档要求。

试运行期间，系统成功识别多次湿度超标、管道微量渗水预警，自动启动调控，告警精准定位到对应库房密集架区域，解决了以往告警找不到位置、处置滞后的问题，达到预期建设效果。

11. 项目价值总结、迭代与扩展方向

项目价值

本项目不只是简单搭建一套监控大屏，而是把3D立体可视化作为管理入口，以边缘联动中台作为控制核心，真正落地十防一体化。把分散的设备统一调度，把抽象的环境数据放到真实库房三维空间里，解决档案库房“看不见、控不住、追溯难”的痛点，兼顾安全可靠性和信创适配能力，适合机关、事业单位、国企新建档案馆或者存量档案室智能化改造。

后续扩展方向

平台架构支持平滑扩容，后续可按需接入：档案RFID定位、智能密集架控制系统、档案脱酸设备、库房气体消防联动，持续完善档案全生命周期安全管控体系。
