一、方案总则

1.1 项目背景与建设目标

乡镇机关、街道、医院、学校、中小企业这类中小型档案室普遍存在预算有限、场地面积不大、专职档案管理人员不足、原有基础条件参差不齐的现状。很多档案室仅配备除湿机、空调、普通摄像头，依靠人工每日登记温湿度，周末、节假日无人值守时，温湿度超标、门窗未关、非法闯入、漏水等隐患无法及时发现，不符合DA/T 42-2022档案库房技术管理规范的管控要求。

和大型智慧档案馆全栈孪生、十防一体化高投入方案不同，本方案主打轻量化、低成本、利旧优先、快速落地，不追求3D大屏、复杂BIM建模、全套净化消杀设备，聚焦档案室最核心两大刚需：环境温湿度持续监测记录 + 基础安防事件联动告警，以最小投入补齐档案保管的基础智能防护能力，同时预留后期扩容接口，后续可按需增加水浸、烟感、有害气体、门禁、恒温恒湿一体机等点位，平滑升级到完整八防系统。

建设目标：

1. 满足DA/T 42-2022标准，实现档案室7×24小时不间断温湿度采集、存储、曲线查询、自动报表，替代纸质登记台账；
2. 实现温湿度超标、非法开门、入侵报警等事件分级告警，支持微信/短信/本地声光提醒，节假日无人值守也能及时收到通知；
3. 联动原有除湿机、空调、排风扇，条件达标自动启停，降低人工反复开关设备的工作量；
4. 充分利旧原有监控、除湿、空调设备，减少新增硬件投入，施工简单，不用大规模改造装修；
5. 部署运维简单，无需专业信息化人员长期维护，支持本地独立运行，网络断开后基础监测、本地告警不失效；
6. 标准化协议接入，兼容Modbus RTU/TCP，后期可对接上级档案主管部门监管平台。

1.2 设计依据

1. DA/T 42-2022《档案库房技术管理规范》
2. DA/T 18 档案库房防光规范
3. GB 50348 安全防范工程技术标准
4. 《机关档案管理规定》
5. 基层单位信息化建设、物联网安全相关规范

1.3 方案适用范围

本方案适用于单间或2-3间独立档案室，面积10㎡~80㎡的基层单位档案室，包含档案存放区、查阅区；不适合高等级涉密档案库房，涉密场景需要升级物理隔离、国产化本地网关闭环方案。

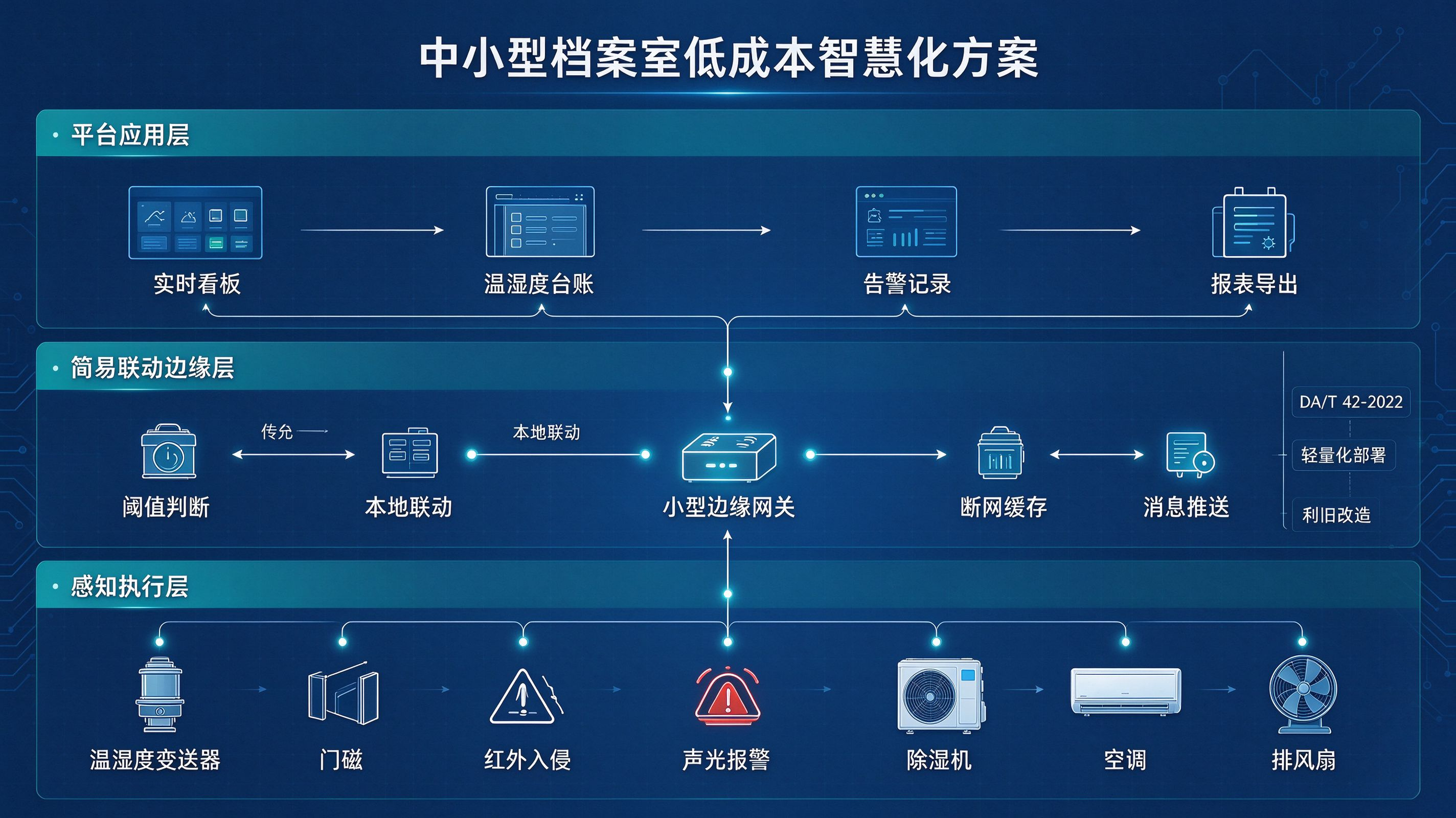

二、总体架构设计（三层轻量化架构）

整体架构精简为平台应用层 → 简易联动边缘层 → 感知执行层，去掉冗余组件，控制成本。

• 感知执行层：负责采集温湿度、门磁、红外入侵信号，接收联动指令，控制除湿机、排风扇、声光报警器；优先选用RS485有线传感器，信号稳定、单价低，小面积场景也可选用LoRa无线版本，减少布线；
• 简易联动边缘层：采用小型边缘网关/串口服务器，承担协议解析、阈值判断、本地联动策略执行。核心优势：联动逻辑下沉网关，外网断连时，温湿度超限、门磁告警、入侵告警依然可以本地声光报警、自动启停除湿设备；网络恢复后自动上传历史数据；
• 平台应用层：轻量化Web监控后台+手机端告警看板，不需要独立服务器，支持云托管或者部署在单位现有办公电脑上。功能聚焦：实时数据查看、历史曲线、告警记录、导出温湿度月报、操作日志，去掉复杂3D可视化、多租户、大屏展示等高成本模块。

架构核心特点：先保基础监测与告警，按需扩展，能利旧绝不新增，优先保证数据可追溯、告警可触达。

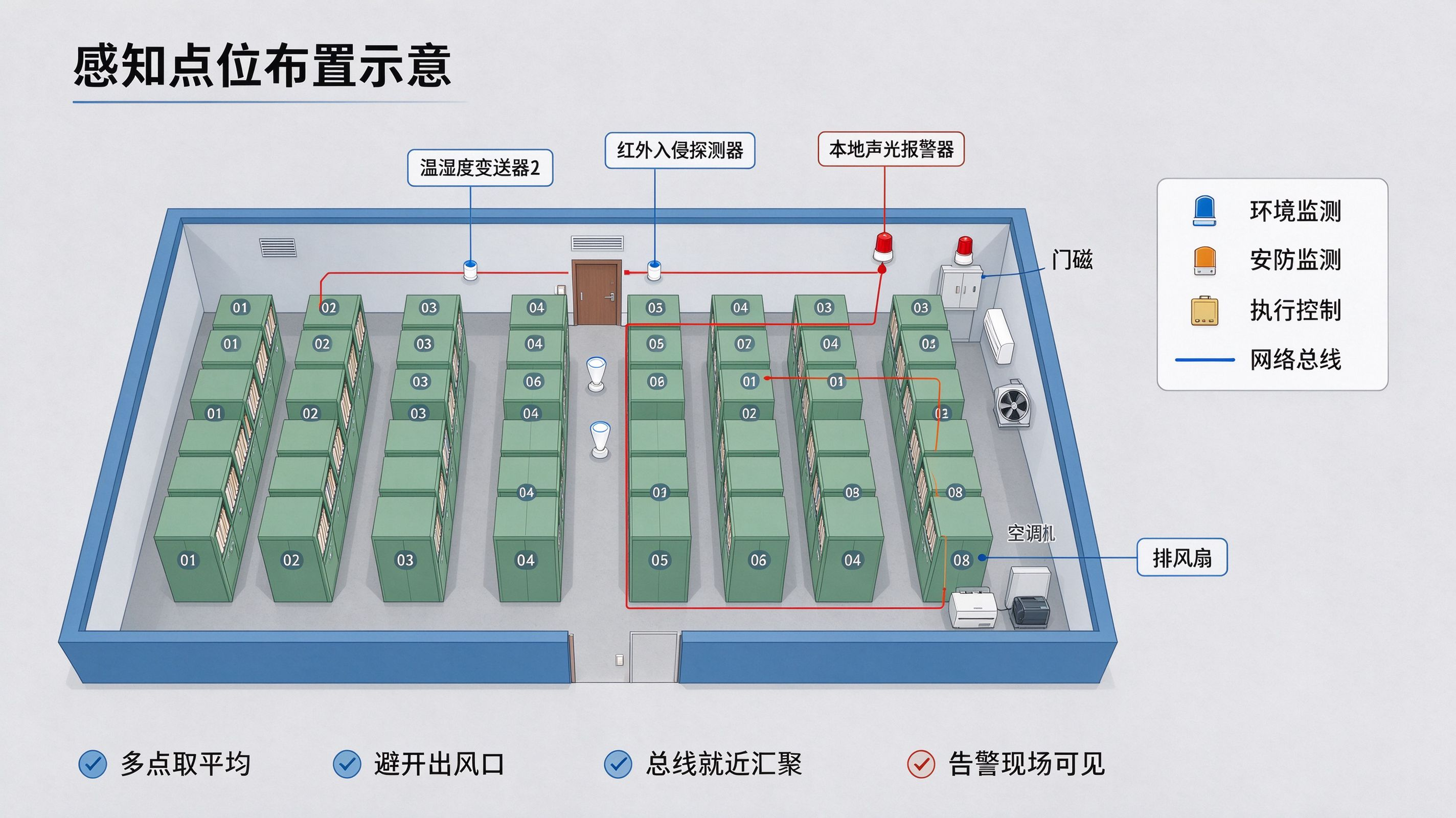

三、感知执行层硬件选型与点位布置（低成本选型清单）

硬件选型坚持够用原则，拒绝功能过剩设备，分基础标配款和可选升级款，用户可以按预算自由裁剪。

3.1 标配感知终端（必选）

1. RS485温湿度变送器 精度：温度±0.3℃，湿度±3%RH；满足档案标准区间14-24℃，45%-60%RH；单间20㎡以内档案室布置1台，超过30㎡布置2台，取平均值参与联动，避免单点误触发；传感器避开空调出风口、墙面冷凝位置、阳光直射点位。
2. 门磁开关 安装在档案室入户门，检测门开启、长时间开门未关闭，区分正常开门和异常超时开门，开门事件自动记录时间、人员操作留痕。
3. 红外入侵探测器 布设在档案存放区域，工作日撤防、下班/周末布防；布防状态下检测到人员移动，触发安防告警。
4. 本地声光报警器 网关输出干接点控制，告警时现场声光提示，方便现场值班人员快速发现异常。

3.2 标配执行控制（利旧为主）

采用智能插座或者继电器控制模块，对接原有除湿机、壁挂空调、排风扇，不更换原有设备，只做供电回路的受控改造：

• 湿度高于60%RH → 自动启动除湿机；湿度降到45%RH以下 → 自动停止除湿；
• 温度高于24℃ → 联动空调制冷；温度低于14℃联动制热（按需开启）；
• 支持延时防抖，避免湿度在阈值附近来回波动，造成设备频繁启停。

3.3 低成本可选升级感知（预算宽裕再增加）

• 水浸传感器：安装空调下方、窗边、管道位置，预防雨水渗漏、空调滴水泡坏档案；
• 烟感采集模块：对接原有消防烟感，仅采集告警信号，不干预消防主机；
• 光照传感器：采光窗户位置部署，光照超标提醒管理员拉遮光窗帘；
• 简易门禁：替换普通门锁，刷卡开门，记录开门人员信息。

3.4 组网方案（两种方案二选一）

1. 有线RS485方案（推荐，成本最低、稳定）：所有传感器一条屏蔽双绞线总线串联，接入小型边缘网关，总线布线工程量小，适合装修允许简单走线的档案室；
2. 无线LoRa方案：不方便布线、已完成精装的档案室，无线传感器电池供电，免布线，设备单价略高，后期定期更换电池。

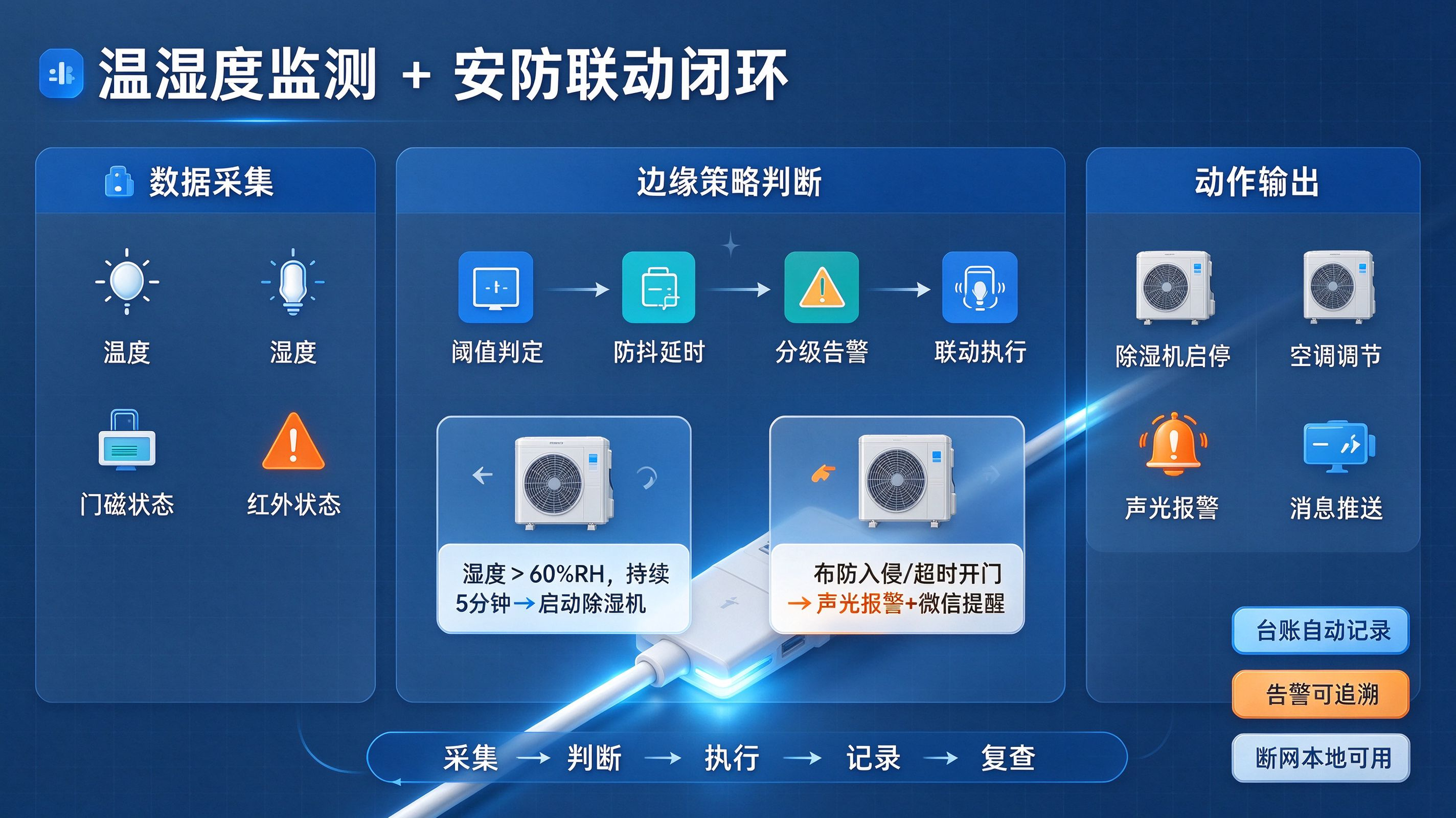

四、简易联动边缘层设计与联动策略

本方案不使用复杂工业级边缘网关，选用小型物联网网关、串口服务器，内置轻量化策略引擎，可视化配置联动规则，无需代码开发，管理员后期可以自行修改阈值。所有联动策略分为环境类联动、安防类联动两大类，设置防抖延时，规避瞬时误报。

4.1 环境类联动策略（温湿度核心）

1. 湿度＞60%RH，持续5分钟判定有效 → 开启除湿机；湿度＜45%RH，持续5分钟 → 关闭除湿机；
2. 温度＞24℃，持续5分钟 → 开启空调制冷；温度＜14℃，持续5分钟 → 关闭制冷，支持制热模式按需启用；
3. 温湿度恢复标准区间，自动停止调控设备，生成一条联动事件记录；
4. 传感器离线、通信中断，单独生成设备故障告警通知管理员检修。

4.2 安防类联动策略

1. 布防状态下，红外探测器触发入侵信号 → 本地声光报警、平台弹窗、推送告警消息；
2. 档案室门开启超过15分钟没有关闭 → 超时开门告警；
3. 非工作时段（夜间、节假日）开门，直接触发告警；
4. 安防告警和环境告警分开分级，入侵、超时开门为一级紧急告警；温湿度超标为二级重要告警；传感器离线为三级提示告警。

4.3 断网保护机制

网关本地缓存最近7天温湿度数据、告警记录；外网中断时，自动联动、本地声光告警功能不受影响；网络恢复后自动补齐缺失数据，保证台账连续，不会因为外网故障丢失记录，满足档案检查台账要求。

五、轻量化平台应用层功能设计

平台摒弃大型孪生平台的冗余模块，聚焦档案管理员高频使用功能，支持电脑网页端、手机H5查看，不用安装APP，降低使用门槛。

5.1 实时监控看板

首页展示档案室实时温度、湿度、设备运行状态、布防状态、在线传感器数量；支持一键切换布防/撤防模式，工作日上班一键撤防，下班一键布防。

5.2 数据台账与报表模块

自动持续存储温湿度数据，支持按日、周、月查询历史曲线；一键导出DA/T 42-2022要求的温湿度记录表PDF/Excel，直接用于档案主管部门检查，彻底替代纸质手写台账。

5.3 告警管理模块

告警列表记录所有温湿度超限、入侵、超时开门、传感器离线事件，包含告警时间、告警点位、告警值、处置状态；管理员可以对告警做确认、备注，形成简单闭环记录。告警推送方式支持微信消息推送，可添加多名接收人，分管领导、档案员同时接收通知。

5.4 系统配置模块

温湿度阈值修改、布防时间段设置、联动开关启停时间修改、告警接收人管理；支持账号分级，管理员拥有配置权限，普通浏览账号只能查看数据，不能修改联动策略。

5.5 部署方式二选一

1. 云轻量化部署（推荐，投入最低）：网关上云，不需要额外服务器，按点位轻量化云服务，免机房维护；适合绝大多数基层单位；
2. 本地单机部署：网关对接单位内部一台闲置办公电脑，软件本地运行，数据不出内网，适合不允许接入公网的单位。

六、落地实施案例（某街道办事处档案室实例）

6.1 案例概况

街道档案室，单间面积32㎡，存放文书档案、业务档案；原有设备：壁挂空调1台、家用除湿机1台、普通网络摄像头2个；原有管理模式：档案员每天上下午手工抄写温湿度登记本，周末无人值守，曾经出现过雨季湿度超标霉变隐患，预算有限，不允许大规模改造。 建设预算定位：低成本改造，优先利旧原有空调、除湿机、监控。

6.2 本项目硬件配置清单

1. RS485温湿度变送器 2台；
2. 门磁探测器1套；
3. 红外双鉴探测器1台；
4. 小型物联网边缘网关1台；
5. 继电器控制模块2路（控制除湿机、空调）；
6. 本地声光报警器1台；
7. 屏蔽双绞线、电源、辅材一批。

6.3 实施流程

1. 现场踏勘，确定传感器、网关、报警器安装位置，走线规划；全程不破坏墙面、地面；
2. 布线、传感器固定、网关安装、继电器接入除湿机、空调供电回路；
3. 网关上电调试，配置温湿度阈值、布防时间段、联动策略，绑定管理员微信；
4. 单点测试：模拟湿度超标，验证除湿机自动开启；模拟关门超时、红外入侵，验证声光+微信告警；
5. 试运行7天，微调防抖延时，消除误报；
6. 培训档案员：查看曲线、导出月报、布撤防操作、简单故障排查；交付使用。

6.4 改造后效果

1. 7×24小时自动采集存储温湿度，每月一键导出台账，迎接档案检查不再手写表格；
2. 雨季湿度超标自动开启除湿，温度超标自动开空调，不用档案员来回跑档案室开关设备；
3. 下班布防之后，有人闯入、门长时间不关，微信立刻推送告警，夜间、节假日隐患可以第一时间处置；
4. 整套系统稳定运行，后期该街道新增一间档案室，直接新增传感器接入原有网关平台，平滑扩容；
5. 原有摄像头继续保留，平台可以跳转调取监控画面，告警发生时快速查看现场视频。

6.5 本案例存在的局限（如实说明）

本方案属于简易轻量化方案，不是完整八防系统：没有有害气体、粉尘、专业净化设备、3D可视化大屏；不满足高等级档案馆、永久库房的高标准建设需求；如果后续升级，可以在现有网关基础上，逐步叠加水浸、烟感、恒温恒湿一体机、门禁模块。

七、系统安全与可靠性设计

1. 通信安全：网关和传感器采用Modbus RTU，内网总线传输；云传输版本采用加密传输；
2. 权限管控：区分管理员账号、浏览账号，联动阈值、布防策略只有管理员可以修改；
3. 防抖与防误报：所有告警条件增加持续延时判定，瞬时波动不会触发告警；
4. 供电保障：网关、传感器接入UPS备用电源（可选升级），停电后短时间内继续监测告警；
5. 日志留存：温湿度、告警、布撤防操作日志至少保存1年，满足档案审计追溯要求。

八、工程实施、交付与运维

8.1 实施周期

小型单间档案室，现场施工+调试，1天内完成部署，7天试运行，快速上线。

8.2 交付物

点位布置图、接线图、硬件设备清单、平台账号、操作手册、试运行记录、温湿度报表模板。

8.3 运维服务

1. 标准质保1年，远程协助排查问题；
2. 远程指导修改阈值、调整联动策略，无需上门；
3. 传感器定期校准提醒，建议每年校准一次温湿度传感器，保证数据合规；
4. 支持点位扩容升级，无缝对接后续新增感知设备。

九、方案优势总结

1. 投入可控、低成本：最大化利旧原有除湿、空调、监控，不强制采购昂贵恒温恒湿一体机、大型服务器；
2. 落地快、施工简单：走线少，不破坏档案室装修，基层单位容易立项审批；
3. 贴合基层痛点：解决人工登记台账麻烦、无人时段隐患无法预警两大核心痛点，满足档案检查基础要求；
4. 策略灵活、断网可用：本地网关独立联动，不依赖外网；
5. 弹性扩展：基础版先行上线，资金到位后逐步叠加水浸、烟感、门禁、净化设备，升级为完整八防系统；
6. 标准合规：温湿度管控指标对齐DA/T 42-2022，导出报表可直接用于档案业务检查。

十、版本升级路线参考

• 版本1（本方案）：温湿度监测+门磁+红外安防联动，基础低成本版；
• 版本2：增加水浸、烟感采集，完善防火防水监测；
• 版本3：增加门禁、光照传感器，接入恒温恒湿净化一体机，形成完整八防轻量化系统；
• 版本4：升级国产化网关、3D可视化平台，对接上级档案监管平台，对标大型智慧档案馆标准。
