一、方案总则

1.1 项目背景与建设目标

存量档案馆多数已建成多年，普遍存在“老系统、老设备、老线路、老台账”问题：早期建设的温湿度单机控制器、普通门禁、模拟/半模拟监控、独立报警主机、消防报警系统彼此割裂，数据无法互通，管理人员需要在多个平台之间切换查看；新增设备又常面临协议不开放、品牌绑定、线路不兼容、改造施工影响档案安全等问题。同时，随着档案安全要求提升，传统“三防、六防”已难以满足现代档案库房精细化管理需求，需要向十二防体系扩展，形成更完整的档案安全能力闭环。

本方案面向已建成投用的档案馆，坚持利旧为先、扩容为主、分步实施、安全不停产的原则，在尽量保留原有监控、安防、消防、空调、除湿等设备的基础上，通过边缘网关、协议适配、数据采集、策略联动和统一可视化接入，补齐存量档案馆在环境监测、安防联动、消防接入、门禁集成、能耗统计、日志审计等方面的短板，实现从“单一设备监控”向“十二防体系化防护”升级。

建设目标：

1. 兼容对接原有监控系统、消防系统、门禁系统、温湿度控制系统，减少重复投资，降低改造风险；
2. 建立档案十二防体系：防火、防潮、防高温、防低温、防光、防尘、防有害气体、防虫、防鼠、防盗、防污染、防泄漏；
3. 实现存量设备数据统一采集、统一监控、统一告警、统一报表，打破信息孤岛；
4. 建立跨系统联动机制，环境异常、安防异常、消防异常事件自动联动处置，提升应急响应速度；
5. 满足DA/T 42-2022《档案库房技术管理规范》及相关安防、消防、保密检查要求，形成可追溯台账；
6. 支持分期扩容，后续可增加3D可视化、能耗分析、智能门禁、AI视频分析、库房环境预测等模块。

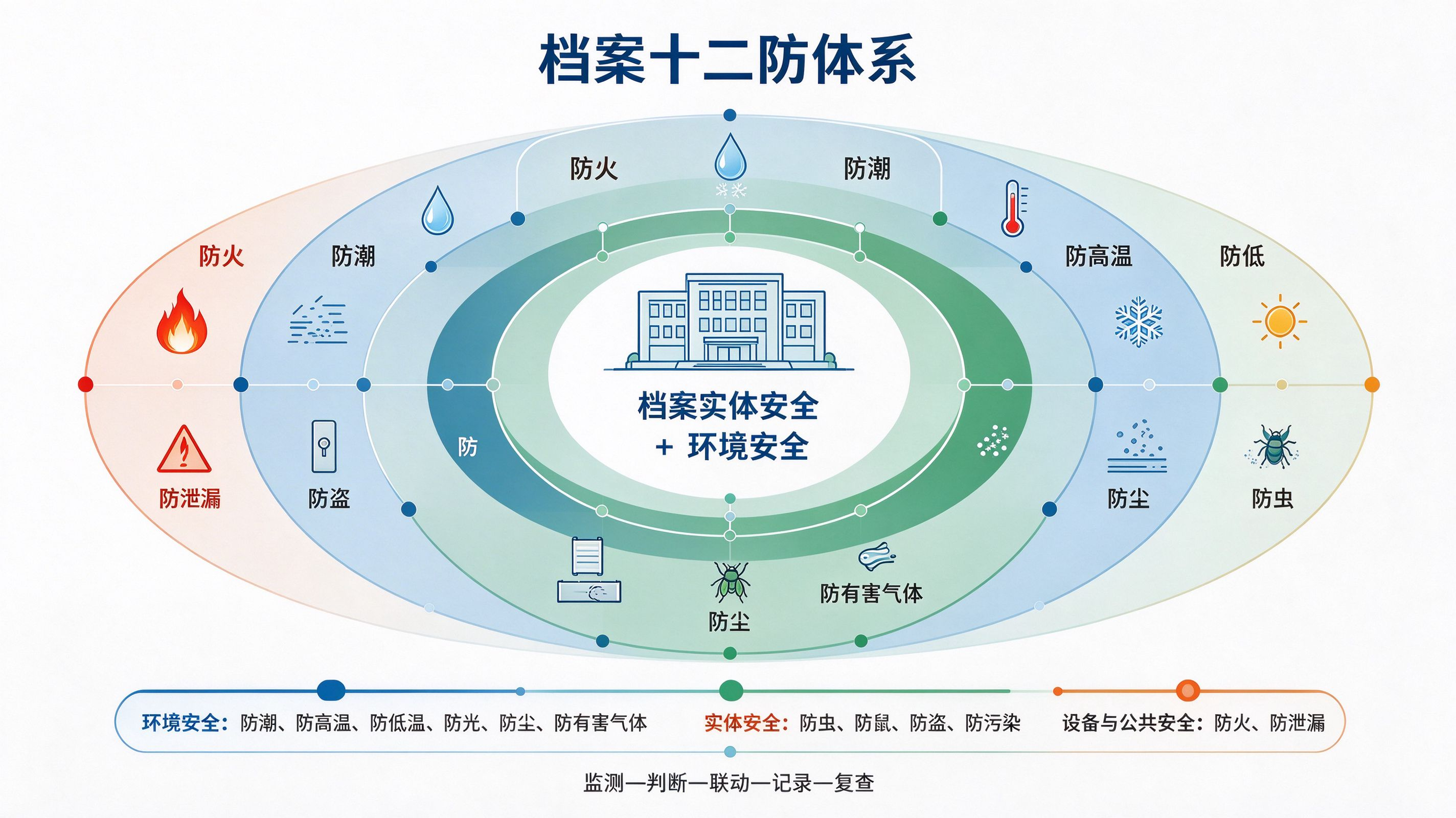

1.2 十二防体系建设要点

存量档案馆改造应围绕档案实体安全和环境安全，建立十二防能力：

1.3 设计依据

1. DA/T 42-2022《档案库房技术管理规范》
2. DA/T 101—2024《恒温恒湿档案库房空调工程施工及质量验收规范》
3. DA/T 18《档案库房防光规范》
4. GB 50116《火灾自动报警系统设计规范》
5. GB 50348《安全防范工程技术标准》
6. GB 50052《供配电系统设计规范》
7. 《机关档案管理规定》
8. 档案馆原有系统资料、设备说明书、竣工图纸

1.4 方案范围

本方案覆盖存量档案馆的环境监控系统、安防监控系统、门禁系统、消防报警系统、空调除湿系统、配电系统的兼容对接与功能扩容；包括现场勘查、协议分析、边缘网关部署、接口开发、数据采集、联动策略配置、平台接入、系统联调、人员培训和验收交付。

二、总体改造架构

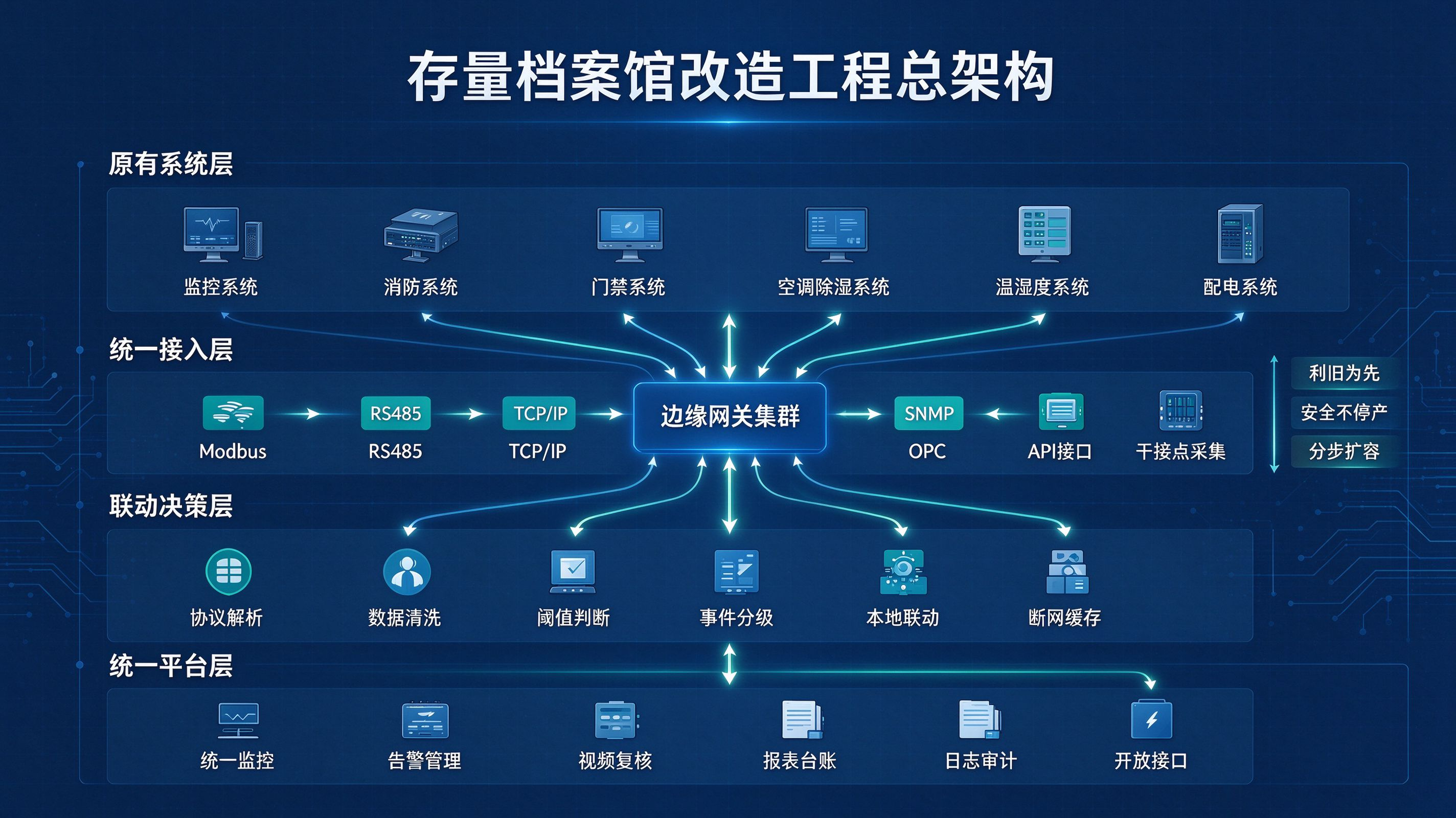

2.1 三层改造架构

存量档案馆改造采用“统一接入层 + 联动决策层 + 统一平台层”的架构，不简单推倒重来，而是通过接入层把存量设备统一汇聚起来。

• 统一接入层：部署边缘网关、协议转换器、数据采集模块，对接原有监控、消防、门禁、空调、除湿、配电等系统；
• 联动决策层：在边缘侧完成协议解析、数据清洗、阈值判断、事件分级、本地联动策略执行；
• 统一平台层：建设统一监控平台，实现数据展示、告警管理、报表统计、日志审计、视频复核和接口开放。

2.2 改造原则

1. 利旧优先：原有系统能接入的不更换，能利用的不重复建设；
2. 安全不停产：改造期间保证档案库房正常运行，新增系统与原系统隔离接入；
3. 协议开放：支持Modbus、TCP/IP、RS485、SNMP、OPC、数据库视图、HTTP API等多种接口；
4. 分步扩容：先做数据接入和告警统一，再做联动升级，最后做平台可视化与审计升级；
5. 可追溯：所有采集、告警、联动、操作记录完整留存，满足档案检查要求。

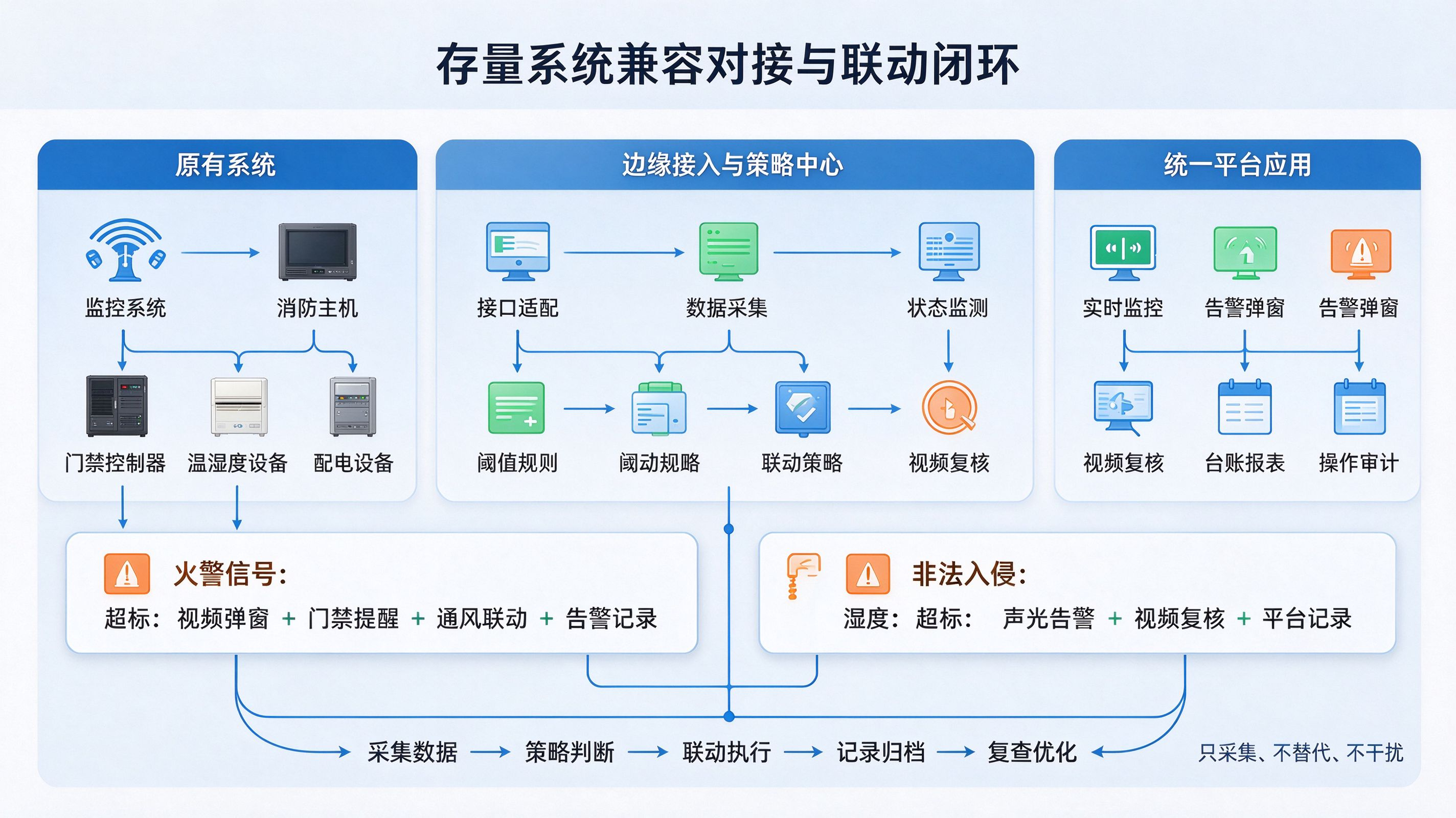

三、原有系统兼容对接设计

3.1 监控系统对接

存量档案馆常见监控系统包括模拟录像机、网络录像机、同轴高清、平台管理软件等。改造对接方式：

1. 平台级对接：原有监控平台支持SDK、API或数据库视图时，通过接口获取视频列表、设备状态、录像信息；
2. 设备级对接：通过ONVIF、RTSP、HTTP接口直接接入摄像头或录像机；
3. 事件级对接：获取摄像头在线/离线、录像状态、硬盘状态、视频遮挡等事件；
4. 联动复核对接：告警发生时，平台自动调出对应区域摄像头画面，支持手动点播和录像回放。

对接目标：不改变原有监控系统录像存储和权限管理，新增系统只做状态采集与视频复核。

3.2 消防系统对接

消防系统对接必须坚持“只采集、不替代、不干扰”的原则。

1. 通过消防主机输出模块、干接点、RS485、TCP/IP或专用协议采集火警、故障、隔离、反馈等信号；
2. 对火警信号进行声光告警、弹窗提醒、视频复核、门禁联动、通风设备联动；
3. 消防系统仍保持独立运行，新增系统不直接控制消防主机核心设备；
4. 消防信号与环境、安防事件分级管理，火警为最高优先级。

3.3 门禁系统对接

1. 对原有门禁控制器通过RS485、TCP/IP或数据库视图对接；
2. 采集刷卡记录、开门时间、门号、人员信息、门磁状态、异常开门事件；
3. 实现门禁与入侵报警、消防告警、区域管控联动；
4. 对不具备接口的旧门禁，可通过新增门禁模块或更换控制单元实现升级。

3.4 温湿度与空调除湿系统对接

1. 对原有温湿度控制器、除湿机、空调机组、恒温恒湿机组进行协议对接；
2. 采集温度、湿度、运行模式、设定值、电流、故障码、滤网状态；
3. 对支持控制的设备实现阈值联动，对不支持控制的设备仅做监测与告警；
4. 老旧设备无法协议对接时，采用电量采集、状态采集、继电器控制等方式进行半接入改造。

3.5 配电与其他系统对接

1. 通过智能电表、电量模块、开关状态采集模块接入配电系统；
2. 监测电压、电流、功率、功率因数、开关状态、漏电报警；
3. 对接漏水检测、光照检测、气体检测、烟感、红外等新增设备；
4. 形成对档案库房水、电、环境、安防、消防的综合监控能力。

四、十二防体系扩容设计

4.1 防火能力扩容

• 新增消防信号采集模块，接入烟感、温感、消防主机；
• 增加电气火灾监测，对配电回路、线缆温度进行监测；
• 火警触发后联动视频弹窗、门禁提醒、通风设备控制、声光告警；
• 建立消防事件台账，记录火警、故障、恢复时间。

4.2 防潮与防污染能力扩容

• 对原有温湿度系统进行数据接入，增加关键测点；
• 在空调下方、管道井、卫生间附近、机房区域部署水浸监测；
• 增加露点监测，预防结露；
• 联动除湿机、空调、新风、排风设备，实现湿度闭环控制。

4.3 防高温与防低温能力扩容

• 建立温度分区监测，避免单点故障导致漏报；
• 高温时联动空调制冷、新风散热；
• 低温时联动制热或防冻设备；
• 对空调运行状态、故障状态进行连续监测，防止设备停机引发环境失控。

4.4 防光能力扩容

• 在有窗户、照明较强的区域增加光照和紫外线监测；
• 光照超标时联动遮光卷帘、照明控制；
• 形成光照超标记录，用于档案防护评估。

4.5 防尘与防有害气体能力扩容

• 增加PM2.5、粉尘、VOC、甲醛等空气质量监测；
• 联动净化机、新风机、排风设备；
• 建立空气质量趋势分析，评估档案保存环境。

4.6 防虫、防鼠与防污染能力扩容

• 部署虫鼠监测终端，记录活动频次与位置；
• 与门禁、视频、消杀设备形成联动；
• 对潮湿、积水、异味等污染源进行综合监测；
• 建立虫害、鼠害、污染事件台账。

4.7 防盗能力扩容

• 对接原有门禁和视频监控系统；
• 增加红外入侵、周界报警、异常开门、超时开门监测；
• 实现入侵报警与视频复核联动；
• 对重点库房、机房、出入口加强区域管控。

五、联动策略设计

5.1 环境类联动

1. 湿度＞60%RH并持续有效 → 启动除湿设备；
2. 湿度＜40%RH并持续有效 → 停止除湿或启动加湿；
3. 温度＞24℃并持续有效 → 启动空调制冷；
4. 温度＜14℃并持续有效 → 启动制热或告警；
5. 光照超标 → 关闭照明或联动遮光卷帘；
6. VOC、粉尘超标 → 启动新风净化。

5.2 安防类联动

1. 非法入侵 → 声光告警、视频弹窗、门禁提醒；
2. 超时开门 → 平台告警、视频复核；
3. 非工作时段开门 → 高优先级告警；
4. 火警信号 → 视频弹窗、门禁提醒、通风设备联动。

5.3 故障类联动

1. 空调故障 → 环境告警+设备故障告警；
2. 通信中断 → 设备离线告警；
3. 配电异常 → 漏电、过流、缺相告警；
4. 滤网、水箱异常 → 运维提醒。

六、平台功能设计

6.1 统一监控中心

• 展示各库房温度、湿度、门禁、视频、消防、设备运行状态；
• 支持分区、分层、分区域查看；
• 实现一张图总览档案安全状态。

6.2 告警管理

• 告警分级：火警、入侵为一级；温湿度超标、设备故障为二级；离线、维护提醒为三级；
• 告警方式：平台弹窗、声光、短信、微信推送；
• 告警闭环：确认、派单、处置、复查、归档。

6.3 报表与台账

• 温湿度月报、设备运行报表、告警报表；
• 十二防能力评估报表；
• 操作日志、联动日志、审计日志。

6.4 视频复核模块

• 与原有监控系统对接，实现告警联动视频弹窗；
• 支持摄像头分组、快速点播、录像回放；
• 提升安防事件确认效率。

6.5 接口开放能力

• 提供REST API、数据库视图、消息队列等接口；
• 支持对接上级档案监管平台、OA系统、资产管理系统；
• 为后续3D可视化、AI分析、能耗预测预留接口。

七、工程实施与风险控制

7.1 实施步骤

1. 现场勘查与资料收集：整理原有系统图纸、说明书、接口情况；
2. 协议分析与方案细化：确定哪些系统可直接对接，哪些需要改造；
3. 边缘网关与采集模块部署：新增设备尽量就近接入，减少施工影响；
4. 单点调试：逐系统调试数据采集、状态显示、告警功能；
5. 联动联调：测试环境、安防、消防联动逻辑；
6. 试运行与优化：消除误报、漏报，优化阈值和防抖参数；
7. 培训与验收：完成操作培训、文档交付和项目验收。

7.2 风险控制

1. 原有系统不开放协议：采用干接点、状态采集、半接入方式，避免强行改造；
2. 施工影响档案安全：制定施工安全方案，避开档案查阅高峰，现场配备消防和防护措施；
3. 改造影响原系统运行：新增系统采用旁路采集或隔离接入，不影响原系统独立运行；
4. 误报漏报：增加防抖延时、多点比对、离线判断、人工确认机制；
5. 后期扩容困难：统一采用标准协议和模块化平台，避免品牌绑定。

八、方案优势总结

1. 利旧改造，投资可控：最大限度保留原有监控、消防、门禁、空调系统；
2. 兼容多系统，打破孤岛：实现环境、安防、消防、门禁、配电统一接入；
3. 升级十二防，体系更完整：从单一防护升级为系统化档案安全能力；
4. 改造不停产，风险更低：以接入式改造为主，减少对档案业务影响；
5. 联动更智能，响应更快：跨系统事件联动，提升应急处置能力；
6. 台账可追溯，满足检查：符合DA/T 42-2022等相关规范要求。
