国产物联网网关在档案馆中的应用：温湿度传感器与安防设备联动方案

国产物联网网关在档案馆中的应用：温湿度传感器与安防设备联动方案

物联网・盛世宏博・国产物联网网关、档案馆温湿度监测、安防设备联动

关键词：国产物联网网关、档案馆、温湿度传感器、安防联动、边缘计算、Modbus、RS485、智慧档案、DA/T 42-2022、国产化物联网 标签：国产网关、档案环境监控、安防设备联动、边缘智能、智慧档案馆、物联网方案

一、方案概述

随着档案馆智能化建设进入国产化、精细化、高可靠阶段，传统温湿度控制器与安防设备独立运行的模式已难以满足档案安全管理要求。温湿度超标无法及时调节、安防事件发生时缺少环境联动、设备状态分散、数据无法统一追溯，成为很多档案馆升级改造中的共性问题。

国产物联网网关作为档案馆物联网系统的边缘核心，能够向下接入温湿度传感器、门禁、红外探测器、烟感、水浸、空调、除湿机、声光报警器等设备，向上对接监控平台或本地管理系统，通过内置策略引擎实现“环境监测—智能判断—联动控制—记录追溯”的闭环。相比依赖云端平台的方案，国产网关具备本地计算、本地联动、断网运行的优势，更适合档案库房对稳定性、安全性和数据自主性的要求。

本方案以国产物联网网关为核心，围绕温湿度监测与安防设备联动展开，强调国产化硬件、标准工业协议、边缘策略执行和日志审计能力，帮助档案馆以较低改造成本补齐环境安全与安防联动短板。

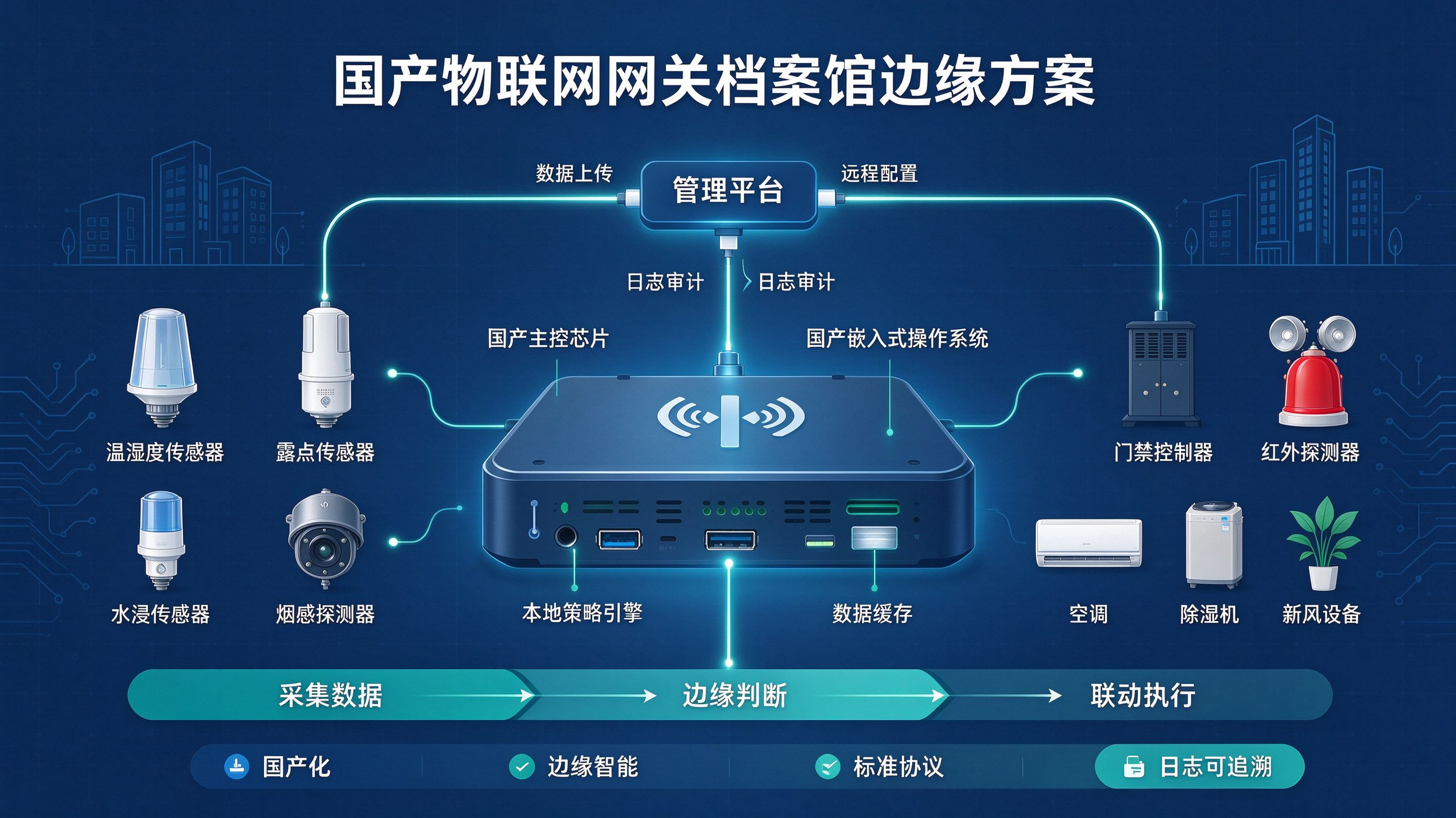

二、总体架构

方案采用“端侧设备 → 国产物联网网关 → 管理平台”三层架构。

• 端侧设备层：包括温湿度传感器、露点传感器、水浸传感器、烟感、门禁、门磁、红外探测器、空调、除湿机、新风设备、声光报警器等；
• 国产物联网网关层：负责协议采集、数据解析、边缘存储、策略判断、联动执行，是整个方案的核心；
• 管理平台层：负责数据展示、远程监控、告警管理、报表统计、日志审计，可部署在本地服务器或国产化平台。

核心特点：

1. 国产网关本地运行，不依赖外网；
2. 环境事件与安防事件统一接入、统一判断；
3. 联动策略在网关边缘执行，响应更快；
4. 所有数据和日志可上传平台，满足追溯要求。

三、国产物联网网关选型与能力要求

3.1 国产化要求

国产物联网网关应满足信创与国产化应用要求，优先具备：

• 国产主控芯片与国产嵌入式操作系统；
• 国产化整机设计，安全可控；
• 支持国产服务器、国产操作系统、国产数据库对接；
• 无强制绑定私有云服务，支持本地独立运行。

3.2 接口与协议能力

网关应具备丰富接口，适应档案馆存量设备接入：

• 以太网接口；
• RS485/RS232串口；
• 开关量输入/输出接口；
• 支持Modbus RTU、Modbus TCP、SNMP、TCP/IP等标准协议；
• 支持MQTT或HTTP上传平台。

3.3 边缘策略能力

网关不能仅做“数据透传”，还应具备本地策略引擎：

• 阈值判断；
• 延时防抖；
• 多条件组合；
• 事件联动；
• 定时任务；
• 告警分级；
• 本地日志存储。

3.4 可靠性要求

• 支持断网运行；
• 支持本地数据缓存；
• 支持断点续传；
• 支持掉电保护；
• 支持远程配置与本地调试；
• 具备看门狗与异常自恢复能力。

四、温湿度传感器接入方案

4.1 传感器选型

档案馆温湿度传感器应优先选择稳定性好、精度高、适合长期监测的国产传感器：

• 测量范围：温度0～60℃，湿度0～100%RH；
• 精度：温度±0.3℃，湿度±3%RH；
• 输出方式：RS485或以太网；
• 通信协议：Modbus RTU/Modbus TCP；
• 安装位置：避开空调出风口、热源、阳光直射和潮湿墙面。

4.2 点位布置

温湿度传感器点位布置应遵循“代表性、均匀性、可维护性”原则：

• 20㎡以内档案室布置1个测点；
• 20～50㎡档案室布置2个测点；
• 50㎡以上按区域加密布点；
• 重点监测档案柜通道、回风口、窗边、机房等位置；
• 关键库房可配置双测点比对，避免单点误报。

4.3 数据采集流程

1. 温湿度传感器采集现场数据；
2. 通过RS485或以太网传输到国产网关；
3. 网关进行协议解析、数据校验、滤波处理；
4. 网关判断是否触发阈值或联动策略；
5. 数据上传管理平台，形成历史曲线和台账记录。

五、安防设备接入方案

5.1 门禁与门磁接入

• 接入门禁控制器或门磁开关；
• 采集开门时间、门号、人员信息、门磁状态；
• 支持异常开门、超时开门、非工作时段开门判断；
• 可联动声光报警器、视频弹窗、平台告警。

5.2 红外探测器接入

• 接入红外入侵探测器或双鉴探测器；
• 支持布防/撤防状态管理；
• 布防状态下检测到人员移动触发告警；
• 可与门禁、视频、声光设备联动。

5.3 烟感与消防信号接入

• 通过开关量或协议接入烟感、温感及消防主机信号；
• 采集火警、故障、恢复状态；
• 火警事件优先触发高等级告警；
• 可联动门禁提醒、视频复核、通风设备控制。

5.4 水浸传感器接入

• 在空调下方、管道井、机房、卫生间附近部署水浸传感器；
• 检测漏水和积水事件；
• 触发平台告警、声光报警和相关设备联动。

5.5 声光报警器接入

• 通过开关量输出控制声光报警器；
• 用于入侵、火警、水浸、温湿度异常等现场告警；
• 可设置告警持续时间、告警频次和解除条件。

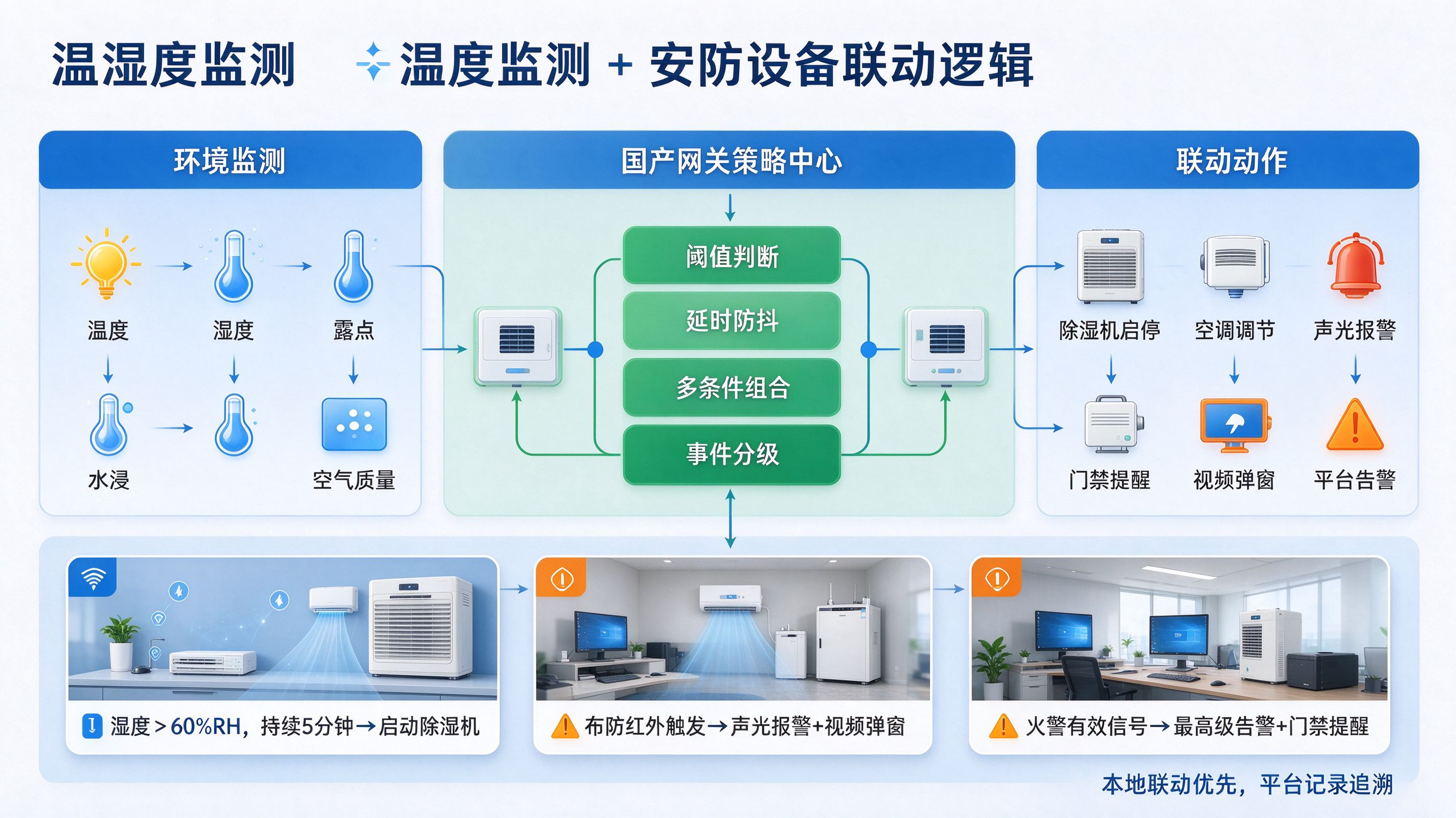

六、联动策略设计

6.1 温湿度超标联动

1. 湿度＞60%RH并持续有效 → 启动除湿机；
2. 湿度＜40%RH并持续有效 → 停止除湿或启动加湿；
3. 温度＞24℃并持续有效 → 启动空调制冷；
4. 温度＜14℃并持续有效 → 启动制热或告警；
5. 温湿度恢复正常区间 → 设备停止或转入稳态运行。

6.2 安防事件联动

1. 红外入侵触发 → 声光报警 + 平台告警 + 视频弹窗；
2. 非法开门 → 声光报警 + 平台告警 + 视频复核；
3. 超时开门 → 平台提醒 + 视频复核；
4. 火警信号 → 高优先级告警 + 视频弹窗 + 门禁提醒；
5. 水浸告警 → 平台告警 + 声光报警 + 相关设备联动。

6.3 复合条件联动

国产网关可实现更精细的复合条件策略：

示例1：

• 条件：湿度＞60%RH 且 持续时间＞5分钟；
• 动作：启动除湿机并记录日志。

示例2：

• 条件：布防状态下红外触发；
• 动作：开启声光报警并上传告警事件。

示例3：

• 条件：非工作时段开门；
• 动作：触发高优先级告警并联动视频复核。

示例4：

• 条件：火警信号有效；
• 动作：关闭非必要通风设备、提醒门禁、触发平台最高级告警。

七、系统工作流程

7.1 日常监测流程

1. 传感器实时采集温湿度与安防状态；
2. 国产网关轮询或接收设备数据；
3. 网关进行数据校验和预处理；
4. 数据上传平台存储；
5. 平台展示实时状态、历史曲线和统计报表。

7.2 告警联动流程

1. 设备采集到异常事件；
2. 网关判断事件有效性；
3. 网关执行本地联动策略；
4. 平台记录告警并通知管理人员；
5. 管理人员确认、处置并复查。

7.3 断网运行流程

1. 网络中断；
2. 国产网关继续本地采集和联动；
3. 网关缓存数据与日志；
4. 网络恢复后自动补传；
5. 平台补齐历史数据，保证台账连续。

八、平台功能设计

8.1 实时监控

• 展示各测点温度、湿度、设备状态；
• 展示门禁、红外、烟感、水浸状态；
• 支持分区查看和设备分组管理。

8.2 告警管理

• 告警列表；
• 告警分级；
• 告警推送；
• 告警确认与处置记录。

8.3 数据台账

• 温湿度历史曲线；
• 日报、周报、月报；
• 设备运行记录；
• 操作日志和联动日志。

8.4 远程配置

• 阈值配置；
• 布防时间配置；
• 联动策略配置；
• 设备参数远程调试。

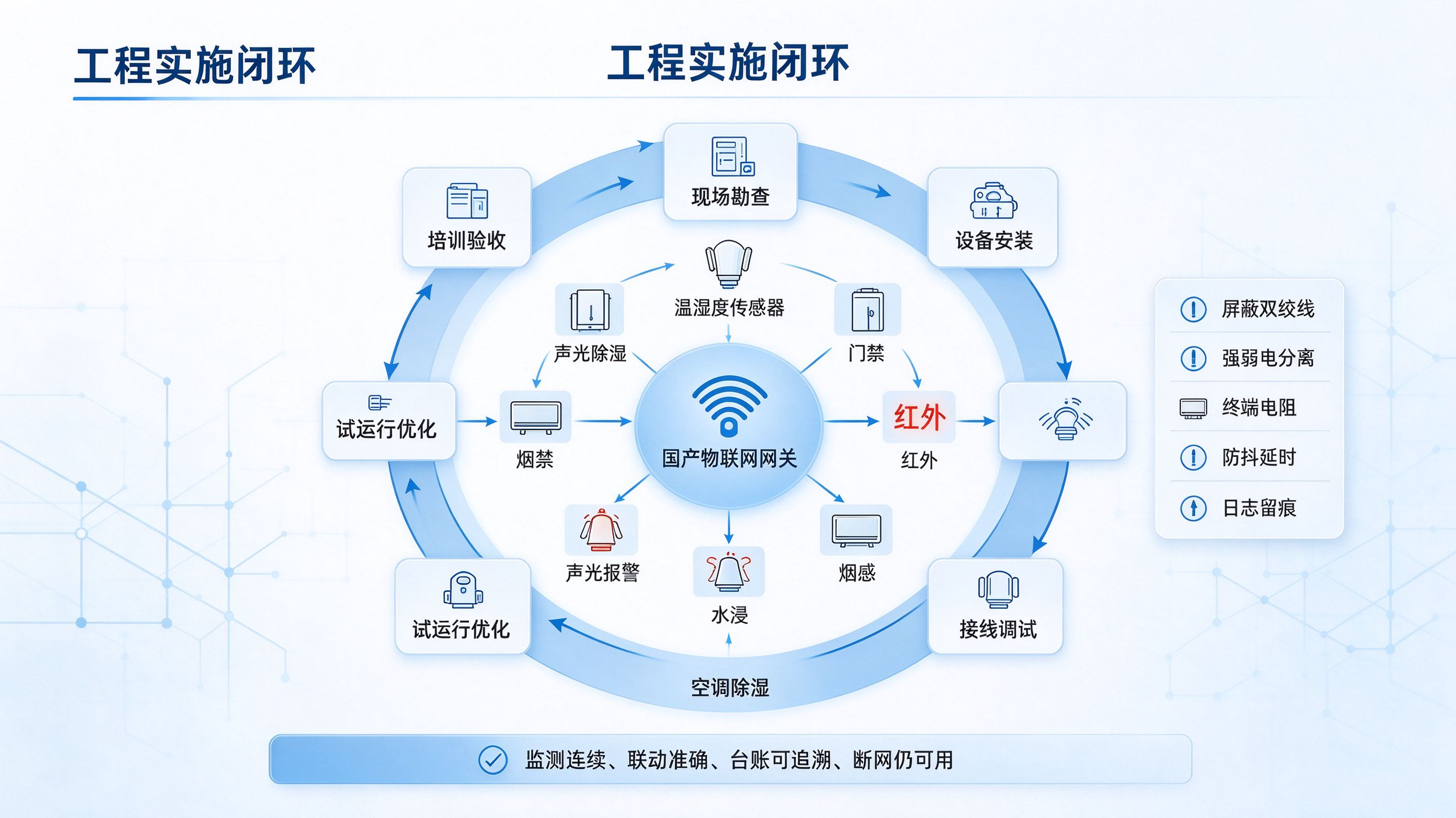

九、工程实施要点

9.1 设备安装

• 温湿度传感器安装在代表性位置；
• 门禁、红外、声光报警器安装在出入口和重点区域；
• 水浸传感器安装在漏水风险点；
• 网关安装在设备间或弱电间，便于接线和维护。

9.2 布线施工

• RS485总线采用屏蔽双绞线；
• 总线两端配置终端电阻；
• 强弱电分开敷设；
• 线缆做好标识和防护。

9.3 调试流程

1. 单设备调试；
2. 网关通信调试；
3. 数据上传调试；
4. 策略联动调试；
5. 告警推送调试；
6. 断网恢复测试；
7. 试运行与优化。

9.4 安全注意事项

• 改造期间不影响档案馆正常运行；
• 新增系统与原有系统保持合理隔离；
• 控制输出增加继电器隔离；
• 策略参数增加防抖延时，避免误动作；
• 所有操作和联动记录留痕。

十、方案优势总结

1. 国产化可靠：采用国产物联网网关，安全自主可控；
2. 边缘智能：本地策略执行，响应快，断网仍可用；
3. 多设备接入：兼容温湿度、门禁、红外、烟感、水浸等设备；
4. 联动闭环：环境监测与安防事件统一联动，提升档案安全能力；
5. 数据可追溯：完整日志和台账记录，满足管理检查要求；
6. 改造成本可控：以接入式改造为主，适合新建与存量档案馆升级。
