Abaqus中超弹性材料的评估

  在Abaqus的材料定义中，超弹性材料作为一大类材料本构模型，其参数的确定非常复杂，需要结合实际实验数据来进行拟合后才得到。为了方便用户对这类材料参数的确定，Abaqus/CAE中提供了材料评估的方法，对超弹性材料的实验数据进行拟合评估，从而确定所选材料本构中的参数。

        本篇就为读者演示材料Abaqus/CAE如何对超弹材料进行评估已经评估之后输出的参数解释。

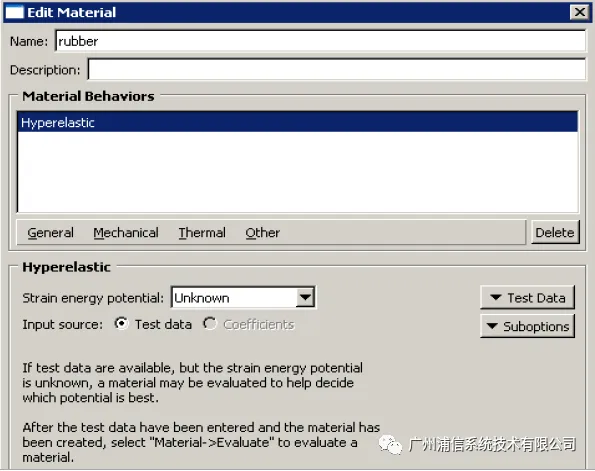

        首先在Property Module 中创建一个超弹性的材料；

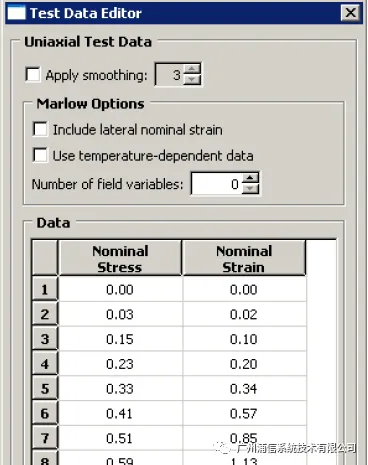

        在定义区域中选择Test data 作为数据的输入来源，应变势能(Strain energy potential)默认为Unknown，选择Test Data，在Uniaxial Test Data 列表中添加超弹材料的实验数据。

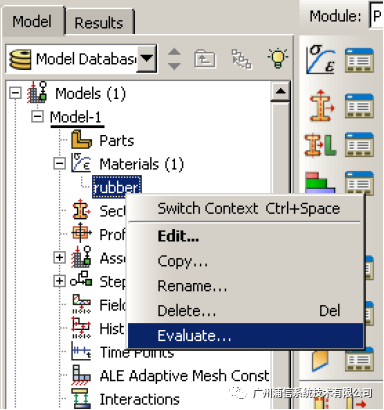

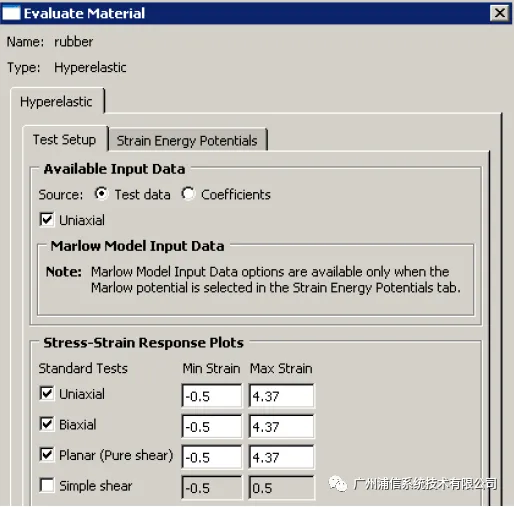

        在Abaqus/CAE的模型树中找到定义的超弹性材料Rubber，右键选择Evaluate，打开材料评估的界面如下图。

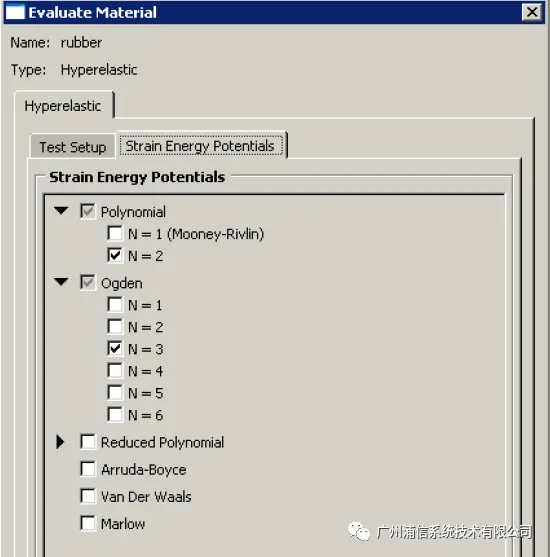

        在Strain Energy Potentials标签页选择对应应变能的能量函数及函数的阶次。


然后点击Evaluate进行评估，结束后会自动显示出评估结果。

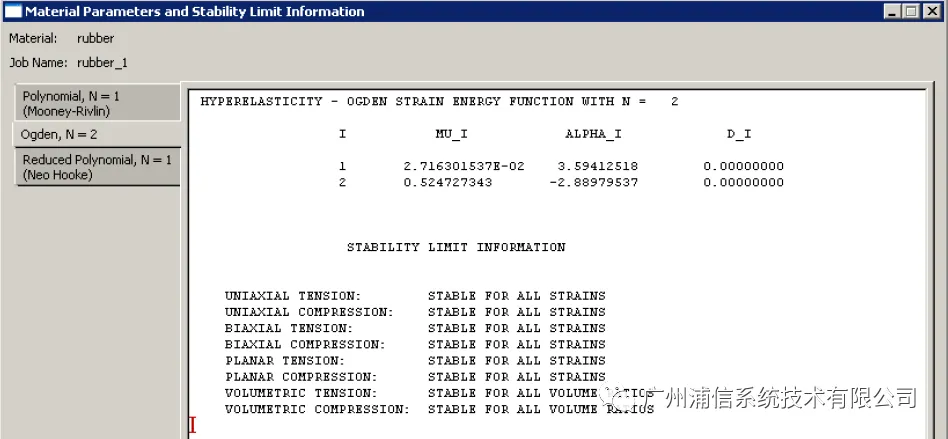

        在如下图中显示的内容可以得到对应应变能函数和阶次的相关参数的值以及稳定信息。

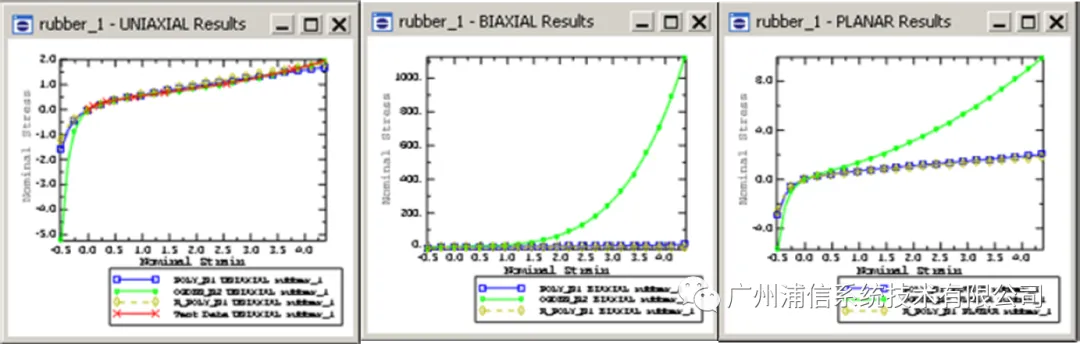

      通过曲线可以直观的表达出所选的材料本构与实验数据之间的匹配程度。
