标准化档案室智慧建设方案：八防安全监控、环境调控一体化成套方案

标准化档案室智慧建设方案：八防安全监控、环境调控一体化成套方案

物联网・盛世宏博・智慧档案馆环境监控

【关键词】标准化档案室，档案室八防，档案库房一体化成套方案，库房环境调控，八防监控系统，温湿度自动调控，边缘网关，DA/T 42-2022，DA/T 101—2024，机关档案室建设 【标签】#标准化档案室 #档案室八防 #档案环境调控 #智慧档案室 #一体化成套监控

目录

1. 方案概述与适用范围
2. 建设依据与标准要求
3. 总体架构：八防感知+边缘联动+环境调控一体化成套架构
4. 八防子系统成套配置（防火、防盗、防潮、防高温、防尘、防光、防虫、防鼠）
5. 环境调控成套设备配置与控制策略
6. 信号接入、组网与供电成套设计
7. 一体化监控平台功能模块
8. 成套联动策略清单
9. 施工、调试标准化流程
10. 分级选型清单（基础版/标准版/增强版）
11. 验收指标与日常运维规范
12. 存量档案室改造适配说明

1. 方案概述与适用范围

本方案面向党政机关、事业单位、国企标准化档案室，为新建档案室或者存量档案室标准化升级提供一套可直接招标、成套交付的八防安全监控+环境调控一体化解决方案。方案聚焦传统八防基础防护目标，把感知传感器、调控执行设备、边缘汇聚网关、监控管理平台打包为标准化成套系统，避免项目设备零散采购、协议不互通、联动失效、资料不统一等常见问题。

方案定位是满足档案保管底线要求，兼顾标准化、轻量化、易落地、性价比，区别于高等级特藏十二防系统，适合常规文书档案、业务档案保管场景，实现24小时不间断监测、自动调控、异常告警、数据留痕，满足档案主管部门检查验收要求。

2. 建设依据与标准要求

• 《机关档案管理规定》
• DA/T 42-2022《档案库房温湿度调控规范》
• DA/T 101—2024《档案库房环境监测设备技术要求》
• DA/T 91-2022《档案馆照明系统设计规范》
• JGJ25《档案馆建筑设计规范》
• GB 50348《安全防范工程技术标准》
• 网络安全等级保护2.0基础要求

库房基准控制指标：温度14℃～24℃，相对湿度45%～60%RH，温湿度日波动范围符合DA/T 42-2022要求。

3. 总体架构：八防感知+边缘联动+环境调控一体化成套架构

整套成套系统分为三层架构，南向统一接入传感器与执行设备，北向对接管理平台，联动逻辑下沉边缘网关，网络中断时基础监测、告警、调控可以独立运行。

【应用层：一体化监控管理平台】
实时看板、告警管理、温湿度曲线、DA/T规范报表、权限审计、短信/内网告警推送、PC/大屏访问
        ↓ MQTT/WebSocket加密北向通信
【汇聚联动层：成套边缘网关单元】
工业边缘网关、串口隔离模块、继电器输出板卡、本地规则引擎、时序缓存、断网自治、本地声光输出
        ↓ RS485 Modbus / 干接点 / PoE
【感知执行层：八防感知+环境调控成套终端】
八防感知传感器｜恒温恒湿净化一体机、新风排风、电动遮光卷帘、门禁、声光告警、捕鼠防虫装置

成套化设计特点：所有配套设备、线缆、模块、软件、说明书、验收资料统一配套，提供成套点位清单、接线图纸、调试文档，减少集成对接工作量。

4. 八防子系统成套配置（防火、防盗、防潮、防高温、防尘、防光、防虫、防鼠）

4.1 防火

设备：烟感、温感探测器（干接点输出）；不替代原有消防主机，只做状态采集协同联动。 监测内容：火情报警、设备故障；联动动作：告警触发，关闭新风、加湿设备，现场声光告警，平台弹窗推送。 布设要点：按消防规范布点，避开空调出风口遮挡。

4.2 防盗

设备：门禁控制器、门磁开关、红外幕帘探测器、PoE监控摄像机。 监测内容：非法开门、非工作时段入侵、门长时间未关闭；联动动作：抓拍录像、声光告警、一级告警推送。 布设要点：库房出入口、窗户内侧，避开密集架遮挡区域。

4.3 防潮

设备：高精度温湿度变送器（带露点输出，Modbus RS485）。 监测内容：湿度、露点；联动动作：湿度高于60%RH启动除湿，低于45%RH启动加湿。

4.4 防高温

设备：同温湿度变送器。 监测内容：库房空气温度；联动动作：温度高于24℃启动制冷，低于14℃停止制冷，低温区间适度保温。

4.5 防尘

设备：PM2.5、压差变送器。 监测内容：颗粒物浓度、库房内外压差；联动动作：压差异常、粉尘超标启动净化+正压新风，维持库房洁净度。

4.6 防光

设备：光照+紫外一体化传感器。 监测内容：光照强度、紫外线辐射值；联动动作：光照、紫外超标自动放下电动遮光卷帘。

4.7 防虫

设备：虫害监测诱捕器、杀虫消毒模块。 监测内容：虫害捕获计数、消毒设备运行状态；联动动作：定时自动启动消杀净化，可设置非工作时段运行，避免人员在场时开启。

4.8 防鼠

设备：电子捕鼠装置、鼠害监测点位。 监测内容：捕鼠状态、设备故障；联动动作：捕获触发告警，推送维保提醒，及时清理。

5. 环境调控成套设备配置与控制策略

成套环境调控单元为标准化配套模块，可根据库房面积选型：

1. 恒湿消毒净化一体机：集成除湿、加湿、空气循环、HEPA净化、等离子消杀，是本方案核心调控主机，支持Modbus协议对接网关；
2. 新风机组+排风机：用于库房内外换气，压差联动控制；
3. 电动遮光卷帘：防光自动执行机构；
4. 精密档案空调：辅助控温，禁止使用电热油汀、电阻丝加热设备；
5. 本地声光告警器：库房现场告警提示。

标准调控策略：

• 湿度＞60%RH：启动除湿；湿度＜45%RH：启动加湿；
• 温度＞24℃：启动制冷；温度＜14℃：停止制冷；
• 紫外光照超标：关闭采光窗卷帘；
• PM2.5超标：启动内循环净化，关闭新风；
• 所有设备具备延时防抖，避免数值小幅波动造成设备频繁启停。

6. 信号接入、组网与供电成套设计

6.1 信号分类

• RS485 Modbus：温湿度、光照、压差、气体类连续监测传感器，屏蔽双绞线手拉手布线，总线两端配终端电阻；
• 无源干接点：烟感、门磁、红外、捕鼠器等开关量告警信号，隔离采集，抗干扰强；
• PoE以太网：门禁、网络摄像机、网口型变送器，独立视频VLAN。

6.2 网络与供电

• 感知专网独立VLAN，与办公网逻辑隔离；
• PoE设备采用工业PoE交换机供电；RS485传感器、继电器模块统一DC24V集中供电；
• 网关、核心告警回路选配小型UPS，市电中断后维持基础告警采集不少于60分钟；
• 弱电箱统一接地，RS485总线增加信号防雷，强弱电管线分开敷设。

7. 一体化监控平台功能模块

平台为成套交付配套软件，B/S架构，浏览器直接访问，无需安装客户端，适配国产浏览器：

1. 库房总览看板：八防状态汇总、温湿度实时数值、设备在线状态；
2. 实时监测与曲线：历史趋势、小时/日/周曲线查询；
3. 告警管理：分级告警、弹窗、短信推送、告警确认、处置归档；
4. 设备控制：授权用户手动启停一体机、新风、卷帘；
5. 报表模块：自动生成DA/T42要求的温湿度记录表，支持Excel、PDF导出；
6. 日志审计：登录、参数修改、远程控制、告警处置全日志留存，不可删除；
7. 权限管理：管理员、库房值班员、查看者三级RBAC权限；
8. 系统配置：阈值模板、联动策略、告警通道、库房分区管理。

8. 成套联动策略清单

1. 防火联动：烟感告警 → 关闭新风、加湿设备、本地声光、平台一级告警；
2. 防盗联动：红外/异常开门 → 抓图录像、声光告警；
3. 防潮防高温联动：温湿度越限 → 一体机自动加湿/除湿、空调启停；
4. 防光联动：紫外/光照超标 → 关闭遮光卷帘；
5. 防尘联动：PM2.5超标 → 启动净化内循环；
6. 防虫联动：定时消杀，上班时段自动锁定消杀功能；
7. 防鼠联动：捕鼠触发，推送维保提醒；
8. 故障联动：传感器断线、网关离线、一体机故障，推送设备故障预警。

9. 施工、调试标准化流程

1. 现场勘测：库房尺寸、围护结构、原有消防安防、管线走向，出具标准化点位图；
2. 管线敷设：屏蔽485线、PoE网线、控制线分离布线，标识编号；
3. 设备安装：传感器、一体机、门禁、摄像机固定，贴唯一点位标签；
4. 网关配置：点位映射、协议调试、阈值录入、联动策略下发；
5. 模拟测试：逐项模拟八防告警场景，验证采集、联动、告警；
6. 断网专项测试：验证网关本地自治、缓存功能；
7. 72小时试运行，排查漂移、误报、启停震荡；
8. 资料交付、人员培训、竣工验收。

10. 分级选型清单（基础版/标准版/增强版）

适合用户根据预算直接选择成套包

基础版（小型档案室，预算有限）

• 八防以监测为主，少量自动调控；温湿度变送器、烟感、门磁、红外、简易一体机、基础网关、二维监控看板；
• 适合1～2间小型档案室，以记录告警为主，少量自动调控。

标准版（推荐，机关标准化档案室主流）

• 全套八防感知、恒湿消毒净化一体机、新风、电动遮光卷帘、门禁视频、工业网关、完整监控平台、报表审计；
• 自动闭环调控，满足档案检查常态化要求，是本方案主推成套包。

增强版（重要档案、多库房集中管理）

• 在标准版基础上增加分区网关冗余、UPS后备、集中大屏、多库房集群管理、远程监管对接，支持后续平滑增加漏水监测升级九防。

11. 验收指标与日常运维规范

核心验收指标

1. 温湿度采集精度满足DA/T 101—2024；
2. 告警响应时延＜3秒；
3. 断网期间网关持续采集、联动、缓存，联网后补传数据无丢失；
4. 所有告警、操作日志长期留存，支持导出审计；
5. 设备心跳上报，断线故障可识别告警。

运维规范

1. 每月巡检网关、交换机、传感器在线状态；
2. 每半年校准温湿度变送器；
3. 定期更换一体机滤网；
4. 每年一次模拟告警抽测，验证联动有效性。

12. 存量档案室改造适配说明

存量档案室改造优先复用原有合格消防、防盗门窗，成套系统以叠加感知、网关、调控主机、平台为主，尽量减少大面积拆改布线；优先采用总线式RS485传感器，布线量小；原有空调、新风具备干接点/Modbus接口可直接接入，不具备接口的可配套继电器控制模块接入，降低改造成本。

配套3张配图方案（16:9，适配本文正文）

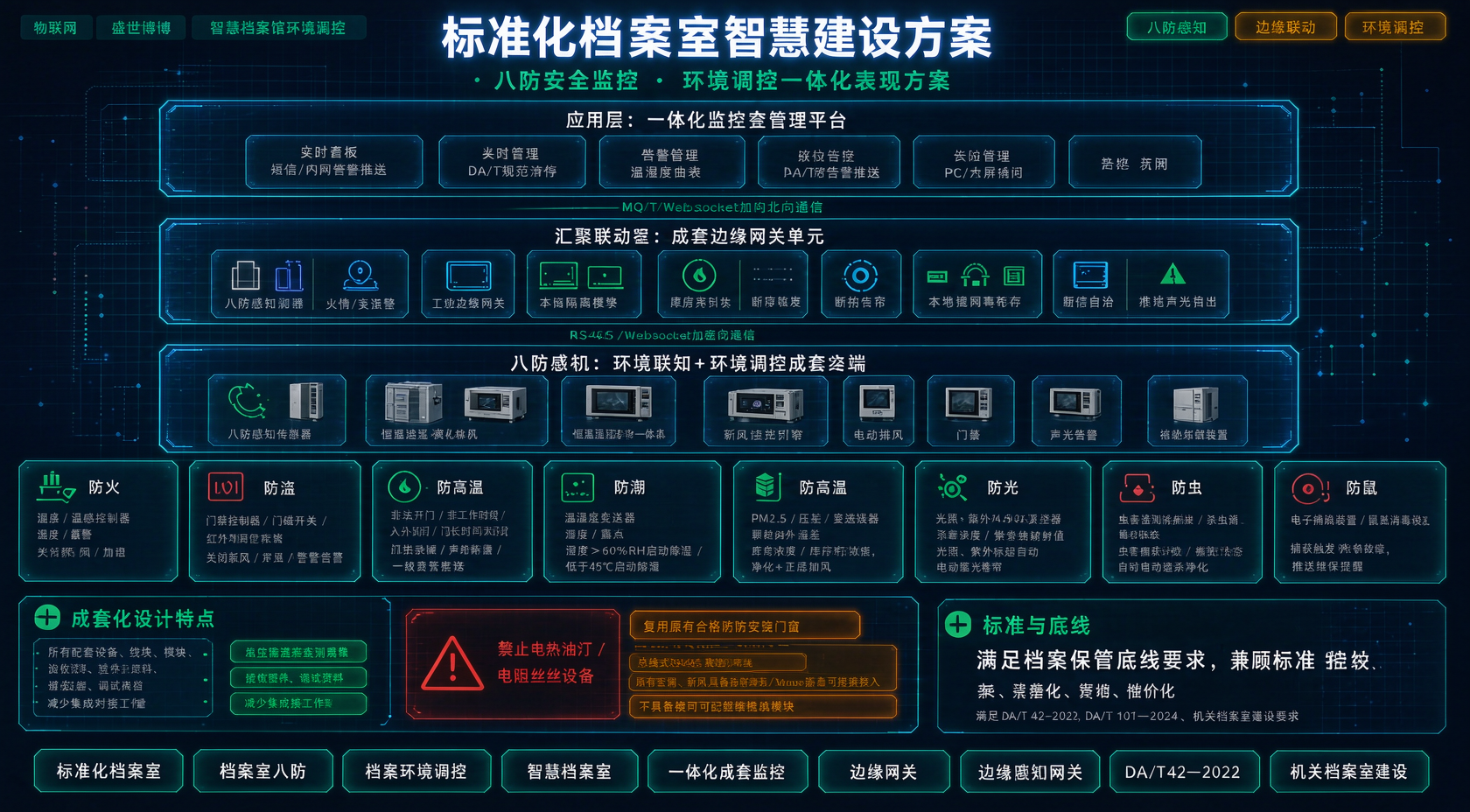

1. 标准化档案室八防一体化成套系统架构拓扑图：感知层、边缘网关汇聚层、平台应用层，标注八大防护子系统与调控设备

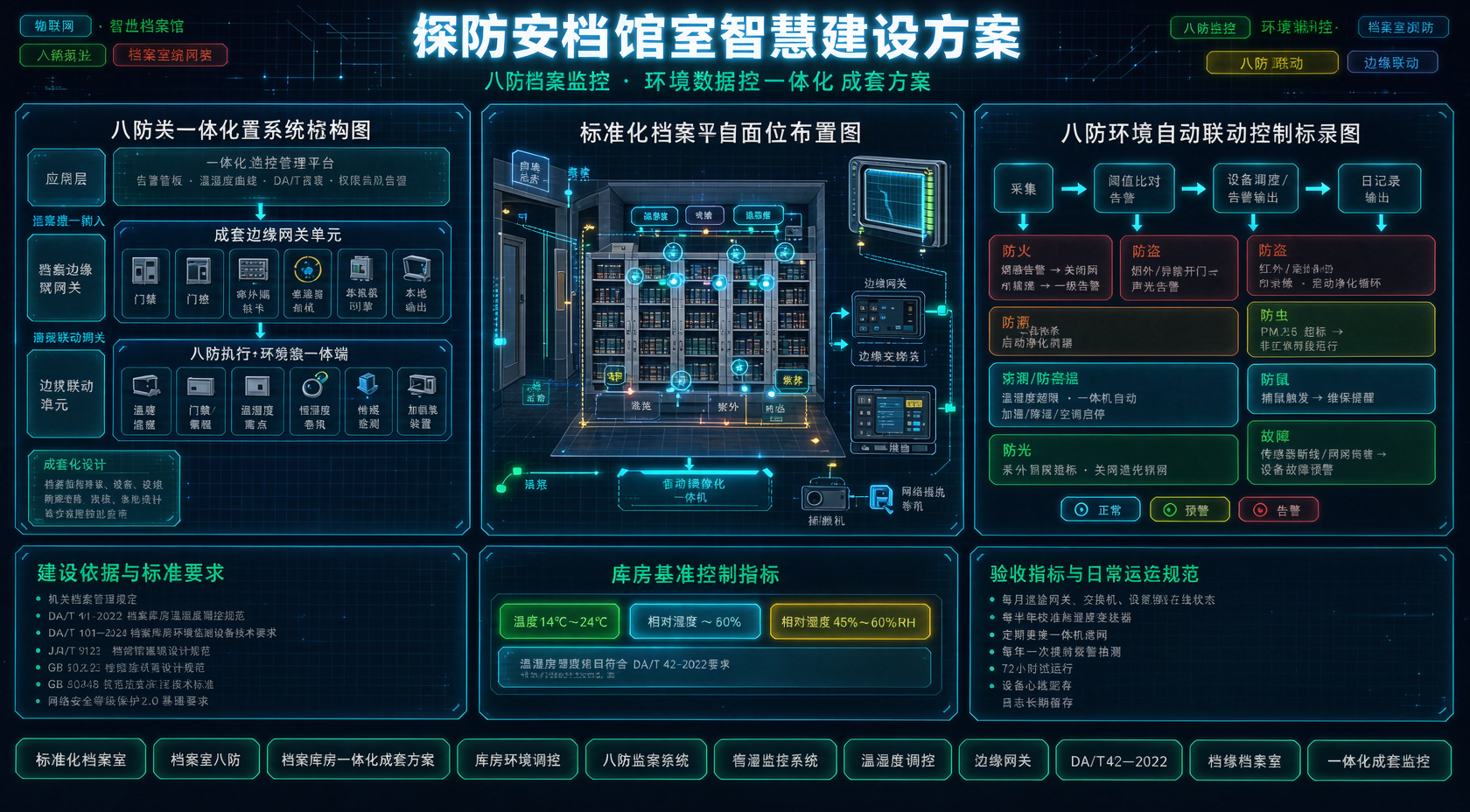

2. 标准化档案室库房平面点位布置图：标注温湿度、烟感、红外、光照传感器、一体机、门禁、卷帘点位

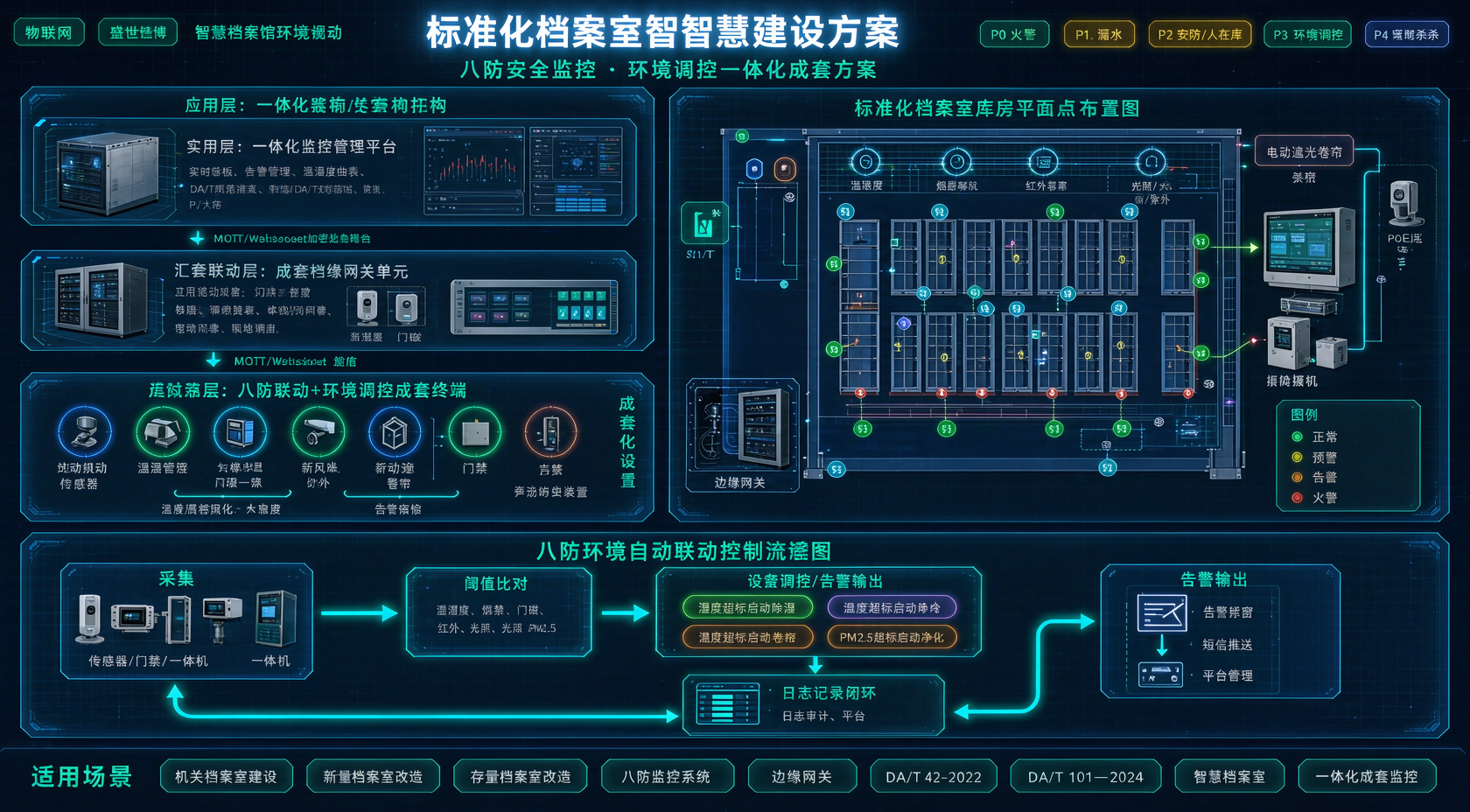

3. 八防环境自动联动控制流程图：采集→阈值比对→设备调控/告警输出→日志记录闭环
