一、方案概述

高密算力IDC、GPU机柜、存储机柜长期面临局部热点隐患：机房空调回风温度达标，但机柜内部服务器进风、中部风道、背板出风位置热量堆积，单点快速超温，造成CPU/GPU降频、硬盘故障、业务中断。 常规简单单点阈值告警存在大量缺陷：气流瞬时扰动、传感器短时跳变、探头被冷风直吹、单测点故障，都会触发无效告警，运维疲劳，真正的热点告警被淹没。 本方案基于机柜三点式以太网温湿度测点（进风、中部、回风微型RJ45温湿度传感器），设计一套多测点联动、时序滤波、温差判定、故障隔离的告警逻辑。不再只依靠单一温度绝对值触发告警，结合绝对值阈值、机柜内外温差、温升速率、测点之间相关性、传感器在线状态综合判断热点风险；告警输出分级，支持推送通知、联动精密空调、机柜调速风机、视频弹窗、工单生成。 方案向下兼容Modbus TCP / SNMP协议以太网微型温湿度传感器，可直接对接上一篇协议转换网关，适合新建IDC机柜监控改造、存量动环平台告警逻辑迭代，同样可以迁移到档案密集架柜、配电柜柜内微环境监测场景。

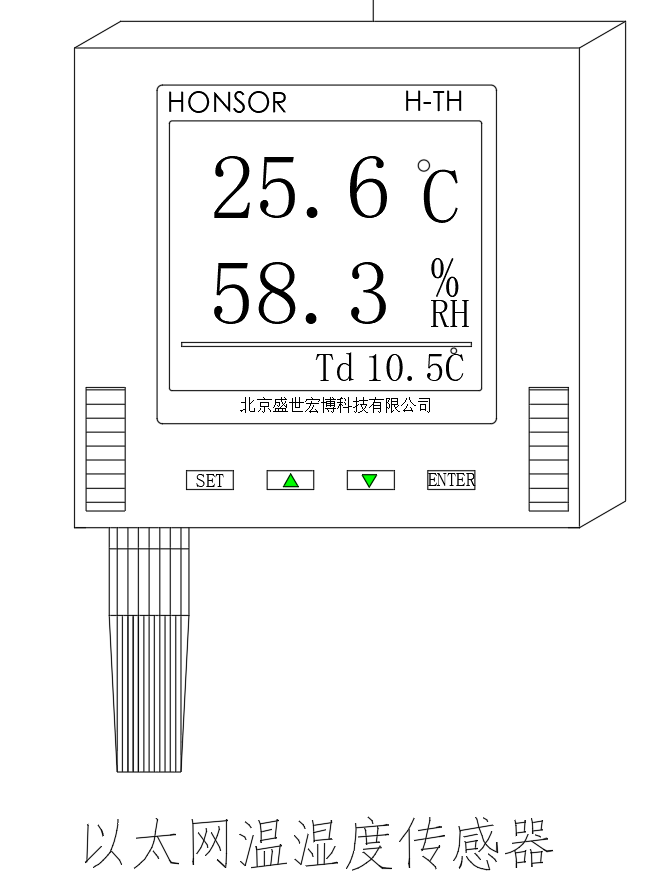

测点配置基准：标准算力机柜部署3台独立以太网温湿度传感器 IN：机柜前门进风口（冷侧） MID：机柜中部服务器风道（核心热点测点） OUT：机柜后门回风口（热侧）

二、告警设计前置约束与基础定义

2.1 测点数据基础属性

每一路以太网温湿度传感器上报字段：

• 实时温度 T（℃）、实时湿度 H（%RH）
• 测点在线状态：在线 / 离线
• 原始采集时间戳、采集质量标记（正常/跳变/超量程）
• 传感器自身故障位：探头断线、校验失败、固件异常

采集周期：推荐5s一次；告警判定扫描周期15s，避免高频抖动。

以太网传感器特点：独立IP、独立采集链路，一个测点离线不代表整柜环境异常，逻辑中必须区分【测点故障】和【环境热点】。

2.2 基础术语定义

1. 绝对阈值告警：测点温度、湿度超过固定上下限；
2. 温差告警：同一机柜回风OUT温度 - 进风IN温度，ΔT = Tout - Tin，代表机柜内部设备总发热温升；
3. 温升速率告警：短窗口内温度上升斜率，ΔT/Δt，识别负载突增带来快速升温；
4. 测点联动校验：同一个机柜内多个测点趋势是否一致；排除单点异常跳变；
5. 持续时间滤波（防抖定时器）：条件满足必须维持指定时长，才确认告警，过滤瞬时气流扰动；
6. 告警抑制与屏蔽：传感器离线时自动屏蔽该测点告警，避免误报；机柜检修、停机维护支持手动屏蔽告警。

2.3 基础安全阈值参考（高密算力机柜，功率4~8kW）

可根据机房制冷标准、设备厂商规格修改，以下为工程通用基准 测点 预警阈值（黄色） 紧急告警阈值（红色） 湿度上下限 进风IN T＞26℃ T＞28℃ 35~65%RH 中部MID T＞28℃ T＞31℃ 35~65%RH 回风OUT T＞30℃ T＞33℃ 35~65%RH 机柜温升ΔT=OUT-IN ΔT＞6℃ ΔT＞9℃ - 温升速率 5分钟上升＞3℃ 5分钟上升＞5℃ -

低功率普通服务器机柜（＜3kW）阈值可整体下调1~2℃。

2.4 告警优先级规则

优先级从高到低：

1. 传感器测点离线/探头故障（最高，先通知运维核查传感器、网线、POE供电）
2. 紧急热点告警（红色，需要立刻处置）
3. 预警告警（黄色，巡检核查风道、盲板、服务器负载）
4. 湿度异常告警（凝露/静电风险）
5. 恢复告警（风险解除通知）

三、核心告警逻辑模型（分层联动判断）

整体判定流程分四层，顺序执行：测点可用性校验 → 单点绝对值判定 → 机柜温差联动判定 → 温升速率趋势判定。

核心思想：单点超标不一定是热点；多点协同超标、同时伴随温升、温差拉大，才判定真实热点。

第一层：测点可用性校验（前置拦截，防误报第一关）

在做任何温度判断之前，先校验测点状态：

1. 如果传感器离线、报文超时、故障位标记异常：
   • 禁用该测点的温度阈值判定；
   • 单独上报【测点故障告警】，标注点位（Cab001-MID离线）；
   • 若机柜有效测点数量＜2个：该机柜所有热点告警逻辑自动挂起，输出提示：测点不足，无法判定机柜热点，避免依据残缺数据误判。
2. 测点在线、数据质量正常，才进入后续温度判定。

典型踩坑：直接拿故障测点的无效数值参与计算，出现离谱高温告警。以太网传感器容易因为POE供电不稳、网线虚接随机离线，这个前置步骤必不可少。

第二层：单点绝对值告警逻辑（基础判定）

对IN/MID/OUT三个测点分别判定，但是增加联动约束： ✅ 预警触发条件： 单个测点温度达到黄色阈值，并且同机柜至少另外一个测点温度高于该测点历史基线，不是孤立单点跳变；持续5分钟条件满足，生成黄色预警。 ✅ 紧急告警触发条件： MID中部测点（核心测点）达到红色阈值，或者OUT回风达到红色阈值，持续3分钟，直接触发紧急告警；

规则说明：中部MID是服务器热源区，权重高于进风口；进风口单点超温优先判定是空调送冷风温度异常，不是机柜内部热点。

❌ 禁止逻辑：仅进风口IN单点短时超标直接判定机柜热点，大概率是空调送风异常，不是机柜自身发热。

第三层：机柜温差联动告警逻辑（本方案核心联动规则）

ΔT = Tout（回风） - Tin（进风），表征机柜内部设备的总发热能力，是区分“送风问题”和“柜内热点”最关键指标。

1. 黄色温差预警：ΔT＞6℃，持续5min； 含义：机柜内部散热负荷偏高，风道效率下降，大概率盲板缺失、线缆阻挡风道、服务器风扇故障；
2. 红色温差紧急告警：ΔT＞9℃，持续3min； 含义：机柜散热严重不足，热量在柜内堆积，热点风险极高； 联动组合条件（最精准热点判定组合，工程主推）： 【ΔT＞6℃ 并且 MID温度＞27℃】→ 确认机柜存在内部热点，而不是单纯送风温度偏高。 举例：空调送风本身27℃，ΔT只有3℃，虽然进风温度高，但机柜散热正常，不属于柜内热点，不需要热点告警，应该联动空调系统调低送风温度。

第四层：温升速率趋势告警（预判型，提前捕捉突发热点）

基于时序滑动窗口，保存最近5分钟连续采样数据，计算温度上升斜率，识别负载突增、服务器风扇卡死这类快速升温场景。

• 速率预警：5分钟窗口内MID测点温升＞3℃；
• 速率紧急告警：5分钟窗口内MID温升＞5℃； 优势：绝对值还没到告警线，但是温度快速抬升，提前预警，属于预测式告警，避免等到温度超标才处理。 约束：必须同时ΔT同步变大；单纯进风口温度跟随空调波动升温，不触发速率告警。

第五层：湿度独立告警逻辑（不参与热点判定，独立链路）

湿度和温度热点分开逻辑，湿度风险是凝露、静电：

• 湿度＞65%RH，持续5min：高湿预警，凝露风险；
• 湿度＞75%RH，持续3min：高湿紧急告警；
• 湿度＜35%RH，持续5min：低湿预警，静电风险； 湿度告警不和温度热点告警做与逻辑，独立推送，但是告警汇总在同一个机柜事件里。

四、告警防抖、去重、恢复逻辑设计

4.1 防抖定时器（抑制瞬时扰动）

所有告警都带保持定时器，不是瞬时触发：

• 黄色预警：持续5min条件满足才告警；条件持续不满足超过2min自动恢复；
• 红色紧急告警：持续3min条件满足才告警；条件持续回落达标2min，生成恢复告警； 目的：服务器风扇调速切换、空调周期性送风波动，会带来10~30s短暂温度尖峰，定时器直接过滤这类瞬态毛刺。

4.2 告警收敛与去重规则

同一机柜同一风险类型，只保留一条有效告警：

1. 已经存在红色紧急告警时，自动抑制该机柜同类型黄色预警，避免多条消息刷屏；
2. 告警没有恢复之前，不重复持续推送，只定时（30min）补发一次提醒；
3. 告警恢复时，推送【告警恢复通知】，附带当前测点温度、温差数据。

4.3 告警屏蔽机制

支持按机柜、按测点手动屏蔽：

• 机柜停机检修、服务器上架下架操作时，运维在平台勾选屏蔽该机柜告警；
• 更换传感器、网线整改期间，屏蔽单个测点告警； 屏蔽有时间自动过期，默认2小时，防止忘记解除屏蔽长期漏监测。

五、告警联动输出策略（分级联动动作）

告警等级不同，联动动作差异化设计，避免一告警就全量动作：

黄色预警（预警，巡检类）

1. 企业微信/钉钉/运维平台推送文本消息：机柜编号、测点温度、温差ΔT、风险描述；
2. 记录事件日志，生成待巡检工单；
3. 可选联动：调高本机柜独立调速风机转速一档；
4. 不联动空调强制调节。

红色紧急告警（热点高危）

1. 多渠道推送：消息+短信+电话轮询值班运维；
2. 自动弹窗：监控大屏定位该机柜拓扑，调出机柜对应的摄像头视频流；
3. 本地声光：如果有机柜本地声光告警模块，触发蜂鸣；
4. 制冷联动（闭环联动）：
   • 向精密空调下发指令，加大对应区域送风量、降低送风设定温度；
   • 机柜内置调速风机拉满转速；
5. 日志留存：存储告警前后10分钟所有测点时序数据，用于事后复盘。

联动约束：空调联动增加互锁，同一空调区域多机柜同时热点才持续加大制冷；避免单点热点造成空调频繁震荡调节。

测点故障告警

推送消息：标注【测点故障】，区分环境告警，避免运维误判为热点；工单类型为设备维修，安排人员排查传感器、POE交换机、网线。

六、异常场景特殊逻辑处理

场景1：某一个测点长期漂移、数值不准

平台支持测点基线校准，设置单点偏移补偿；同时增加数据合理性校验：同一机柜三个测点温差不可能超过12℃，超出直接判定该测点数据异常，标记故障，退出联动计算。

场景2：机柜部分服务器下线，负载下降，热点自动消失

系统自动识别温升放缓、ΔT回落，超时后自动解除告警，推送恢复通知，闭环事件。

场景3：空调停机维护，整片机房送风温度抬升

此时所有机柜IN进风温度同步升高，但各个机柜ΔT维持正常；逻辑识别是送风共性问题，统一归类为空调故障告警，不会批量生成大量机柜热点告警，从根源上减少风暴式告警刷屏。这是联动温差判定对比单点阈值最大优势。

七、软件实现架构与对接接口

采集层：微型以太网温湿度传感器（Modbus TCP / SNMP）→ 边缘采集网关/协议转换服务 计算层：告警引擎（独立服务，解耦采集业务） 输入：JSON点位实时数据示例

{
    "cab_id":"Cab001",
    "point":[
        {"name":"IN","temp":26.2,"hum":48,"online":true},
        {"name":"MID","temp":29.5,"hum":47,"online":true},
        {"name":"OUT","temp":32.1,"hum":46,"online":true}
    ],
    "ts":1766772300
}

告警引擎输出：告警事件JSON，包含机柜ID、告警等级、触发条件、ΔT、测点详情

{
    "event_id":"evt_20261026_001",
    "cab_id":"Cab001",
    "level":"RED",
    "type":"CAB_HOTSPOT",
    "desc":"机柜温差ΔT=5.9℃，中部测点29.5℃，存在热点风险",
    "trigger_rule":"温差联动+中部超温",
    "action":["video_pop","sms","cooling_adjust"]
}

存储：时序库保存原始测点数据，关系库保存告警事件、工单、处置记录。

八、部署落地与调试步骤

1. 机柜传感器部署、IP规划上线，确认Modbus/SNMP采集稳定，建立点位台账；
2. 在告警引擎录入机柜测点绑定关系，配置本机柜功率对应的阈值模板；
3. 告警逻辑白盒调试：人为模拟升温，分别测试单点超标、温差超标、测点离线场景，验证告警是否触发、是否误报；
4. 配置推送渠道、空调联动接口、视频联动权限；
5. 试运行72小时，统计误报数量，微调阈值、防抖时长；
6. 运维培训：区分【测点故障告警】【送风异常】【机柜内部热点】三类事件的处置SOP。

九、方案价值总结

传统单点阈值告警逻辑简单，但误报率高，运维信任度低，告警多了之后容易视而不见。本方案以机柜为单元、多测点联动、温差+温升速率多维度融合判定热点：

1. 精准区分【空调送风温度异常】和【机柜内部自身热点】，是这套逻辑最大价值；
2. 前置测点可用性校验，规避以太网传感器离线、网线、POE供电故障带来的虚假告警；
3. 分级告警+分级联动，预警巡检、紧急自动调控制冷，形成闭环监测；
4. 适配微型以太网温湿度传感器的架构，和之前机柜微环境部署、Modbus转私有协议转换方案无缝串联；
5. 可复用到档案密集柜、配电柜、储能柜的柜内热点监测场景，只需要微调阈值参数。
