多厂商以太网温湿度设备兼容难题：统一数据接入层实现方案

《多厂商以太网温湿度设备兼容难题：统一数据接入层实现方案》

物联网・盛世宏博・以太网温湿度变送器、多厂商兼容、统一接入层、采集网关、协议适配

关键词：多品牌温湿度传感器、Modbus TCP、SNMP、厂商私有寄存器、MIB差异、数据抽象层、采集中台、动环接入、智慧档案馆、IDC机房 标签：物联网接入开发、设备适配层、协议适配器、模型标准化、异构传感器、动环系统集成、点位归一化、配置化驱动

一、方案概述

在机房动环、智慧档案馆、配电室辅控、算力IDC等项目分批建设、分期扩容过程中，经常会出现以太网温湿度变送器品牌混杂的情况：一期A厂商、二期B厂商、改造新增C厂商。虽然都号称支持Modbus TCP或SNMP，但各厂商寄存器排布、数值缩放比例、状态位定义、MIB节点、故障标识完全不统一，还有部分设备自带私有扩展指令。 直接在业务平台里硬编码适配每一家设备，会带来一系列工程痛点：

1. 新增一个厂商就要改采集代码、重新发布程序，上线风险高；
2. 不同厂商返回字段不统一，平台报表、告警、热力图逻辑要做多分支判断；
3. 同是“探头故障”，A厂商是bit0置1，B厂商是寄存器返回0xFFFF，无法通用；
4. 运维台账混乱，调试人员需要记忆几十套寄存器表、MIB文档；
5. 设备替换时，一旦换品牌，上层监控、告警联动逻辑全部要改动。

本方案通过搭建独立统一数据接入层（设备抽象层），向下适配各类厂商异构以太网温湿度设备（Modbus TCP / SNMP / 少量私有TCP），向上输出一套标准化、归一化的数据模型给业务平台、告警引擎、时序数据库。接入层和业务层解耦，采用驱动插件化、配置化适配，做到“上层业务完全不用关心底层是哪个厂商的传感器”。 方案可以和前面机柜热点告警引擎、Modbus转私有协议转换模块无缝对接，适合存量改造、多批次混合设备的大型动环项目。

覆盖设备类型：RJ45以太网温湿度变送器、POE微型机柜温湿度传感器、网口温湿度记录仪；不包含纯RS485无网口变送器。

二、多厂商设备不兼容的核心差异点梳理

先梳理现场最常见的差异，这也是接入层抽象需要抹平的差异项：

2.1 Modbus TCP类设备差异（占现场绝大多数）

1. 寄存器地址分配不同 厂商A：0号寄存器=温度、1号寄存器=湿度； 厂商B：1号寄存器=温度、2号寄存器=湿度； 厂商C：温度湿度是32bit浮点数，占用连续两个寄存器。
2. 缩放系数不一样 主流：放大10倍整型（256 → 25.6℃）； 部分厂商放大100倍（2560 → 25.60℃）； 少数直接返回原始浮点。
3. 故障标记规则不统一 探头断线：有的返回0xFFFF，有的返回0x7FFF，有的单独一个状态寄存器bit标记； 无故障时状态寄存器有的为0，有的为1。
4. 从站UnitID习惯不同 部分厂商固定UnitID=1；支持自定义从站号；少数固件不遵循标准，UnitID无效。
5. 寄存器字节序（高低字、大小端）差异 32位浮点温度，高字低字排布各厂商不统一。

2.2 SNMP型温湿度设备差异

1. MIB文件自定义，OID不通用，没有行业统一OID；
2. 温度湿度有的是整数放大10倍，有的放大100倍；
3. 设备告警Trap的OID、报文格式、故障编码每家独立；
4. 部分厂商SNMP只读，不支持配置参数；部分支持私有OID修改IP、阈值。

2.3 私有TCP协议设备

少量老款记录仪，不走标准Modbus/SNMP，使用自定义二进制帧上报，校验方式（累加和、CRC16、CRC32）各不相同。

2.4 附加属性差异

• 有的设备自带电池电压、固件版本、采集时间戳；有的没有；
• 有的支持主动上报（Server模式）；有的只支持被动轮询（Slave）；
• 心跳机制、离线判定超时时间不统一。

核心矛盾：协议名称相同，但数据模型没有统一规范。业务平台不应该为这些底层差异承担适配成本。

三、整体架构：统一数据接入层分层设计

整体架构分为四层，隔离异构设备与上层业务，核心新增【统一接入层】作为中间枢纽：

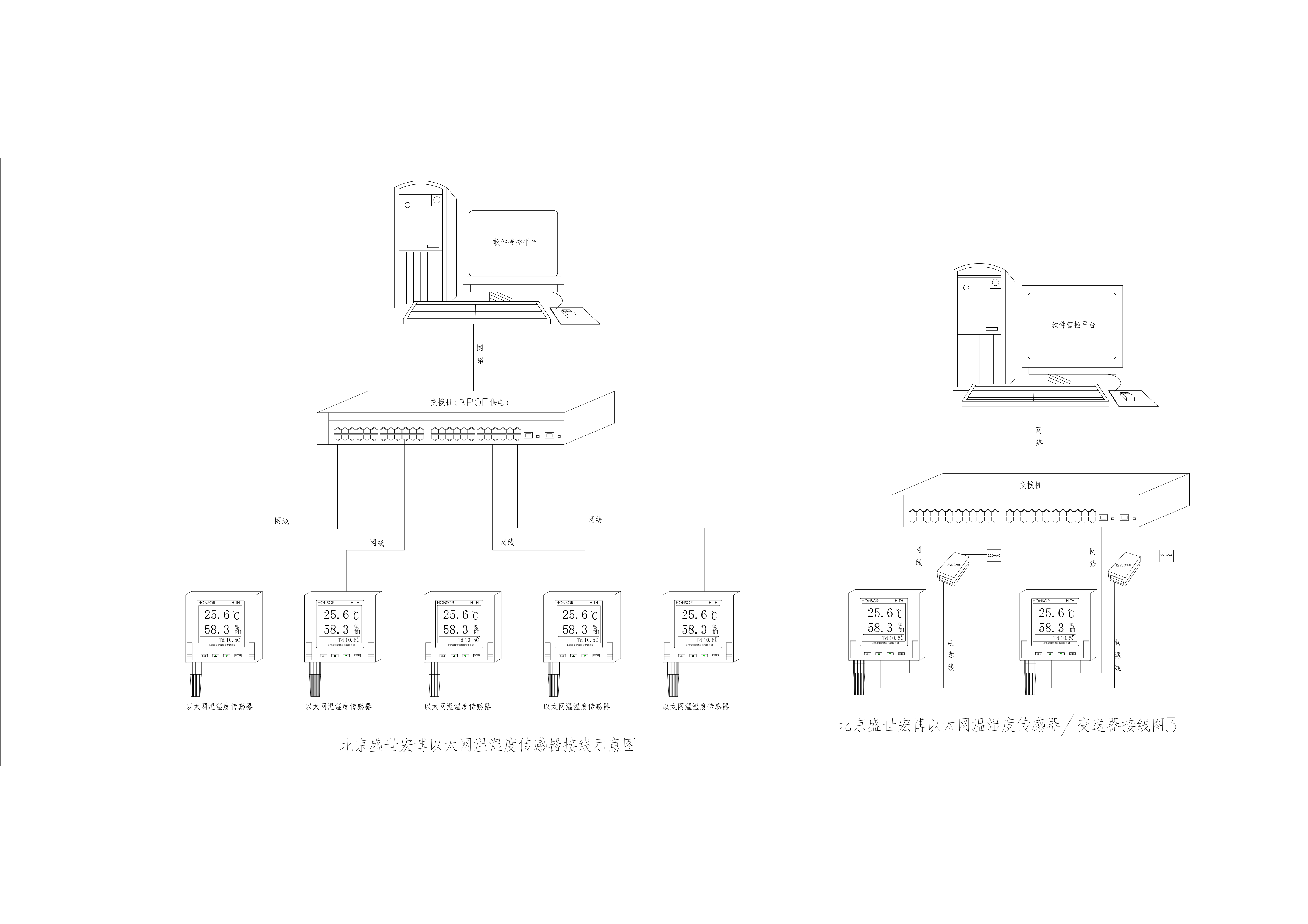

1. 感知层（异构设备） 各厂商以太网温湿度传感器，Modbus TCP Slave / SNMP Agent / 私有TCP服务端。
2. 统一数据接入层（本文核心）
   • 协议驱动插件池：Modbus TCP驱动、SNMP驱动、私有TCP驱动；每个厂商单独配置驱动描述文件；
   • 设备实例管理器：管理每台设备连接、轮询任务、超时重连；
   • 数据归一化转换器：缩放换算、状态映射、字节序转换、故障判定；
   • 输出网关：标准化消息推送模块（MQTT / TCP / HTTP / 内部消息总线）；
   • 配置管理、调试抓包、驱动日志。
3. 业务能力层 告警引擎（机柜热点告警逻辑）、协议转换服务、时序数据写入、设备运维管理。
4. 应用层 监控大屏、组态界面、运维工单系统、报表、手机推送。

核心设计原则：

• 驱动配置化，尽量不写代码：新增厂商优先通过JSON/YAML驱动描述文件适配，不修改主程序；
• 数据模型唯一：接入层向上只输出一套固定结构JSON；
• 故障模型归一：不管底层厂商怎么标记故障，向上统一枚举：正常、离线、探头故障、数值越界、通讯超时；
• 单向数据收敛：下层差异全部封闭在接入层内部，上层无感知。

四、标准化统一输出模型（向上对外唯一规范）

接入层向上输出的归一化结构体，所有厂商设备统一映射到此模型，业务层只解析这套结构。

{
    "deviceId": "TH-Cab001-IN",
    "vendor": "vendor_a",
    "ip": "192.168.100.30",
    "pointName": "Cab001-IN",
    "temperature": 25.6,
    "humidity": 47.2,
    "status": "normal",
    "statusCode": 0,
    "quality": 100,
    "ts": 1766774100,
    "ext": {
        "firmware": "V1.23"
    }
}

status枚举（全局统一，不可扩展分支）：

• normal：正常采集
• offline：设备通讯离线
• sensor_err：探头断线/传感器硬件故障
• value_invalid：数值超量程、跳变异常
• comm_timeout：单次轮询超时（短时，还未判定离线）

说明：原始寄存器、OID、缩放系数、bit位全部在接入层驱动配置里定义，上层永远看不到这些差异。

五、插件化驱动设计：驱动描述文件规范

驱动是接入层适配多厂商的核心，采用配置文件驱动，以Modbus TCP厂商配置示例（YAML）：

driverId: vendor_a_modbus_th
protocol: modbus_tcp
desc: A厂商以太网温湿度变送器
slaveDefaultId: 1
pollInterval: 5
timeout: 2000
registers:
  temp:
    addr: 0
    type: int16
    scale: 0.1
    byteOrder: big
  hum:
    addr: 1
    type: int16
    scale: 0.1
    byteOrder: big
  raw_status:
    addr: 3
    type: uint16
statusMap:
  normal: "raw_status == 0"
  sensor_err: "raw_status & 0x01 == 1"
invalidRaw: [0xFFFF, 0x7FFF]

SNMP驱动配置示例核心字段：

driverId: vendor_b_snmp_th
protocol: snmp_v2c
community: public
oidTemp: 1.3.6.1.4.1.xxxx.1.1
oidHum: 1.3.6.1.4.1.xxxx.1.2
scale: 0.01

驱动配置支持的映射能力

1. 寄存器/OID地址配置；
2. 数据类型：int16、uint16、int32、float32；
3. 缩放系数scale，自动换算真实温湿度；
4. 大小端、高低字顺序配置；
5. 状态表达式映射（简单表达式引擎）；
6. 非法原始值黑名单；
7. 轮询周期、超时、重试次数；
8. 可选：写参数寄存器（配置IP、阈值）映射。

当遇到新厂商，只需要新增一份驱动yaml，上传到接入层驱动目录，在设备档案绑定该驱动ID，无需编译代码。

只有极少数私有复杂协议，才需要开发独立插件代码，作为补充。

六、接入层内部数据流转流程

每一台温湿度设备的采集处理链路：

1. 任务调度器根据驱动配置，按周期发起轮询（Modbus读寄存器 / SNMP get）；
2. 收到原始报文，驱动解析器读取原始值；
3. 合法性校验：判断原始值是否在非法黑名单；
4. 归一化计算：原始值 × scale，按照字节序重组；
5. 状态机判定：根据statusMap表达式，映射到统一status枚举；
6. 组装标准JSON模型；
7. 推送至消息总线/MQTT，供上层消费；
8. 日志输出原始十六进制报文，方便调试对比厂商文档。

异常分支处理：

• 多次超时 → status置为offline；
• 报文CRC错误、解析失败 → comm_timeout；
• 原始值命中非法值列表 → sensor_err；

关键点：状态判定规则由驱动配置描述，不是硬编码写死在程序里。

七、设备实例管理与隔离策略

接入层支持大量设备并行采集，同时隔离不同厂商、不同网段设备，防止单台异常拖垮整体采集：

1. 每个设备独立连接实例，独立超时定时器；Modbus TCP支持短连接/长连接可配置；
2. 按VLAN/网段分组调度，分组限流，避免瞬间并发大量TCP连接造成网络冲击；
3. 驱动沙箱隔离：一个驱动解析异常，不会影响其他厂商采集任务；
4. 连接熔断机制：某一台设备持续10次失败，自动拉长轮询间隔，避免疯狂重试；
5. 设备档案库：设备台账和驱动ID绑定，记录IP、点位名称、位置、厂商、驱动版本。

八、对接与输出方案

接入层归一化数据对外输出多种通道，适配不同项目架构：

1. MQTT（推荐）：topic按点位划分，消息体为标准JSON；适合云平台、边缘分布式架构；
2. 本地消息总线（Redis Stream / Kafka）：大型机房集群项目；
3. TCP推送：对接原有私有协议中控平台；
4. HTTP REST查询：供运维页面手动查询实时点位；

同时提供管理接口：

• 查询驱动列表、新增驱动；
• 设备在线状态查询；
• 实时抓包调试接口（单设备开启原始报文打印）；
• 批量下发参数（修改传感器IP、告警阈值，同样走驱动反向映射）。

九、高频踩坑点与规避方案

坑1：直接把原始寄存器透传给上层业务

上层到处写if判断厂商分支，短期省事，长期不可维护，是异构设备项目最常见技术债。✅ 规避：强制所有原始解析逻辑下沉接入层。

坑2：缩放系数、字节序写错，温度读数错乱

调试阶段接入层开启调试模式，同时输出【原始十六进制、原始数值、换算后温湿度】，对照厂商手册核对。

坑3：不同厂商离线判定逻辑不一致，出现状态漂移

统一离线判定标准：连续N次轮询超时，才标记offline；单次超时标记comm_timeout，不直接判定离线，避免网络瞬时抖动误报。

坑4：驱动配置写错后批量设备异常

增加驱动语法校验、模拟测试功能：上传驱动文件后，先在测试页面填入样例原始值，模拟转换，校验输出温湿度和状态是否正确，验证通过再绑定到正式设备。

坑5：混用主动上报和被动轮询设备

接入层内部区分两种模式：被动轮询（绝大多数变送器）、主动上报（部分记录仪），统一收报后归一化，对外输出模型一致，上层感知不到差异。

十、部署形态选型

两种部署形态，根据项目规模选择：

1. 边缘单机版（中小项目，档案馆、配电室） 接入层服务和采集网关部署在同一台边缘Linux网关，本地采集、本地归一化，再向上转发标准数据。成本低，部署简单。
2. 中台集中接入版（大型IDC、多机房集群） 接入层作为独立采集中台服务集群，多实例负载均衡；各地机房网关只负责透传报文，统一由中台驱动解析归一化，适合几百上千台异构温湿度测点的超大规模项目。

十一、和原有方案的串联关系

整套技术栈串联： 异构多厂商以太网温湿度传感器 → 统一接入层（归一化模型输出）→ 分支A：送入机柜热点告警引擎，做多测点联动告警； 分支B：送入协议转换模块，转换成甲方私有协议转发给老中控； 分支C：写入TDengine/InfluxDB时序库，生成热力图、报表。

接入层作为底座，后面所有业务模块都不需要适配厂商差异，只消费统一数据模型。

十二、方案价值总结

多厂商以太网温湿度设备兼容的本质矛盾，不是协议不统一，而是缺少一层标准化的数据翻译层。这套统一接入层方案带来收益：

1. 业务解耦：告警、组态、报表逻辑一套代码，不随传感器厂商变化而改动；
2. 低成本扩容：新增品牌变送器，只需要新增一份驱动配置文件，无需版本发布；
3. 降低调试门槛：调试人员只需要维护驱动文档，业务运维只看统一状态枚举；
4. 存量改造友好：老项目已经混杂多个品牌传感器，不需要全部替换设备，节省硬件改造成本；
5. 可迁移复用：这套接入层框架同样可以扩展到网口烟感、水浸、压差等其他动环以太网传感器。
