FAQ 015 Abaqus中的解析刚体和离散刚体

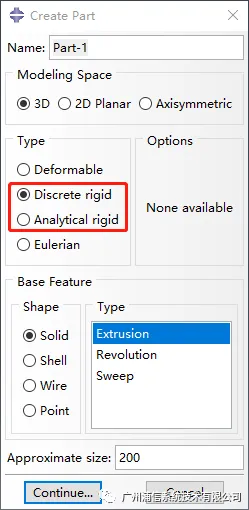

   对于使用Abaqus/CAE进行前处理建模的用户来说，在创建刚体部件的时间，经常会遇到解析刚体和离散刚体如何选择的问题，如下图所示。


    本篇就将解析刚体和离散刚体的区别和适用的场景进行归纳总结，其中部分结论来源于文献和网络总结，希望对入门用户能有一定的帮助。

     (1) 对于形状简单得刚体部件来说，解析刚体可以比较准确得模拟零部件得几何形状，可以减小计算代价；刚体零部件得几何形状比较复杂时，就需要使用离散刚体了。离散刚体通常用于接触分析中，类似与可变形体，可以模拟任何形状的物体。接触时也可以考虑使用解析刚体，这样可以有效地避免由于刚体网格划分太粗造成的摩擦力不准。但他们都是刚体，只在RP上积分，外形只是用来判断接触用的。

    (2)解析刚体仅用于建立壳或曲线，不能模拟任何形状的物体，当模拟简单的刚体使用时，为接触分析提供刚性表面。

     (3)解析刚体不需要划分网格；离散刚体必须划分网格;解析刚体只输出和参考节点相关的结果（反作用力等），对于接触问题如果要查看接触力、接触压力、切向滑移等结果，只能查看从动面上的结果；离散刚体可以输出上述接触力、接触压力、切向滑移等结果。

    (4)对于离散刚体，要在发生接触的部位划分足够细的网格；以保证不出现大的尖角，而解析刚体则不需要。

    (5) 如果是动力学问题，涉及到旋转，需参考点设置为刚体的质心，其他情况参考点位置任意。
