FAQ 016 Abaqus多图层绘图

   Abaqus/cae的后处理模块中，默认的是一个视区仅仅绘出一个图形，如contor图，变形图，x－y曲线图等，其实在abaqus里面有一个图层的概念，对于每个当前视区里面的图形都可以建立一个图层，并且可以将多个图层合并在一个图形里面，称之为Overlay Plot，例如可以在同一副图中，左边绘出contor图，右边绘出x－y图等等，并且在abaqus里面的操作也是很简单的，具体步骤如下：

1.首先进入可视化模块，打开结果数据文件（.odb）；

2.第一步要先创建好你的图形，如变形图等；

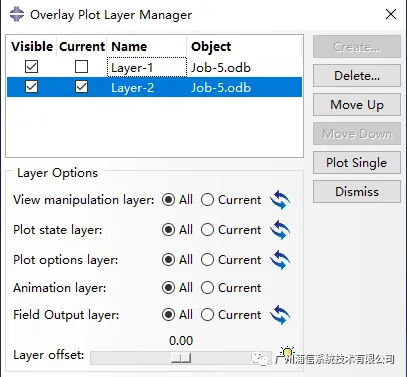

3.进入view里面的overlay plot，点击creat，创建一个图层，现在viewport layer里就出现了所创建的图层；


4.在创建的图层，可以看到在visible 下面有个选择的标记，表示在视区里面你的图层是否可见，和autocad里面是一样，取消则不可见。current表示是否是当前图层，有些操作只能对当前图层操作有效，同name是你建立图层的名称，其他的属性值和模型数据库及图形的类型有关，一般不能改动的。

5.重复2-4步就可以创建多个图层；

6.创建好之后就可以选择plot/apply，则在视区显示出所有的可见的图层。
