如何在一组戈德堡多面体面上画边框？

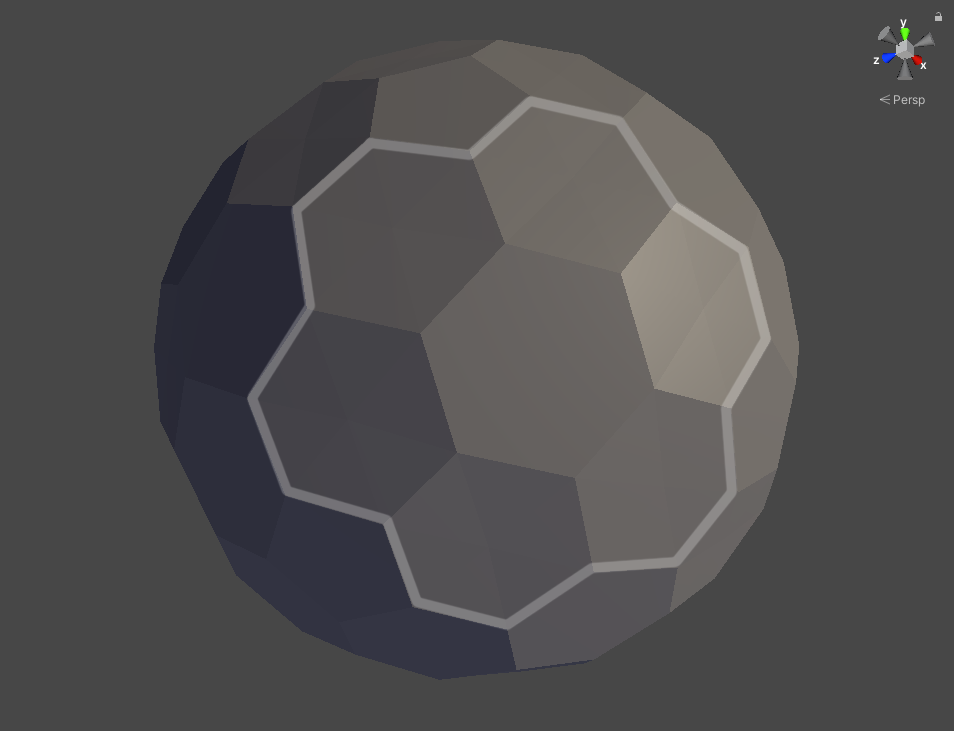

我有一个Goldberg多面体，在程序上生成。我想画一个轮廓效果周围的一组“脸”(让我们称之为瓷砖)类似于下面的图像，最好不产生两个网格，在顶点着色器进行缩放。有人能帮忙吗？
我的假设是使用一个缩放版本的瓷砖写入一个模板缓冲区，然后重新绘制那些比较模板的瓷砖来绘制轮廓(对于这种效果来说通常是这样)，但是我不能想出一个优雅的解决方案来缩放这些瓷砖。

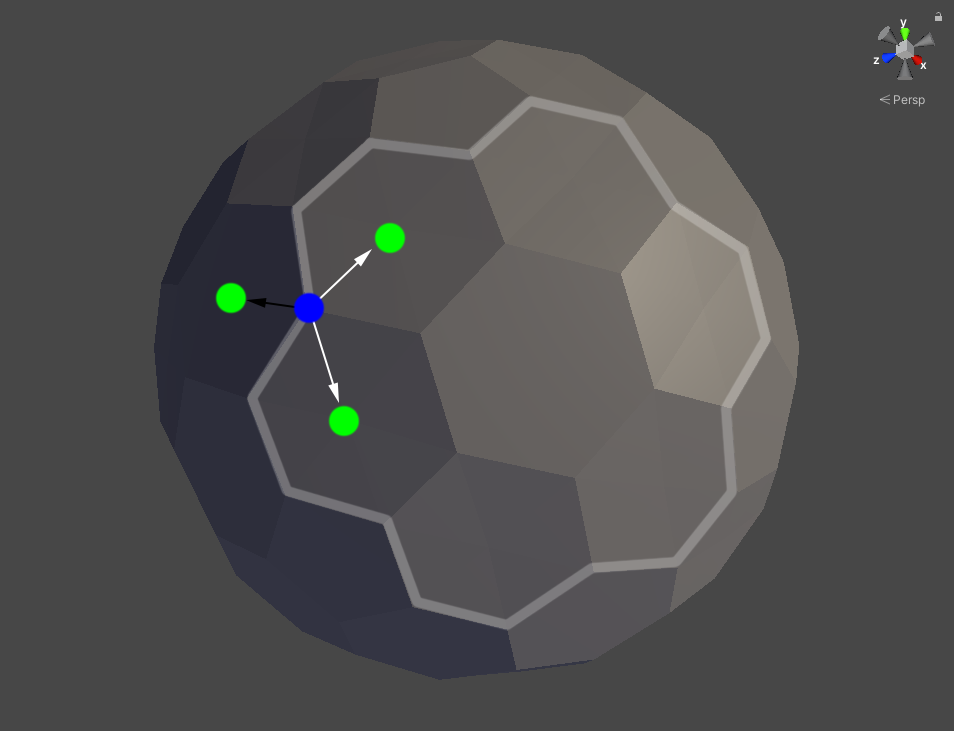

到目前为止，我最好的想法是得到每个边缘顶点(蓝色)的相邻瓷砖的中心点(以下绿色)，并将顶点按有多少个的权重向它们移动，这将使内部的顶点保持不变，外部的顶点向内移动。我认为这在原则上是可行的，但我需要生成两个网格，因为我无法在顶点着色器中这样缩放(据我所知)。

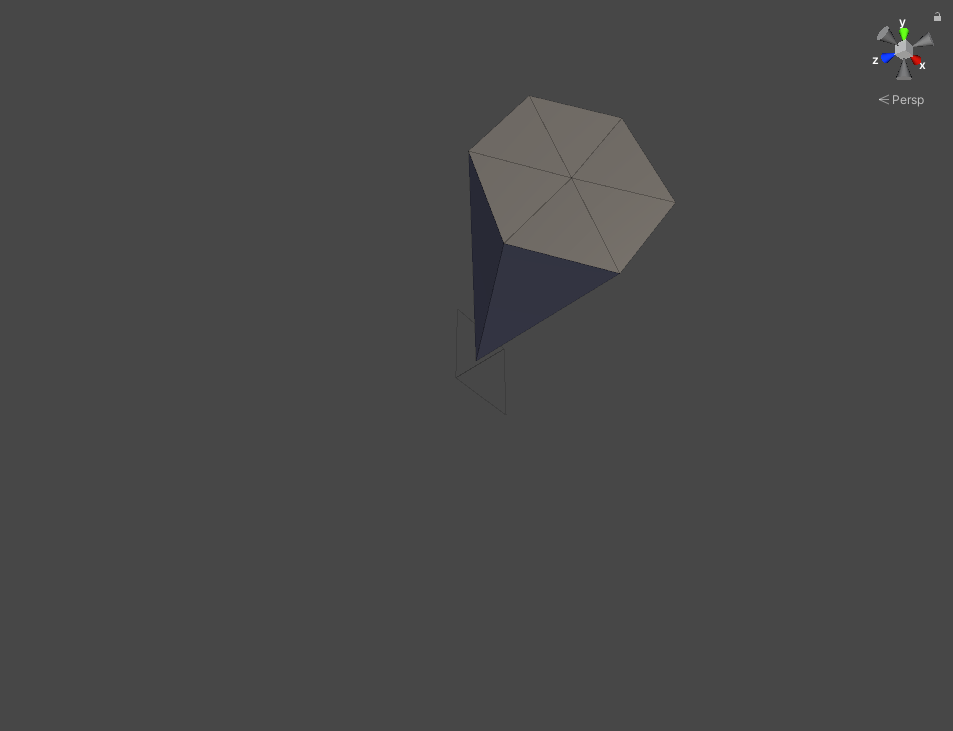

如果是相关的，这就是多面体的构造方式。每个瓷砖是一个独立的物体，表面用一个中心点进行三角剖分，在多面体的原点上还有另一个点(也是瓷砖的原点)。这样，瓷砖就可以在多面体上均匀地缩放和凸出，而不会产生空隙或重叠。
提前感谢您的帮助！
编辑：
jsb的回答是一个简单而优雅的解决这个问题的方法。我只是想添加一些额外的信息，以防其他人有同样的问题。
首先，下面是我用来计算这些UV的C#代码：
// Use duplicate vertex count (over 4)
var vertices = mesh.vertices;
var uvs = new Vector2[vertices.Length];
for(int i = 0; i < vertices.Length; i++)
{
var duplicateCount = vertices.Count(s => s == vertices[i]);
var isInterior = duplicateCount > 4;
uvs[i] = isInterior ? Vector2.zero : Vector2.one;
}请注意，这是因为我没有焊接任何顶点在我的原始网格，所以我可以计数相邻的三角形，只需寻找重复的顶点。
您也可以这样计算三角形(这将适用于合并的顶点，至少可以使用Unity数据的布局方式)：
// Use triangle count using this vertex (over 4)
var triangles = mesh.triangles;
var uvs = new Vector2[mesh.vertices.Length];
for(int i = 0; i < triangles.Length; i++)
{
var triCount = triangles.Count(s => mesh.vertices[s] == mesh.vertices[triangles[i]]);
var isInterior = triCount > 4;
uvs[i] = isInterior ? Vector2.zero : Vector2.one;

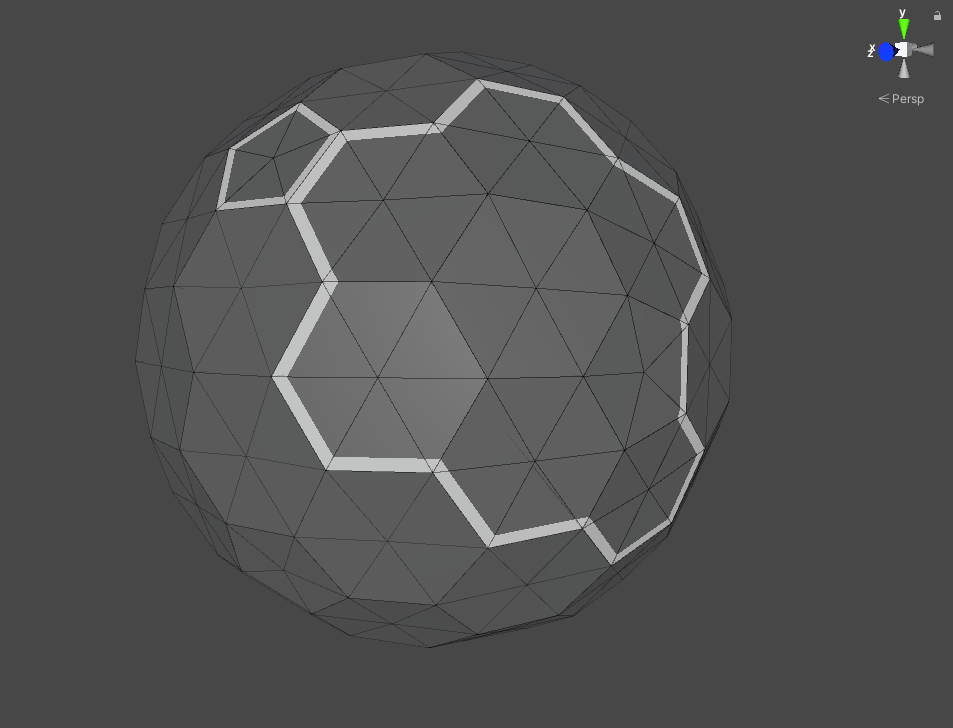

}接下来是下面的问题。在我的用例中，我还需要生成不规则瓷砖模式的轮廓，如下所示：

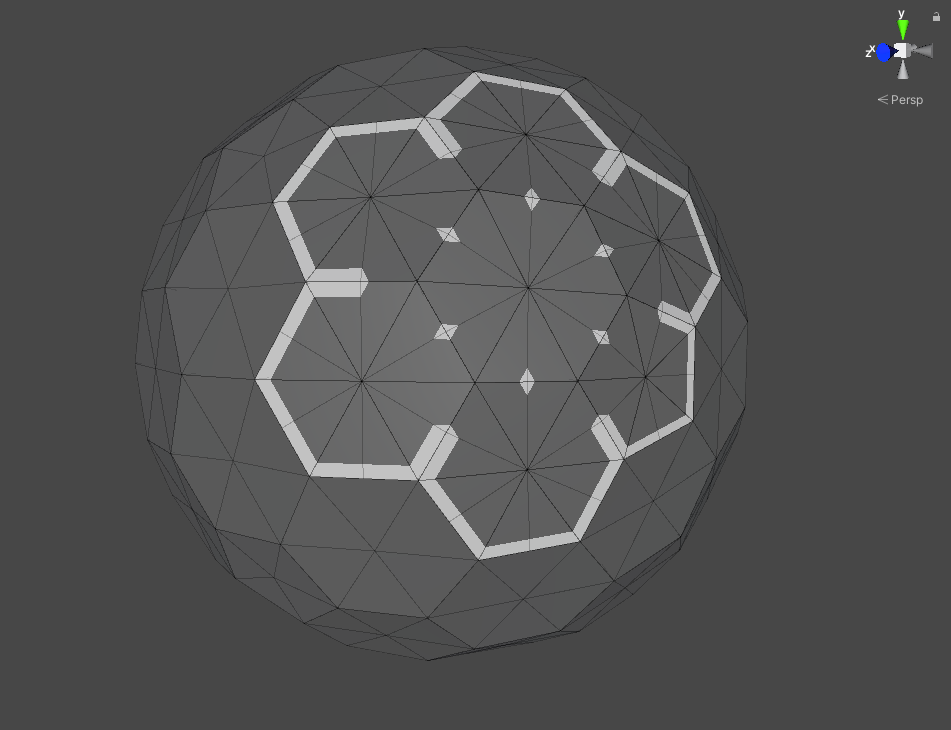

我忘了在最初的文章中提到这一点。Jsb的答案仍然有效，但是上面的代码不会像现在这样工作。正如你所看到的，当我们有一个只有一个边连接的瓷砖时，连接的顶点只能“共享”两个内部三角形，所以我们得到了一个“外部”边。作为解决这个问题的方法，我沿着瓷砖的外部边缘创建了额外的顶点，如下所示：
我这样做是通过计算原始外部平铺顶点(a + (b - a) * 0.5)之间的向量中间点，然后在那里插入一个点。但是，正如您所看到的，简单的“重复顶点> 4”不再适用于确定外观上的瓷砖。
我的解决方案是按特定的顺序对顶点进行缠绕，这样我就知道，每第三个顶点都是我插入的沿边缘的顶点，如下所示：
Vector3 a = vertex;
Vector3 b = nextVertex;
Vector3 c = (vertex + (nextVertex - vertex) * 0.5f);
Vector3 d = tileCenter;
CreateTriangle(c, d, a);
CreateTriangle(c, b, d);然后修改UV代码以测试这些顶点的重复值>2(从0开始的每三个顶点)：
// Use duplicate vertex count
var vertices = mesh.vertices;
var uvs = new Vector2[vertices.Length];
for(int i = 0; i < vertices.Length; i++)
{
var duplicateCount = vertices.Count(s => s == vertices[i]);
var isMidPoint = i % 3 == 0;
var isInterior = duplicateCount > (isMidPoint ? 2 : 4);
uvs[i] = isInterior ? Vector2.zero : Vector2.one;

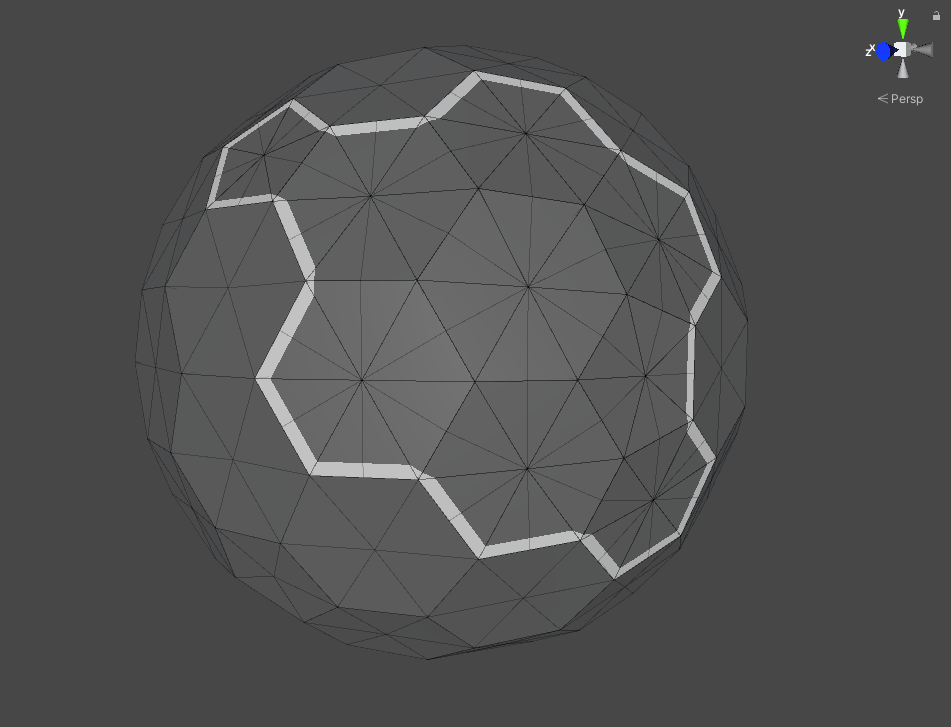

}这是最后的结果：
谢谢jsb！
回答 1
Stack Overflow用户
发布于 2022-01-23 14:24:06
避免第二个网格的一个选择是纹理化:假设您在三角形顶点上定义了1D纹理坐标，如下所示：
在渲染网格时，使用这些坐标在定义内部和边框颜色的一维纹理中查找：
当然，与其使用纹理，不如在片段着色器中实现这种行为，方法是从概念上对纹理坐标进行阈值化：
if (u > 0.9)
fragColor = white;
else
fragColor = gray;要更新大纲，您只需要上传一组新的tex和弦，它们仅适用于大纲上的顶点1和其他任何地方的0。
根据您想要的轮廓只延伸到所选区域的内部，还是对称地延伸到边界的两侧，您需要分别指定每个角或每个顶点的tex和弦。
