问如何在PlantUML中从活动图中删除空状态？
EN

Stack Overflow用户

提问于 2022-02-13 22:06:40

回答 1查看 111关注 0票数 0

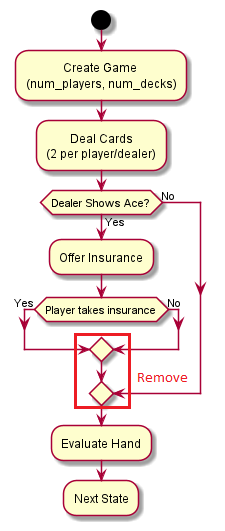

我正试图在PlantUML中绘制一个21点游戏的图表，以帮助记录一些代码，并且我有一些我想要删除的空活动状态。

@startuml
skinparam defaultTextAlignment center
start
:Create Game \n(num_players, num_decks);
:Deal Cards\n(2 per player/dealer);
if (Dealer Shows Ace?) then (Yes)
    :Offer Insurance;
    if (Player takes insurance) then (Yes)
    else (No)
    endif
else (No)
endif
:Evaluate Hand;
:Next State;
@enduml

plantuml

回答 1

Stack Overflow用户

发布于 2022-08-19 13:52:23

您突出显示的菱形节点不是状态，而是合并节点，它们对应于决策(if)节点。UML的语法基本上要求它们在那里。

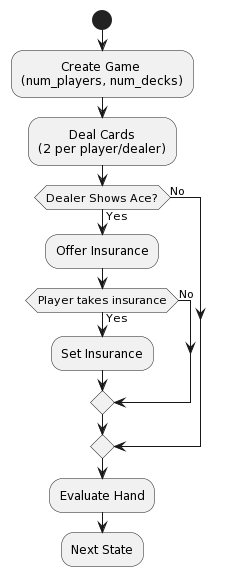

也许通过添加一个单独的动作"Set Insurance“(记住玩家接受了它)，这两个合并节点将更有意义？

@startuml
skinparam defaultTextAlignment center
start
:Create Game \n(num_players, num_decks);
:Deal Cards\n(2 per player/dealer);
if (Dealer Shows Ace?) then (Yes)
    :Offer Insurance;
    if (Player takes insurance) then (Yes)
    :Set Insurance;
    else (No)
    endif
else (No)
endif
:Evaluate Hand;
:Next State;
@enduml

票数 0

页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持

原文链接：

https://stackoverflow.com/questions/71105262
