每当函数调用触发器发生时，我如何在Simulink中产生输出脉冲？
我有一个来自客户的Simulink模型，它使用函数调用语义作为Stateflow图表上的事件触发器。出于当前的目的，当发生函数调用触发器时，我需要能够生成一个简单的输出脉冲，以便：
- 在函数调用触发器中，经过一段固定的时间(例如1ms)，我们将输出设置为值1

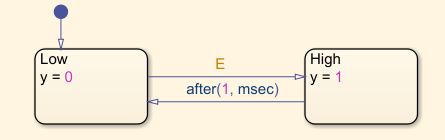

- ，输出值设置为0。然后，每当接下来发生函数调用触发器时，这都会重复。我尝试设置一个状态流图，如下所示：
虽然这确实会产生脉冲，但从高到低状态的转换只在E事件发生时发生，而不是在初始E事件发生后1ms发生。也就是说，很明显，图表将在E函数调用事件之间休眠。E事件间隔约200毫秒，“y”的每个脉冲也是相同的宽度--当我希望它在y=1时只有1ms宽的时候。有没有办法改变图表设置，直到从高回到低的过渡发生为止？或者我可以使用函数调用子系统而不是Stateflow图表来实现同样的行为吗？对我来说都没问题。
(整个模型使用变量求解器，因为生成函数调用脉冲的块需要它。)

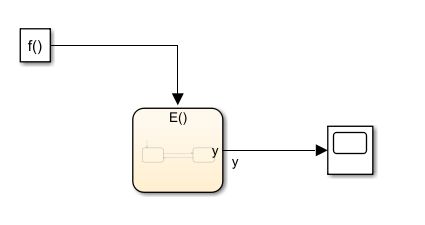

编辑:顶层模型应该是这样的，尽管生成函数调用的块更复杂，而且不只是在一个规则的示例时间间隔内生成函数调用。
回答 2
Stack Overflow用户
发布于 2022-03-04 09:22:12
看起来，您将该事件用作图表的启用触发器，这意味着只有在启用触发器时才会对图表进行评估。这意味着每个触发器只更新一次图表输出，这就给出了问题。
相反，一种方法是将事件源转换为布尔信号，这是模型的全部速率，即kHz捕获1ms样本，然后将检测到的信号增加作为状态流的“正常”(而不是启用触发器)变量。

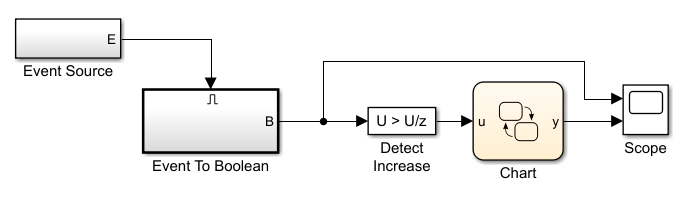

下面是一个最小模型

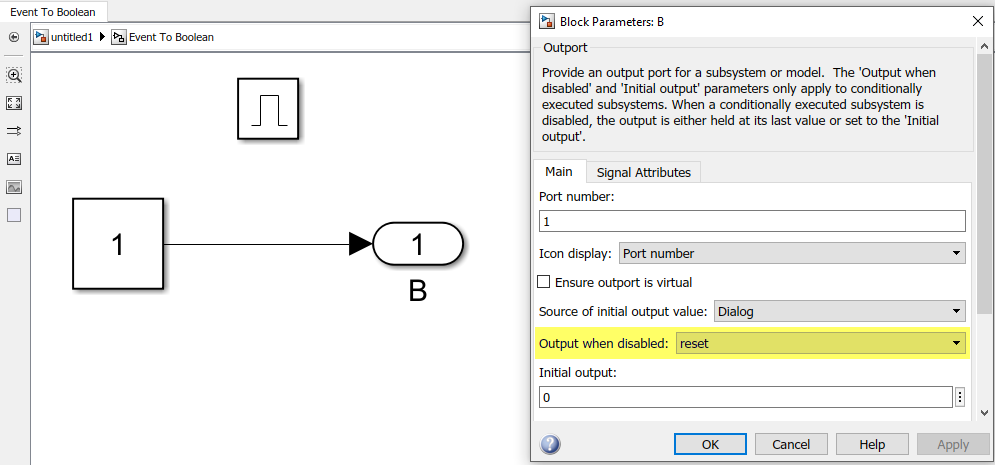

在这种情况下，我故意从事件中驱动一个启用的子系统，如下所示，这将创建布尔信号。请注意，您需要将out端口的“输出时禁用”属性设置为“重置”，以便在事件触发器之间将其翻转回0。否则你也会有同样的问题。
“检测增加”块在标准的Simulink库中，并将我们的布尔值(持续事件的频率)转换为上升边缘上的单个样本。您可能不需要这一点，这取决于您的E信号是什么样子，在我的例子中，它是必需的，因为E来自于信号生成器脉冲。

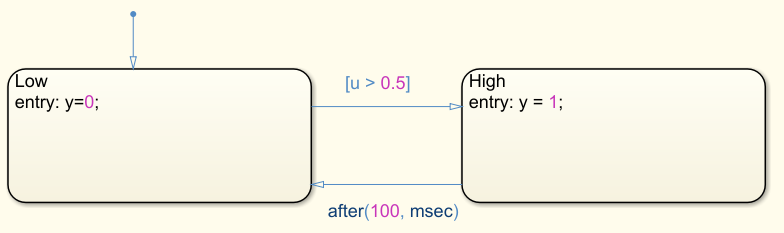

现在图表有一个简单的布尔输入，这对于事件触发器上的一个示例是正确的。我们可以实现一个非常类似于您所拥有的图表：
显然，您可以更改after持续时间以满足您的需要。
Stack Overflow用户
发布于 2022-03-04 03:07:35
因此，经过一些实验，这里有一个解决方案，似乎对我有效。

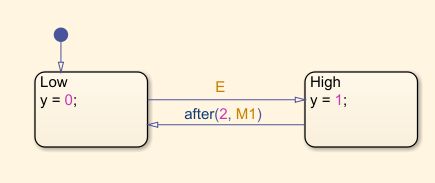

图表：

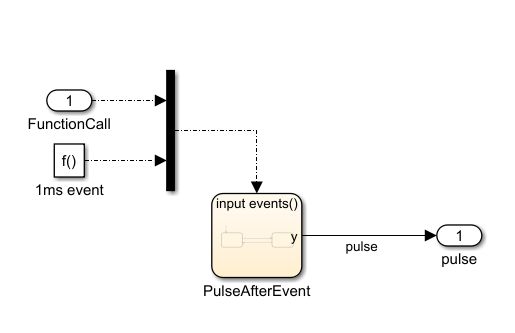

它存在于以下子系统中：
FunctionCall输入来自产生偶尔函数调用的customer块。1ms函数调用的样本时间为0.001。它们分别以E和M1的形式与图表的输入事件联系起来。
在图表中，函数调用E将从低状态转换为高状态并设置y=1；然后，在M1事件的两个实例之后，我们将转换回Low并设置y=0。
很奇怪，我需要等待两个M1实例，而不仅仅是M1 --但考虑到E和M1同时发生(通常E处于一个微秒边界)，如果没有after(2, M1)转换，我可以通过使用调试断点和步进来看到状态转换，但它们都是同时发生的，因此脉冲宽度为0。
通过上面的图表，我可以看到(通过y值的范围)，我得到了宽度为1ms的y脉冲，它们与E.
如果有人有更好的解决方案，请随时提交他们！
