如何使用OpenCV Python绘制一组点
如何使用OpenCV Python绘制一组点
提问于 2022-03-25 17:58:20
我有一组由数学表达式生成的点(坐标X和Y)，我想要在屏幕的特定位置画出结果图形(我想确定所绘制图形的中心位置)。
我试着使用下面的代码来测试公式是否产生了正确的数字。但现在，我需要在一个特定位置的预先存在的图像上画出同样的轮廓。
B = 185
L = 250
W = (L-B)/6
D = (L/2)-L/4
x = np.linspace(-L/2, L/2, 500)
y1 = []
y2 = []
for X in x:
termo1 = sqrt((L**2 - 4*X**2) / (L**2 + 8*W*X + 4*W**2))
termo2 = ((sqrt(5.5*L**2 + 11*L*W + 4*W**2) * (sqrt(3)*B*B - 2*D*sqrt(L**2 + 2*W*L + 4*W**2))
) / (sqrt(3)*B*L*(sqrt(5.5*L**2 + 11*L*W + 4*W**2) - 2*sqrt(L**2 + 2*W*L + 4*W**2))))
termo3 = 1 - sqrt((L*(L**2 + 8*W*X + 4*W**2)) / (2*(L - 2*W)*X**2 +
(L**2 + 8*L*W - 4*W**2)*X + 2*L*W**2 + L**2*W + L**2*W + L**3))
calculo = B/2 * termo1 * (1-termo2 * termo3)
y1.append(calculo)
calculo = -B/2 * termo1 * (1-termo2 * termo3)
y2.append(calculo)
fig = plt.figure()
ax = fig.add_subplot(1, 1, 1)
ax.spines['left'].set_position('center')
ax.spines['bottom'].set_position('zero')
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.yaxis.set_ticks_position('left')
plt.plot(x, y1, 'r')
plt.plot(x, y2, 'r')
plt.show()Stack Overflow用户
回答已采纳
发布于 2022-03-25 20:37:10

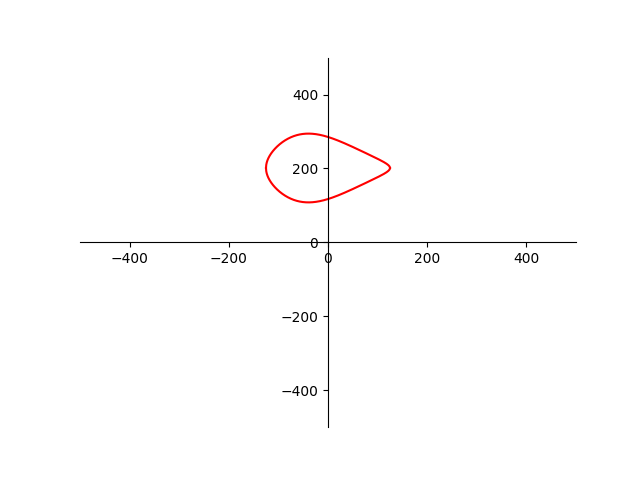

您可以通过创建onclick事件来实现这一点；当单击鼠标线并将其用作偏移量时，它将使用鼠标线.我认为这就是您所要求的？尽管有了当前的绘图x/y限制，但是它不会显示出来，这取决于您单击的位置，因此我在绘图的配置中添加了这些内容。
import numpy as np
from math import sqrt
import matplotlib.pyplot as plt
import os
import matplotlib.image as mpimg
def onclick(event):
global ix, iy
ix, iy = event.xdata, event.ydata
plt.plot(x + ix, y1+ iy, 'r')
plt.plot(x + ix, y2+ iy, 'r')
plt.show()
fig.canvas.mpl_disconnect(cid)
return
B = 185
L = 250
W = (L-B)/6
D = (L/2)-L/4
x = np.linspace(-L/2, L/2, 500)
y1 = []
y2 = []
for X in x:
termo1 = sqrt((L**2 - 4*X**2) / (L**2 + 8*W*X + 4*W**2))
termo2 = ((sqrt(5.5*L**2 + 11*L*W + 4*W**2) * (sqrt(3)*B*B - 2*D*sqrt(L**2 + 2*W*L + 4*W**2))
) / (sqrt(3)*B*L*(sqrt(5.5*L**2 + 11*L*W + 4*W**2) - 2*sqrt(L**2 + 2*W*L + 4*W**2))))
termo3 = 1 - sqrt((L*(L**2 + 8*W*X + 4*W**2)) / (2*(L - 2*W)*X**2 +
(L**2 + 8*L*W - 4*W**2)*X + 2*L*W**2 + L**2*W + L**2*W + L**3))
calculo = B/2 * termo1 * (1-termo2 * termo3)
y1.append(calculo)
calculo = -B/2 * termo1 * (1-termo2 * termo3)
y2.append(calculo)
fig = plt.figure()
ax = fig.add_subplot(1, 1, 1)
ax.set_xlim([-500,500])
ax.set_ylim([-500,500])
ax.spines['left'].set_position('center')
ax.spines['bottom'].set_position('zero')
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.yaxis.set_ticks_position('left')
coords = []
cid = fig.canvas.mpl_connect('button_press_event', onclick)
plt.show()
