如何从已知的斜率和方面值生成2D数组？
如何从已知的斜率和方面值生成2D数组？
提问于 2022-04-05 13:00:06
给定存储为Numpy数组的虚拟高度图(或数字高程模型)，如下所示：
import numpy as np
import matplotlib.pyplot as plt
line = np.flip(np.arange(0, 10))
dem = np.tile(line, (10, 1))我可以这样计算它的坡度和坡度：
x, y = np.gradient(dem)
slope = np.degrees(np.arctan(np.sqrt(x**2 + y**2)))
aspect = np.degrees(np.arctan2(x, -y))并把它想象成：

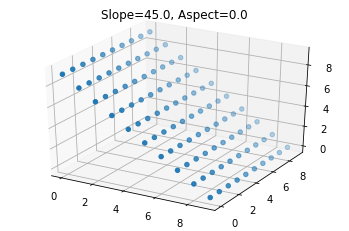

fig = plt.figure()
ax = fig.add_subplot(111, projection="3d")
y, x = np.mgrid[:10, :10]
ax.scatter(x, y, dem)
ax.set_title(f"Slope={np.mean(slope)}, Aspect={np.mean(aspect)}")
但我该怎么做呢？
我想要生成一个固定大小的空白2D Numpy数组，然后用一个已知的斜率和角度(从任意海拔开始，例如0)填充它。
Stack Overflow用户
回答已采纳
发布于 2022-04-05 13:29:16
由于gradient的步长为1，所以用N点和给定的slope和offset绘制直线的一般公式是
slope * np.arange(N) + offset你所说的斜率是坡度的大小，作为一个角度。你所称的斜率是x方向和y方向的部分斜率，也是一个角度。你有以下非线性方程组：
np.tan(np.radians(slope))**2 = sx**2 + sy**2
np.tan(np.radians(aspect)) = -sx / sy幸运的是，您可以很容易地使用替换来解决这个问题：
p = np.tan(np.radians(slope))**2
q = np.tan(np.radians(aspect))
sy = np.sqrt(p / (q**2 + 1))
sx = -q * sy现在，您所需要做的就是取两行斜率sx和sy的外和。
dem = offset + sx * np.arange(NX)[::-1, None] + sy * np.arange(NY)下面是一个示例：
投入：
aspect = -30
slope = 45
offset = 1
NX = 12
NY = 15梯度：
p = np.tan(np.radians(slope))**2
q = np.tan(np.radians(aspect))
sy = np.sqrt(p / (q**2 + 1)) # np.sqrt(3) / 2
sx = -q * sy # 0.5结果：
dem = offset + sx * np.arange(NX)[::-1, None] + sy * np.arange(NY)
fig, ax = plt.subplots(subplot_kw={'projection': '3d'})
ax = fig.add_subplot(111, projection="3d")
ax.scatter(*np.mgrid[:NX, :NY], dem)
您的约定可能会被一个标志所忽略，您应该能够通过查看情节来轻松地解决这个问题。
