问网格填充体素网格
EN

Stack Overflow用户

提问于 2022-04-14 21:51:50

回答 1查看 703关注 0票数 2

我在试着用体素。我有一个封闭的网格对象，但是这里我将使用提供的示例mesh。我想要做的是将网格转换成填充的体素网格。

下面的代码获取一个网格，并使用pyvista将其转化为体素网格，但是在内部，体素网格是空的。

import numpy as np
import pyvista as pv
from pyvista import examples

# Load a surface to voxelize
surface = examples.download_foot_bones()
surface

voxels = pv.voxelize(surface, density=surface.length / 500)
voxels.plot(opacity=1.00)

有办法用细胞来填补内部空隙吗？如果不是，我假设会有一种填充数组的方法，然后将其转换为填充的体素网格？

python

voxel

pyvista

回答 1

Stack Overflow用户

回答已采纳

发布于 2022-04-14 23:41:33

我相信你被体素的表述误导了。由于体素被紧密地填充在图中，即使部分不透明，你也不能看到内部表面。换句话说，体素化已经很密集了。

我们可以提取体素化网格中每个单元的中心，并注意到它在网格中很密集：

voxels.cell_centers().plot(render_points_as_spheres=True)

(您可能需要手动激活网格上的标量才能得到彩色地图)。

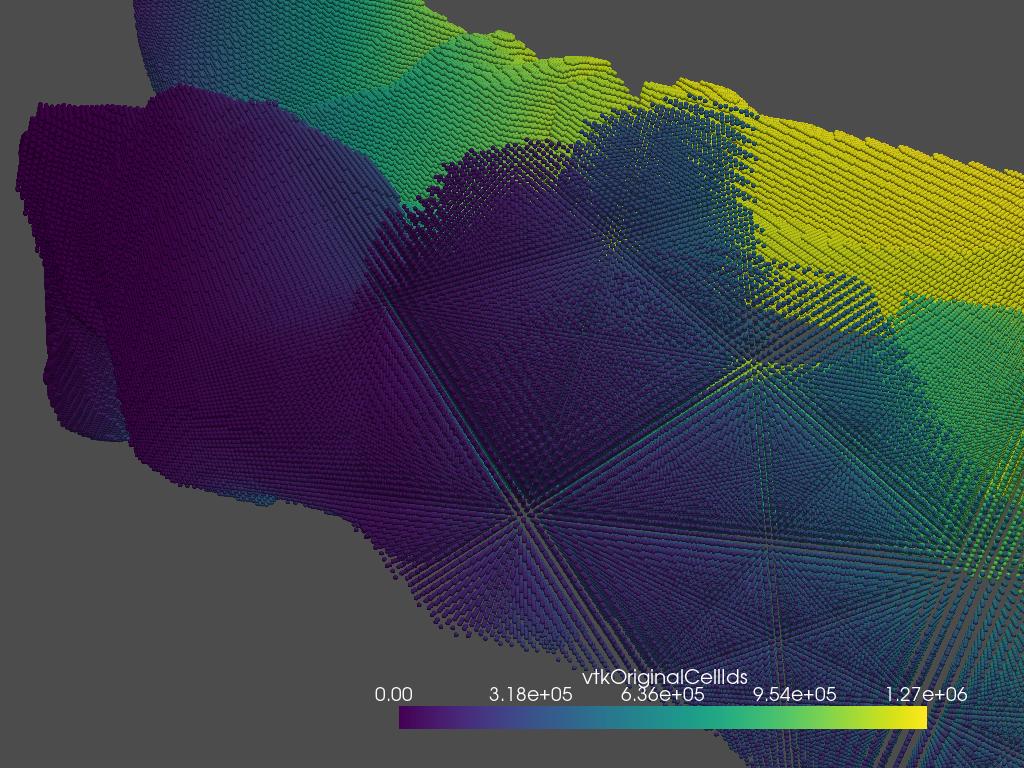

当放大时，这会产生类似的情况：

如果体素网格是空心的，我们只会看到沿着网格表面的球。相反，我们有密集的填充点填补整个空间。

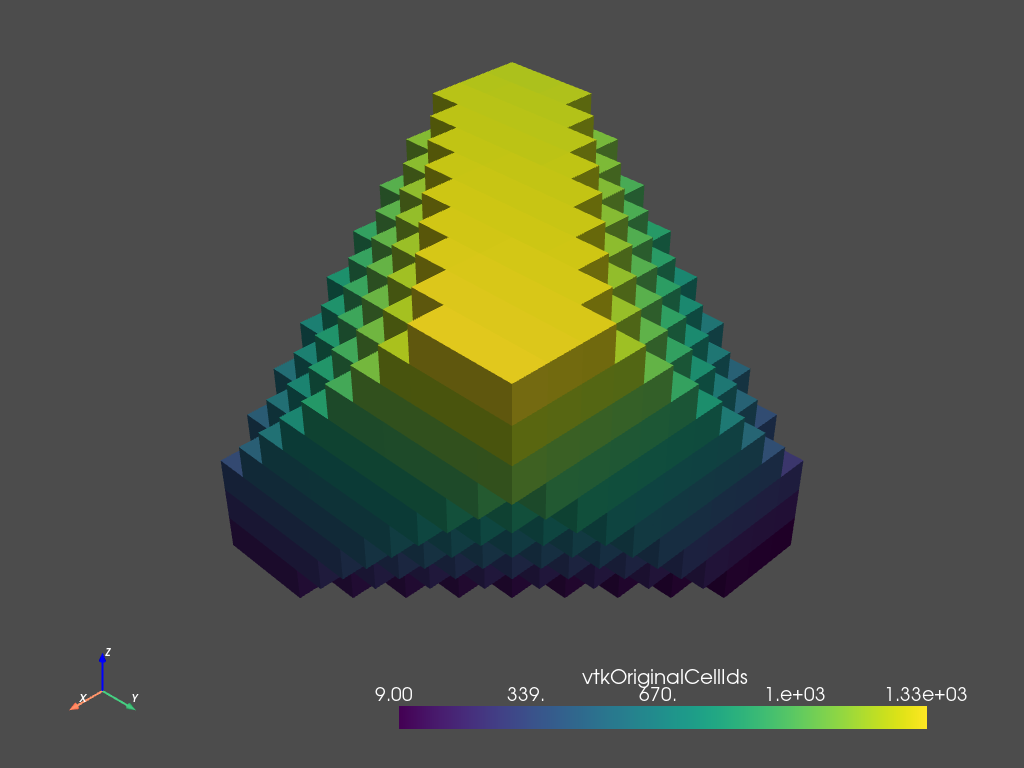

要获得更具体的证据，请考虑一个四面体体化：

import pyvista as pv

tetra = pv.voxelize(pv.Tetrahedron(), density=0.1)
tetra.plot(scalars='vtkOriginalCellIds')

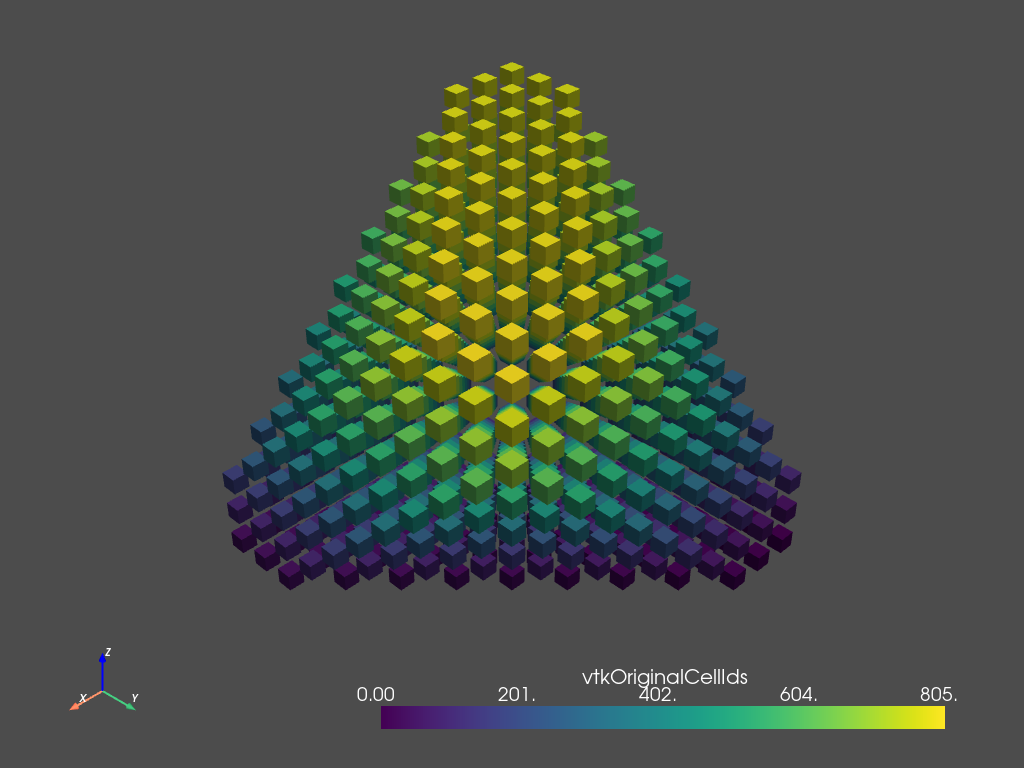

现在，如果我们在它上运行this (slow and undocumented) internal helper called atomize，它将缩小每个体素，允许我们查看它们：

from pyvista.demos.logo import atomize  # undocumented, don't rely on it

atomized = atomize(tetra, scale=0.5)
atomized.plot()

特别是在3d中移动网格使得所有的内部体素都存在，它们只是被最外层的体素所遮蔽。

票数 1
