问如何将整个类图放在StarUML上的包中？

EN

答案是，将几个类移动到一个包中，可能已经将类分配给包，但在视觉上，包符号并没有将它们封装起来。

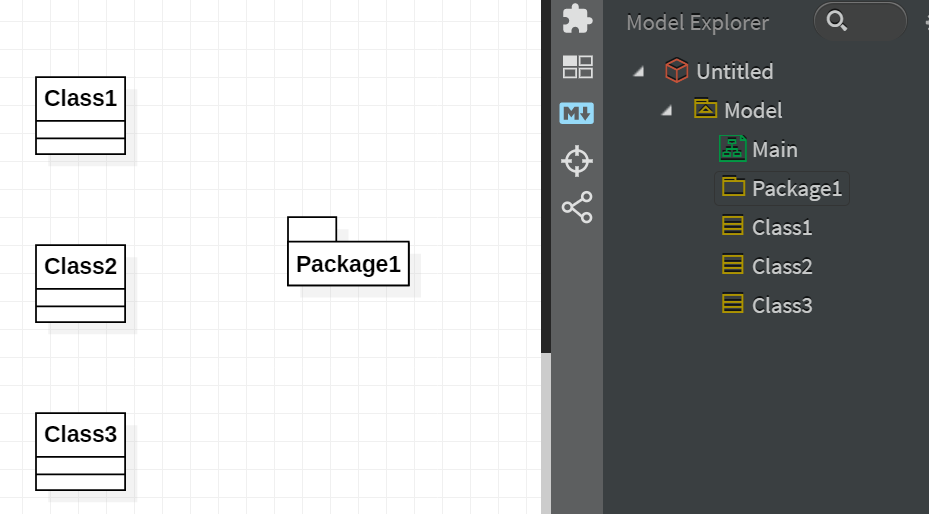

这里是一个4.1.6版的演示。THe版本5.0.1具有相同的行为。我创建了3个类(注意自动名称Class 1、Class 2、Class 3，下一个是Class 4)，然后创建一个包。这里是结果；特别是查看模型资源管理器，它在相同的级别上显示类和包：

​

​

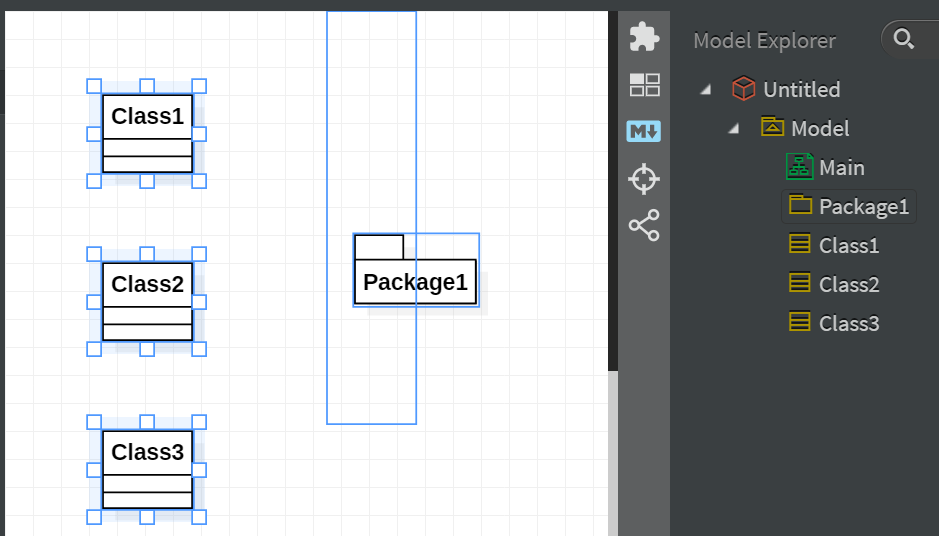

现在我可以选择这3个类并将它们拖放到包中。但是警告：在包有一些重叠之前，移动类是不够的:您真的必须将鼠标拖到包中，这样StarUML就可以向您提供带有突出显示框架的包元素的视觉反馈(在我的屏幕截图中是蓝色的)：

​

​

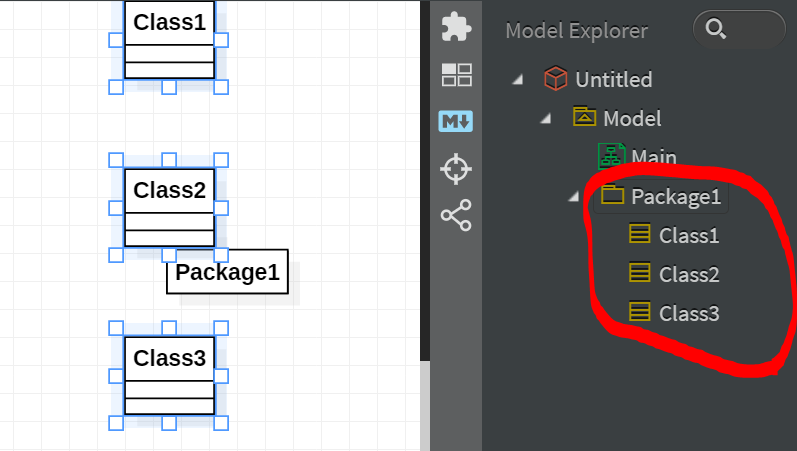

当您释放删除鼠标时，类将通过翻译进行移动，但是包符号保持不变，给人的印象是操作失败。但是不要失望，看看模型资源管理器，您就会发现这些类现在都在包下面：

​

​

这意味着StarUML现在将类视为包的一部分。如果您移动包符号，类将跟随移动。实际上，它们的位置相对于包符号。唯一需要做的事情是调整包符号的大小，以包含掉在其中的所有类。

顺便说一句，一定有某种错误，因为如果您将包的格式更改为自动调整大小，它就会再次变得非常小，而忽略了大小确定中包含的元素。

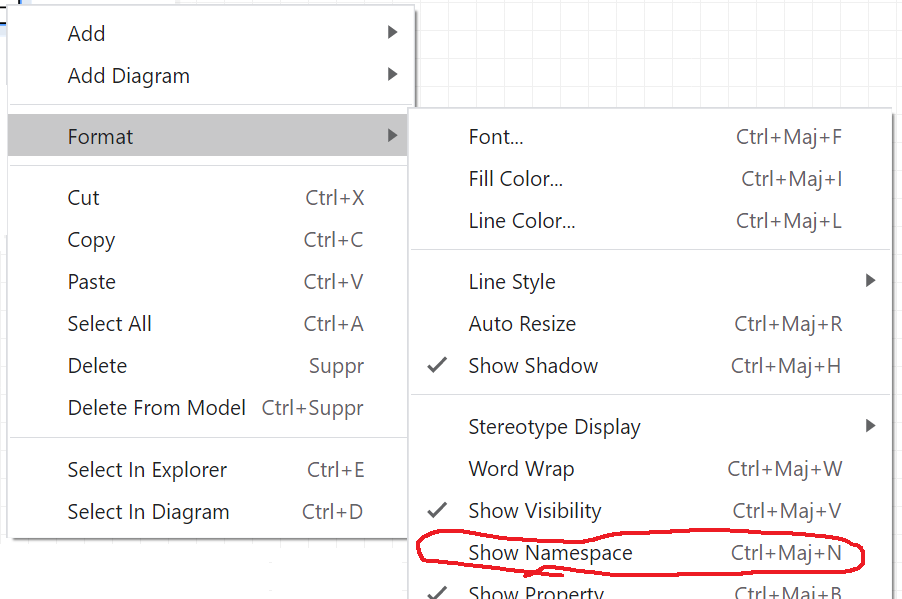

如果您仍然不确定，您也可以右键单击其中一个类，并在菜单Format > Show namespace中进行选择

​

然后，您将在图表中以明文清楚地显示该包：

​

​

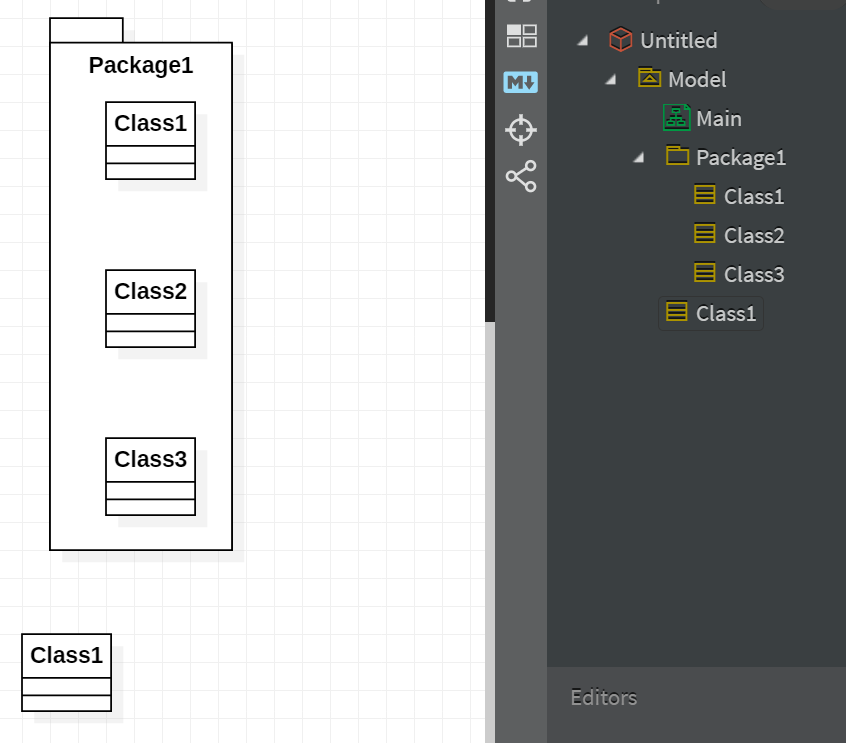

现在，如果在包之外添加一个新类，您将看到默认情况下，编号在1重新启动，因为在这个级别上没有其他类了。如果移动包，所有先前选择的类都会随包一起移动，但新创建的类将保持原样。

​

​

请注意，可视化和建模语义之间的差异也可能发生在另一个方向。您可以创建一个包并调整其大小，然后将类单击添加到包中。从视觉上看，这门课似乎就在包里。但是，如果您移动包，类将保持在原来的位置，并且在模型资源管理器中，您将看到与包处于同一级别的类。这可能会非常误导人。
