组件图中的PlantUML端口位置
组件图中的PlantUML端口位置
提问于 2022-06-15 14:14:07

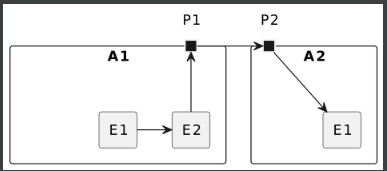

以下是我的代码及其呈现方式
@startuml
skinparam componentStyle rectangle
component A1 {
port P1
[E1]
[E2]
[E1] -r-> [E2]
[E2] -r-> P1
}
component A2 {
port P2
[E1] as e
P2 -r-> e
}
P1 -r-> P2
@enduml

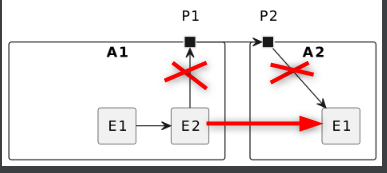

如何使P1和P2分别位于A1和A2的垂直边缘？谢谢。
回答 1
Stack Overflow用户
回答已采纳
发布于 2022-06-21 11:40:58

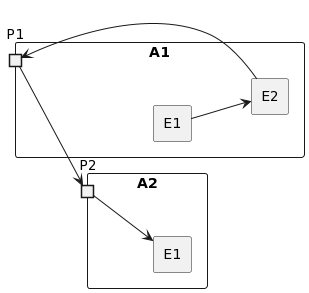

尝试使用left to right direction并删除箭头上的显式方向。
left to right direction
skinparam componentStyle rectangle
component A1 {
port P1
[E1]
[E2]
[E1] --> [E2]
[E2] --> P1
}
component A2 {
port P2
[E1] as e
P2 --> e
}
P1 --> P2
页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/72632999
