Android MaterialCardView的下降阴影/高度在旋转180度时消失
Android MaterialCardView的下降阴影/高度在旋转180度时消失
提问于 2022-07-19 05:56:05
总结了问题：
我正在开发一个油漆应用程序，在这个应用程序中，用户可以选择旋转画布，这个特性在某些场景中很有用。
我遇到的问题是，当我旋转承载画布/位图的CardView 180度时，下降的阴影就会丢失。当我旋转CardView 90度，只有180度时，我不会遇到这个问题。
描述了您尝试过的
我尝试过很多事情，比如给CardView更多的空间，以便显示掉的阴影，或者在代码旋转180度后手动应用drop阴影，但是它没有工作。
显示了一些代码
下面是负责旋转CardView的代码(非常简单)：
fun CanvasActivity.rotate(rotationValue: RotationValue, animate: Boolean = false) {
rotate(rotationValue.degrees, rotationValue.clockwise, animate)
}
fun CanvasActivity.rotate(degrees: Int, clockwise: Boolean = true, animate: Boolean = false) {
val rotationAmount = if (clockwise) {
(binding.activityCanvasCardView.rotation + degrees)
} else {
(binding.activityCanvasCardView.rotation - degrees)
}
if (animate) {
binding.activityCanvasCardView
.animate()
.rotation(rotationAmount)
} else {
binding.activityCanvasCardView.rotation = rotationAmount
}
}activity_canvas
<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@color/fragment_background_color_daynight"
tools:context=".activities.canvas.CanvasActivity">
<!-- This view is here to ensure that when the user zooms in, there is no overlap -->
<View
android:elevation="20dp"
android:outlineProvider="none"
android:id="@+id/activityCanvas_topView"
android:layout_width="0dp"
android:layout_height="90dp"
android:background="@color/fragment_background_color_daynight"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintTop_toTopOf="parent" />
<!-- The ColorSwitcherView is a view I created which helps
simplify the code for controlling the user's primary/secondary color -->
<com.therealbluepandabear.pixapencil.customviews.colorswitcherview.ColorSwitcherView
android:id="@+id/activityCanvas_colorSwitcherView"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_marginEnd="16dp"
android:elevation="20dp"
android:outlineProvider="none"
app:isPrimarySelected="true"
app:layout_constraintEnd_toEndOf="@+id/activityCanvas_topView"
app:layout_constraintTop_toTopOf="@+id/activityCanvas_colorPickerRecyclerView" />
<!-- The user's color palette data will be displayed in this RecyclerView -->
<androidx.recyclerview.widget.RecyclerView
android:elevation="20dp"
android:outlineProvider="none"
android:id="@+id/activityCanvas_colorPickerRecyclerView"
android:layout_width="0dp"
android:layout_height="50dp"
android:layout_marginStart="16dp"
android:layout_marginEnd="16dp"
android:orientation="horizontal"
app:layoutManager="androidx.recyclerview.widget.LinearLayoutManager"
app:layout_constraintBottom_toBottomOf="@+id/activityCanvas_topView"
app:layout_constraintEnd_toStartOf="@+id/activityCanvas_colorSwitcherView"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintTop_toTopOf="@+id/activityCanvas_primaryFragmentHost"
tools:listitem="@layout/color_picker_layout" />
<!-- This FrameLayout is crucial when it comes to the calculation of the TransparentBackgroundView and PixelGridView -->
<FrameLayout
android:id="@+id/activityCanvas_distanceContainer"
android:layout_width="0dp"
android:layout_height="0dp"
app:layout_constraintBottom_toTopOf="@+id/activityCanvas_tabLayout"
app:layout_constraintEnd_toEndOf="@+id/activityCanvas_primaryFragmentHost"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintTop_toBottomOf="@+id/activityCanvas_topView" />
<!-- This gives both views (the PixelGridView and TransparentBackgroundView) a nice drop shadow -->
<com.google.android.material.card.MaterialCardView
android:id="@+id/activityCanvas_cardView"
style="@style/activityCanvas_canvasFragmentHostCardViewParent_style"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
app:layout_constraintBottom_toTopOf="@+id/activityCanvas_tabLayout"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintTop_toBottomOf="@+id/activityCanvas_topView">
<!-- At runtime, the width and height of the TransparentBackgroundView and PixelGridView will be calculated -->
<com.therealbluepandabear.pixapencil.customviews.transparentbackgroundview.TransparentBackgroundView
android:id="@+id/activityCanvas_transparentBackgroundView"
android:layout_width="0dp"
android:layout_height="0dp" />
<com.therealbluepandabear.pixapencil.customviews.pixelgridview.PixelGridView
android:id="@+id/activityCanvas_pixelGridView"
android:layout_width="0dp"
android:layout_height="0dp" />
</com.google.android.material.card.MaterialCardView>
<!-- The primary tab layout -->
<com.google.android.material.tabs.TabLayout
android:elevation="20dp"
android:outlineProvider="none"
android:id="@+id/activityCanvas_tabLayout"
android:layout_width="0dp"
android:layout_height="wrap_content"
android:tabStripEnabled="false"
app:layout_constraintBottom_toTopOf="@+id/activityCanvas_viewPager2"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent">
<com.google.android.material.tabs.TabItem
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/activityCanvas_tab_tools_str" />
<com.google.android.material.tabs.TabItem
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/activityCanvas_tab_filters_str" />
<com.google.android.material.tabs.TabItem
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/activityCanvas_tab_color_palettes_str" />
<com.google.android.material.tabs.TabItem
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/activityCanvas_tab_brushes_str" />
</com.google.android.material.tabs.TabLayout>
<!-- This view allows move functionality -->
<View
android:elevation="20dp"
android:outlineProvider="none"
android:id="@+id/activityCanvas_moveView"
android:layout_width="0dp"
android:layout_height="0dp"
android:background="@android:color/transparent"
app:layout_constraintBottom_toBottomOf="@+id/activityCanvas_distanceContainer"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintTop_toBottomOf="@+id/activityCanvas_topView" />
<!-- The tools, palettes, brushes, and filters fragment will be displayed inside this ViewPager -->
<androidx.viewpager2.widget.ViewPager2
android:elevation="20dp"
android:outlineProvider="none"
android:id="@+id/activityCanvas_viewPager2"
android:layout_width="0dp"
android:layout_height="110dp"
app:layout_constraintBottom_toBottomOf="@+id/activityCanvas_primaryFragmentHost"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent" />
<!-- This CoordinatorLayout is responsible for ensuring that the app's snackbars can be swiped -->
<androidx.coordinatorlayout.widget.CoordinatorLayout
android:elevation="20dp"
android:outlineProvider="none"
android:id="@+id/activityCanvas_coordinatorLayout"
android:layout_width="match_parent"
android:layout_height="wrap_content"
app:layout_constraintBottom_toBottomOf="parent"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent" />
<!-- All of the full page fragments will be displayed in this fragment host -->
<FrameLayout
android:elevation="20dp"
android:outlineProvider="none"
android:id="@+id/activityCanvas_primaryFragmentHost"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_constraintBottom_toBottomOf="parent"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintTop_toTopOf="parent" />

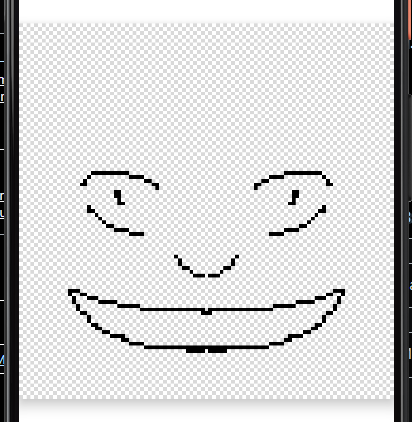

</androidx.constraintlayout.widget.ConstraintLayout>0度：

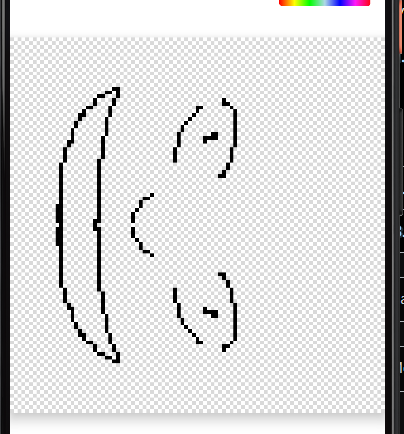

90度：

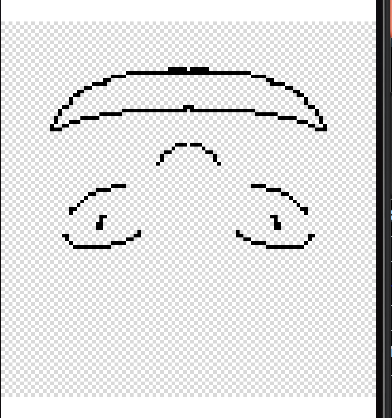

180度：
如您所见，当旋转180度(原点为0度)时，没有下降的阴影。
这个问题并不大，但它使我的应用程序的UI不一致。
注:出于某种原因，我只在手机上看到问题，而没有在平板设备上看到这个问题。
回答 3
Stack Overflow用户
回答已采纳
发布于 2022-07-25 08:25:38
实际上，这是一件很奇怪的事。我尝试旋转一个简单的阴影视图，它似乎切断阴影时，它有180/-180旋转角度，没有任何逻辑理由。我还试着和大纲提供者玩，但是没有。所以它不是关于CardView的，而是来自于在View类中绘制阴影的实现。
我已经搜索了一点，并且已经直接向Google报告并修复了，但是可能有些compat库仍然存在这个问题，这就是为什么您要面对这个问题。
https://issuetracker.google.com/issues/173730323
https://issuetracker.google.com/issues/137454913
我可以建议你创建一个拐杖(是的，我知道，这不是一个解决方案)留下评论。如果你的旋转是-180/180，你可以用"-179.9/179.9“来”正常化“它。就用户体验而言，它是不可见的，就漂亮的代码而言- meh，但我在这里看不到任何其他方式。
Stack Overflow用户
发布于 2022-07-21 06:02:50
你在大多数物品上设置android:outlineProvider="none" ..。虽然正在使用的拖影可能有错误的偏移坐标，但您需要进行减法而不是添加偏移量。提供的代码太少，无法更准确地回答这个问题--但由于所述原因，阴影很有可能隐藏在画布下面。我建议提供您自己的ViewOutlineProvider实现，然后传递它而不是none。
Stack Overflow用户
发布于 2022-07-22 10:56:59
您需要在每个侧android:layout_margin="16dp"上设置16 it的总数(左、右、下和上)，并设置app:cardElevation="4dp"，这样就可以了。
