Modbus通过tcp通信并不能将数据发送到所有设备
EN

Stack Overflow用户
提问于 2022-07-22 20:40:40
回答 1查看 361关注 0票数 0

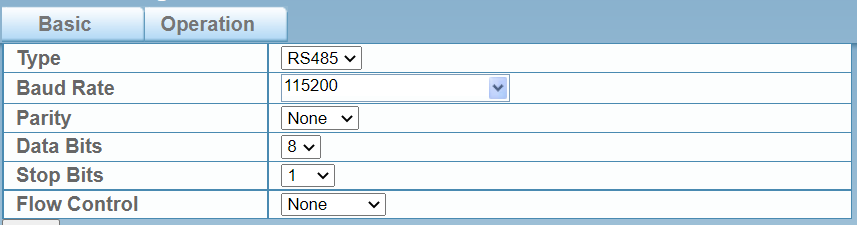

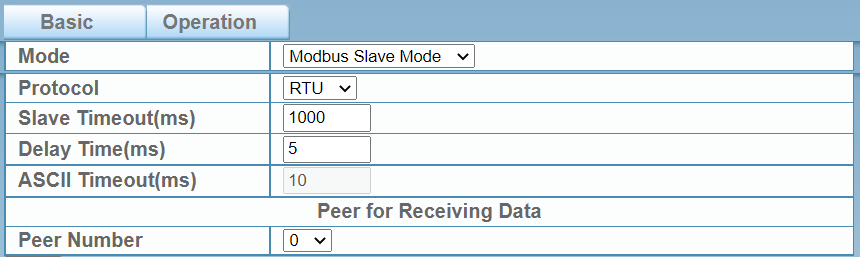

我有一个网关连接到一台运行C#程序的计算机上。我在计算机和网关之间有一个Modbus从主关系.下面是网关配置(EKI-1221-BE型号):

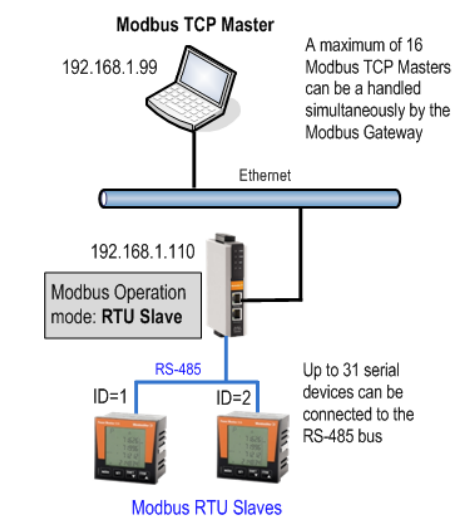

我的设置与这张图片相同,但我有6个设备连接,而不是2个,以后将有12个设备:

我可以向这6个设备中的任何一个发送Modbus命令,没有任何问题,但是当我试图在短时间内发送多个命令时,问题就会发生。在下面的代码中,只有设备1、2和6接收命令。

代码语言:javascript
运行
复制
PumpsComm.SendMessage(1, 3099, 2000);
PumpsComm.ClientSocket.Receive(TempBuffer);
PumpsComm.SendMessage(2, 3099, 3000);
PumpsComm.ClientSocket.Receive(TempBuffer);
PumpsComm.SendMessage(3, 3099, 4000);
PumpsComm.ClientSocket.Receive(TempBuffer);
PumpsComm.SendMessage(4, 3099, 6000);
PumpsComm.ClientSocket.Receive(TempBuffer);
PumpsComm.SendMessage(5, 3099, 8000);
PumpsComm.ClientSocket.Receive(TempBuffer);
PumpsComm.SendMessage(6, 3099, 10000);
PumpsComm.ClientSocket.Receive(TempBuffer);

函数SendMessage如下所示,其中ClientSocket是连接到网关/ Modbus从节点的TCP套接字。

代码语言:javascript
运行
复制
public void SendMessage(int pumpID, int register, int command)
    {
        byte[] message = new byte[12];

        message[0] = 0;
        message[1] = 0;     //Message number
        message[2] = 0;
        message[3] = 0;
        message[4] = 0;
        message[5] = 6;     //Message length
        message[6] = (byte)ToHexInDec(pumpID, 'L');      //Pump ID
        message[7] = 6;
        message[8] = (byte)ToHexInDec(register, 'H');     //Register high
        message[9] = (byte)ToHexInDec(register, 'L');     //Register low
        message[10] = (byte)ToHexInDec(command, 'H');    //Command high
        message[11] = (byte)ToHexInDec(command, 'L');    //Command low

        try
        {
            ClientSocket.Send(message);
        }
        catch
        {
            return;
        }
    }

如果在每次发送之间让线程休眠30 as,那么每个命令都可以工作,但在我的情况下,这不是一个选项,因为我需要能够在很短的时间内更新每个设备。

我看了一下我和Wireshark在网关收发的数据包,我想我找到了

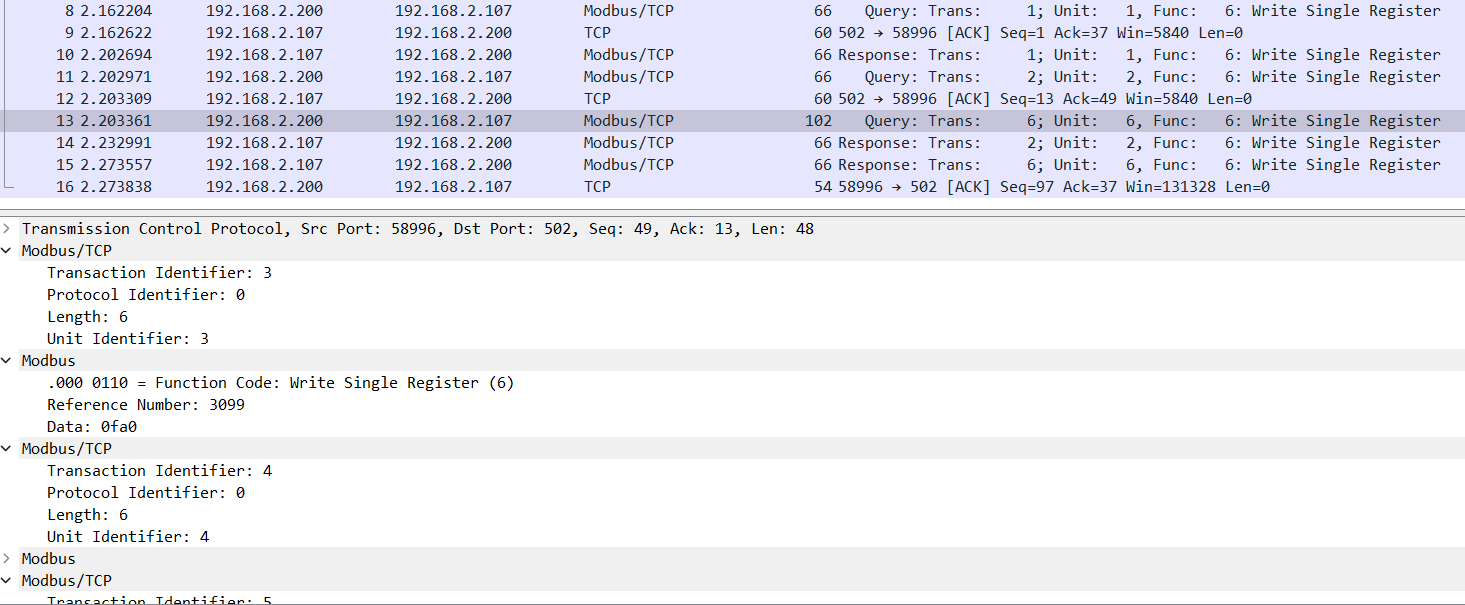

这就是Wireshark的输出(以200结尾的Ip是计算机,以107结尾的Ip是网关):

看起来,设备3、4、5和6的通信,其中放入相同的TCP数据包,出于某种原因,唯一从该数据包读取的Modbus通信是最后一个。

我尝试为Modbus通信的MBAP头中的每个通信添加MBAP事务号,但是它没有改变任何东西。然后,我尝试添加一个阻塞接收,使程序在发送下一个通信之前等待Modbus响应,但我没有收到任何消息(即使我们可以看到,当通信成功时,网关正在发送一个Modbus响应)

我不知道我还能做些什么,我想看看是否有人在TCP modbus通信方面有更多的经验。如有需要,我可以提供更多细节。对不起,如果这不够清楚,英语不是我的第一语言。

谢谢!

EN

回答 1

Stack Overflow用户

回答已采纳

发布于 2022-07-22 21:16:05

根据规格

可以在同一个TCP连接上同时激活多个MODBUS事务。 注意:如果这样做了,那么必须使用MODBUS事务标识符来唯一地标识匹配的请求和响应。

但是,您正在发送将事务标识符设置为0000的消息。

代码语言:javascript
运行
复制
message[0] = 0;
message[1] = 0;     //Message number

(我猜网关正在检测复制并为此分配一个新的标识符)。

一种更好的方法是发送所有的请求(每个请求都有不同的标识符;只要它是唯一的,这并不重要),然后等待响应进来(使用每个响应中的事务标识符将响应与请求匹配;响应可能与请求的顺序不同)。

请注意,您不应该假设每个响应都将出现在一个单独的TCP数据包中(或者它将位于单个数据包中);协议考虑到了这一点:

当MODBUS通过TCP时,在MBAP报头中携带额外的长度信息,以允许收件人识别消息边界,即使消息已被分割成多个分组以进行传输。显式和隐式长度规则的存在,以及CRC-32错误检查代码(在以太网上)的使用,导致对请求或响应消息不被检测到损坏的可能性微乎其微。

票数 1
EN
