问C++中分层状态机的实现问题
EN

Stack Overflow用户

提问于 2022-07-31 12:27:54

回答 2查看 69关注 1票数 1

我一直试图在C++中实现分层状态机。我选择了基于状态设计模式和复合设计模式的方法。根据复合设计模式，我为原子状态(简单状态)和复合状态(由状态机组成的状态)定义了一个公共抽象基类。

State.h

class State {
public:
    virtual void notifyCatenaryModeRequested(bool state) = 0;
    virtual void notifyBatteryModeRequested(bool state) = 0;
    virtual void notifyMainContactorsCloseRequested(bool state) = 0;
    virtual void update() = 0;
};

StateAtomic.h

#include "State.h"
#include "StateComposite.h"

class StateAtomic : public State {
public:
    StateAtomic(StateComposite* parent) : parent(parent) {}
    void notifyCatenaryModeRequested(bool state) {cat_mode_requested = state;}
    void notifyBatteryModeRequested(bool state) {bat_mode_requested = state;}
    void notifyMainContactorsCloseRequested(bool state) {main_contactors_close_requested = state;}
    virtual void update() = 0;

protected:
    StateComposite *parent;
    bool cat_mode_requested;
    bool bat_mode_requested;
    bool main_contactors_close_requested;
};

StateComposite.h

#include "State.h"

class StateComposite : public State {
public:
    StateComposite(StateComposite* parent) : parent(parent) {}
    void notifyCatenaryModeRequested(bool state) {active->notifyCatenaryModeRequested(state);}
    void notifyBatteryModeRequested(bool state) {active->notifyBatteryModeRequested(state);}
    void notifyMainContactorsCloseRequested(bool state) {main_contactors_close_requested = state;}
    void update() {active->update();}
    void switchState(State * new_state) {active = new_state;}

protected:
    StateComposite* parent;
    State* active;
};

根据状态设计模式，我为状态机的各个状态定义了一个类。

Ready.h

#include "StateAtomic.h"

class StateMachine;

class Ready : public StateAtomic {
    public:
        Ready(StateMachine *parent) : StateAtomic(parent) {}
        void update() {
            std::cout << "Ready" << std::endl;
            if (cat_mode_requested && main_contactors_close_requested) {
                parent->switchState(& static_cast<StateMachine*>(parent)->cat);
                std::cout << "Switch to cat." << std::endl;
            } else if (bat_mode_requested && main_contactors_close_requested) {
                parent->switchState(& static_cast<StateMachine*>(parent)->bat);
                std::cout << "Switch to bat." << std::endl;
            }
    }
};

Cat.h

#include "StateComposite.h"
#include "CatPrecharge.h"
#include <iostream>

class StateMachine;

class Cat : public StateComposite {
public:

    Cat(StateMachine *parent) : StateComposite(parent) {}
    void update() {std::cout << "Cat" << std::endl;}

};

然后，我定义了顶级状态机。

#include "StateComposite.h"
#include "StateAtomic.h"
#include "Ready.h"
#include "Cat.h"
#include <iostream>

class StateMachine : public StateComposite {
public:

    StateMachine() : StateComposite(nullptr), ready(this), cat(this) {
        active = &ready;
    }
    void update() {active->update();}

private:

    Ready ready;
    Cat cat;

    friend class Ready;
    friend class Cat;
};

一个非常简单的应用程序

main.cpp

#include "StateMachine.h"
#include <cstdlib>

using namespace std;

struct command {
    bool cat_mode_requested;
    bool bat_mode_requested;
    bool main_contactors_close_requested;
};

int main(int argc, char** argv) {

    StateMachine state_machine;
    command active_command;

    for (uint8_t i = 0; i < 3; i++) {

        std::cout << "Cat mode requested?" << std::endl;
        std::cin >> active_command.cat_mode_requested;
        std::cout << "Bat mode requested?" << std::endl;
        std::cin >> active_command.bat_mode_requested;
        std::cout << "Main contactors close requested?" << std::endl;
        std::cin >> active_command.main_contactors_close_requested;

        state_machine.notifyCatenaryModeRequested(active_command.cat_mode_requested);
        state_machine.notifyBatteryModeRequested(active_command.bat_mode_requested);
        state_machine.notifyMainContactorsCloseRequested(active_command.main_contactors_close_requested);
        state_machine.update();
    }
}

我发现以下步骤会导致程序崩溃：

调用state_machine.update()

Invoking Ready::update()

Invoking state_machine.update()

中的

问题显然出现在以下语句中:从parent->switchState(& static_cast<StateMachine*>(parent)->cat)调用的Ready::update()。

不幸的是我不明白为什么。有人能帮我理解我做错了什么吗？提前谢谢。

编辑：

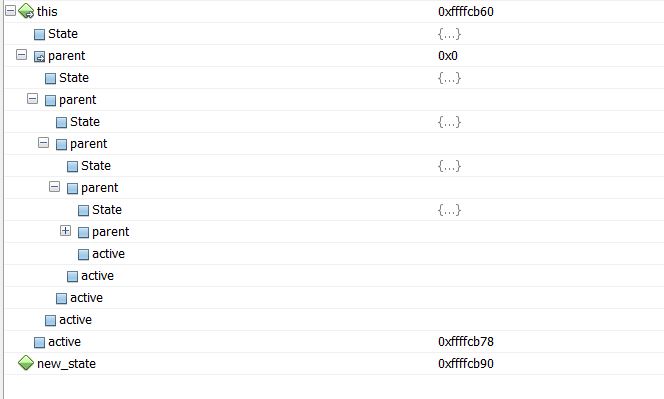

继承的子对象StateComposite在StateMachine对象中的内容：

c++

design-patterns

state-machine

回答 2

Stack Overflow用户

发布于 2022-07-31 15:52:38

程序崩溃的原因是没有初始化active复合状态中的Cat成员。

票数 0

Stack Overflow用户

发布于 2022-07-31 15:53:11

有一种替代方法，用于设备驱动程序中的中断处理程序。使用逻辑堆叠的指针结束操作函数，以便在每个中断结束时执行操作。这样做的一个优点是，如果需要在某个级别添加一个额外的步骤，那么它只是在该级别上为该步骤使用另一个函数。我记得一个驱动程序在一个switch case语句中有超过200种情况来处理这个问题，它通过切换到3个逻辑级别的结束操作处理程序来简化。

typedef void (*PTRFUN)()                // pointer to function

void fun_driver()
{
    PTRFUN pflvl0 = fun_lvl00;          // what to do at next level 0
    PTRFUN pllvl1 = fun_lvl10;          // what to do at next level 1
    // ...                              // start some operation
    return;
}

void fun_int()                          // interrupt function
{
    // ...
    pflvl1();                           // call lvl1 handler
    return;
}

void fun_lvl10()
{
    pflvl1 = fun_lvl11;                 // next interrupt goes to lvl11
    // ...
    return;
}

void fun_lvl11()
{
    pflvl1 = fun_lvl10;                 // reset back to lvl10
    pflvl0();                           // call higher level
    return;
}

void fun_lvl00()
{
    // ...                              // set a completion status
    // ...                              // so OS handles end of operation action
    return;
}

票数 0
