在Matplotlib中的堆叠区域图中创建透明区域
在Matplotlib中的堆叠区域图中创建透明区域
提问于 2022-08-10 17:05:13

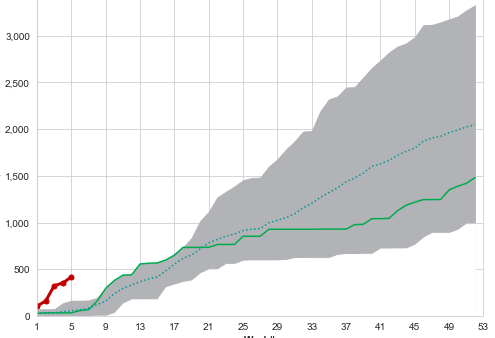

我正在尝试构建这种类型的图表:使用Matplotlib和seaborn在线条图和堆叠区域图之间的混合。我只想让下面的白色区域完全透明。我试图更改alpha参数，但它并不使区域透明，充其量只能是白色。我使用以下代码：
plt.plot(df.index,"5y Avg",data=df,
color=avg_color,
linestyle="dotted",
label= '5y Avg')
plt.stackplot(df.index,df["5Y Max"],color="#B1B3B6",labels= ['5y Range'])
plt.stackplot(df_test.index,df["5Y Min"],color="white",alpha=1)
回答 1
Stack Overflow用户
回答已采纳
发布于 2022-08-10 19:35:19
您可以通过更改问题的处理方法来获得所需的效果:与其使底部堆栈图的区域变得透明，您只可以用对图中的部分进行着色。
ax.fill_between(x = df.index, y1 = df['5Y Min'], y2 = df['5Y Max'], color = '#B1B3B6', label = '5y Range')完整代码
import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
df = pd.DataFrame()
df['index'] = np.arange(1, 53 + 1, 1)
df['5y Avg'] = 2000/53*df['index'] + 100*np.random.rand(len(df))
df['5Y Max'] = 3200/53*df['index'] + 100*np.random.rand(len(df))
df['5Y Min'] = 1000/53*df['index'] + 100*np.random.rand(len(df))
avg_color = '#45A1A2'
df = df.set_index('index')
plt.style.use('seaborn-whitegrid')
fig, ax = plt.subplots()
ax.plot(df.index, df['5y Avg'],
color = avg_color,
linestyle = 'dotted',
label = '5y Avg')
ax.fill_between(x = df.index, y1 = df['5Y Min'], y2 = df['5Y Max'], color = '#B1B3B6', label = '5y Range')
ax.legend(frameon = True)

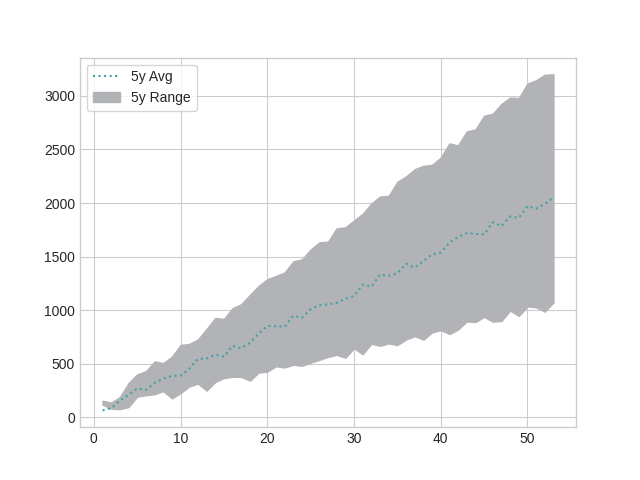

plt.show()绘图
