使用PlantUML在协作图中定位对象
使用PlantUML在协作图中定位对象
提问于 2022-10-31 19:38:06
我想要创建一个类似协作的图表，如下所示：
我正在努力寻找一种方法来标记PlantUML来影响各种物体的定位。我也尝试过直接使用Graphviz，但结果甚至更糟。

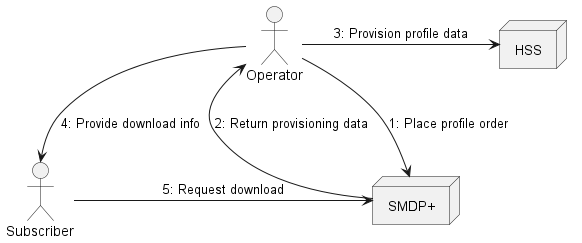

这就是我现在呈现的情况：
有人能给我一些提示说我可以尝试什么吗？
@startuml
actor "Operator" as op
actor "Subscriber" as sub
node "HSS" as hss
node "SMDP+" as smdp
op -right-> smdp : 1: Place profile order
smdp -> op : 2: Return provisioning data
op -right-> hss : 3: Provision profile data
op -down-> sub : 4: Provide download info
sub -[norank]> smdp : 5: Request download
hss -[hidden]down-> smdp
@enduml回答 1
Stack Overflow用户
回答已采纳
发布于 2022-11-01 01:03:26
以下是我对你问题的评论：
@startuml
'left to right direction
together {
actor "Operator" as op
actor "Subscriber" as sub
}
together {
rectangle "HSS" as hss
rectangle "SMDP+" as smdp
}
op -right-> smdp : 1: Provisioning data:=\nPlace profile order
'smdp -> op : 2: Return provisioning data
op -right-> hss : 2: Provision profile data
op -down-> sub : 3: Provide\ndownload\ninfo
sub -[norank]> smdp : 4: Request download
hss -[hidden]down-> smdp
@enduml页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
