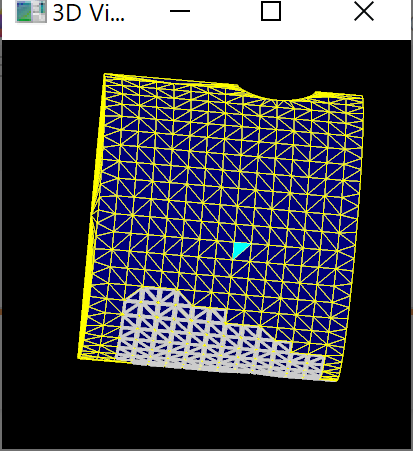

问opencascad(OCCT)本身是否支持像CAD助手那样的单元拾取？

EN

我们试着收集一些答案。

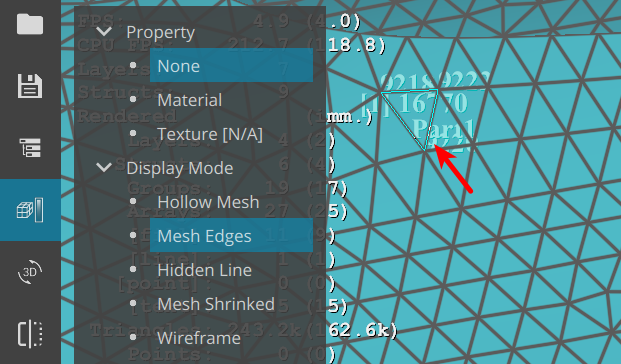

首先，您不会在OCCT中发现与屏幕截图中的形状完全相同的演示文稿。这种自定义表示很可能是基于AIS_ColoredShape的，上面有额外的功能。

OCCT有一个用于显示网格结构(如MeshVS_Mesh )的专用类。它支持从框中选择网格元素，尽管您必须实现一个特殊的数据源接口来将网格数据提供给它。

​

​

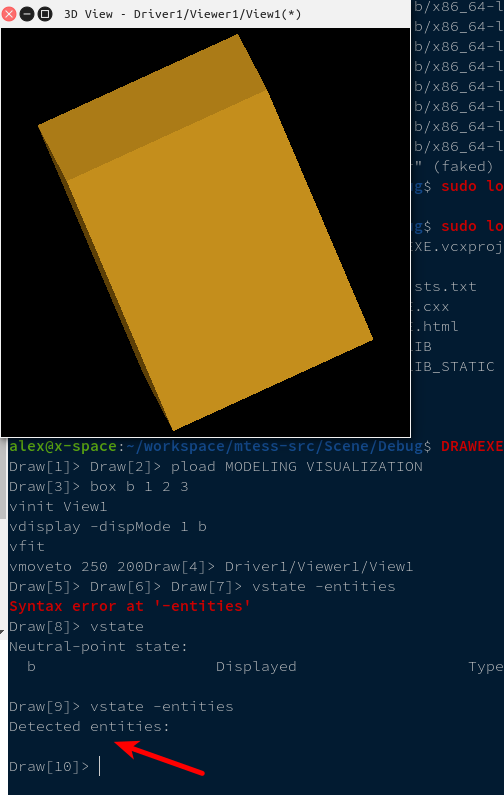

至于像AIS_Shape/AIS_ColoredShape这样的标准形状演示文稿，它们没有实现对单个三角形的突出显示。但是，您可以通过标准的选择机制(如Select3D_SensitiveTriangulation::LastDetectedTriangleIndex() )检索关于最后检测到的三角形的信息。您可以找到代码示例，从vstate命令src/ViewerTest/ViewerTest.cxx的源代码中检索这些信息。以下Tcl脚本：

pload MODELING VISUALIZATION
box b 1 2 3
vinit View1
vdisplay -dispMode 1 b
vfit
vmoveto 250 200
vstate -entities

产生以下输出：

Detected entities:
  b  Depth: 1.34919 Distance: 1.46373 Point: 1 1.08384 1.74698 Normal: 1 0 0 (Select3D_SensitiveTriangulation)
     Detected Shape: TopoDS_TSolid
     Detected Triangle: 2

下列条款可能有助于学习如何使用自己的特性(如自定义动态突出显示)实现AIS对象子类。在自定义对象中，您可以从检测到的Select3D_SensitiveTriangulation中检索三角形信息，并在鼠标移动的动态高亮对象上将其绘制到查看器中。
