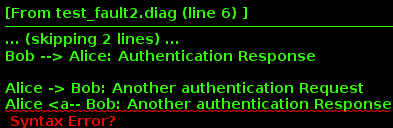

问如何防止PlantUML创建错误映像？

EN

更新07.07.2021

由于Plantuml版本的1.2021.8，有一个新的选项-noerror，它正是这样做的:跳过错误的图表并将错误的信息写入stderr。

$ plantuml -noerror diag1.puml diag2.puml diag3.puml
Error line 5 in file: diag2.puml
Some diagram description contains errors

只生成了两幅图像。

专业提示: Plantuml有一个很棒的论坛，创建者会迅速响应所有问题，并在几天内将更改推入新版本。

旧答案

似乎在正常模式下是不可能的，但在-pipe模式下是可能的。所寻求的参数是-pipeNoStderr。

如果您在控制台中以管道模式运行PlantUML，您可以键入图表代码，在每个图表之后，它将立即输出图像的二进制代码。您还可以在脚本中使用它输入stdin中的代码，并在stdout中获得结果。

你应该像这样经营计划：

$ plantuml -pipe -pipeNoStderr -pipedelimitor ___sep___

在此：

• -pipe意味着在管道模式下启动计划。它将接受stdin中的图表代码，立即处理它并以二进制格式返回标准输出结果；
• -pipeNoStderr告诉plantuml不要渲染错误的图像。相反，它将以文本格式返回错误跟踪；
• 如果您将多个图表源发送到管道中，-pipedelimitor会告诉plantuml在图之间添加分隔符。这样你就可以确定一个图像结束和另一个图像开始的地方；
• ___sep___是我为分隔符选择的字符串，它可能是您喜欢的任何东西，但是足够独特。

管道工作流迫使我完全重写生成图表的工具。Python中的具体示例超出了这个问题的范围，但一般步骤如下：

1. 收集要呈现的所有图表源。
2. 检查每个源从@startuml开始，以@enduml结束(否则这种错误的源可能损坏相邻的关系图)。
3. 将所有源放入一个string变量中，用几行换行符分隔。
4. 在管道模式下运行Plantuml子进程。
5. 将组合的源字符串提供给它。
6. 从stdout获得响应并将其拆分为分隔符(在我的例子中是___sep___)
7. 循环遍历结果列表，并提醒用户注意以ERROR开头的元素，并以二进制格式保存不以二进制格式保存的元素。

这篇文章帮了大忙。它在JavaScript上有一个示例项目，它以异步方式解决了这个问题(与我不同)。
