networkx DiGraph:针对相对边缘的不同标签
networkx DiGraph:针对相对边缘的不同标签
提问于 2021-04-23 23:42:11

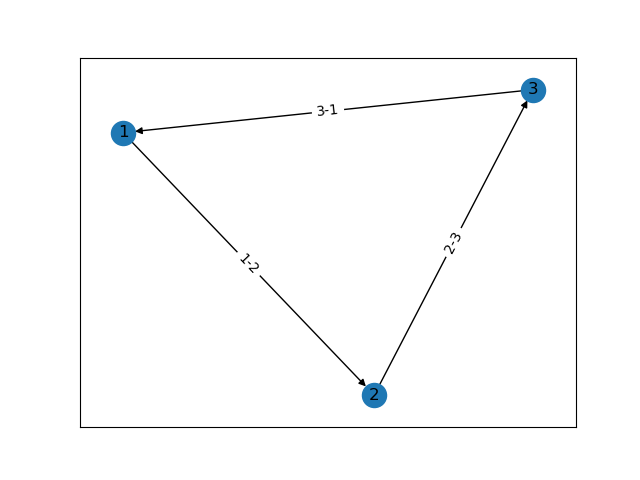

我想使用DiGraph of networkx创建一个无向图。我想要不同的标签在边缘为相对边缘。我的代码是：
G = nx.DiGraph()
nodes = [1, 2, 3]
edges = [
(1, 2, {"label": "1-2"}),
(2, 3, {"label": "2-3"}),
(3, 1, {"label": "3-1"})
]
G.add_nodes_from(nodes)
G.add_edges_from(edges)
edge_labels = nx.get_edge_attributes(G,'label')
pos = nx.spring_layout(G)
nx.draw_networkx_nodes(G, pos=pos)
nx.draw_networkx_labels(G, pos=pos)
nx.draw_networkx_edges(G, pos=pos)
nx.draw_networkx_edge_labels(G, pos=pos, edge_labels=edge_labels)
plt.show()

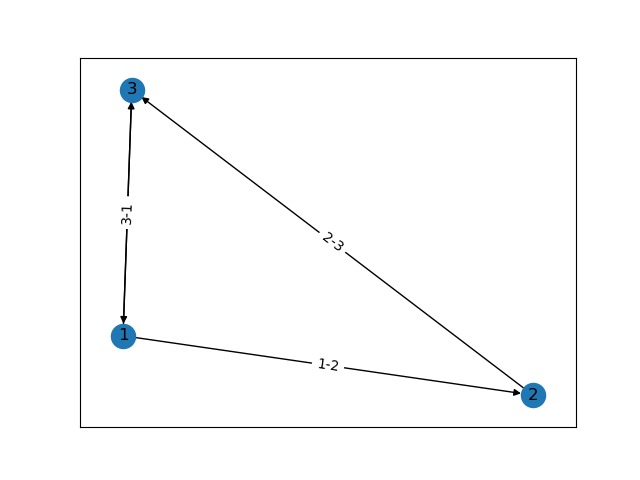

但是我想添加另一个优势，例如从节点1到3，使用不同的标签。我试图添加边缘(1, 3, {"label": "1-3"})。它只是使边缘从3到1被指向，而忽略标签。所以输出是：
编辑：，所以我发现直接使用graphviz解决方案要容易得多。我的代码是：
from graphviz import Digraph
G = Digraph('G')
G.attr('graph', pad='1', ranksep='1', nodesep='1')
G.attr('node', shape='note')
G.node('A', 'A')
G.node('B', 'B')
G.node('C', 'C')
G.edge('A', 'B', 'A-B')
G.edge('B', 'A', 'B-A')
G.edge('A', 'C', 'A-C')
G.edge('C', 'A', 'C-A')
G.edge('B', 'C', 'B-C')
G.edge('C', 'B', 'C-B')

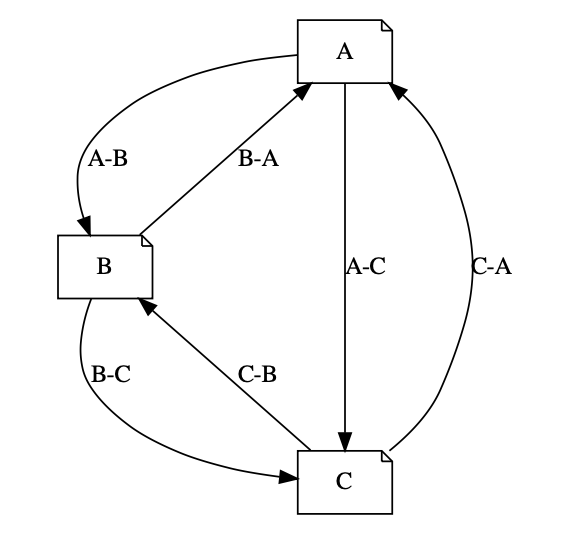

G.view()这是预期的产出：
感谢每一个想帮忙的人:)
回答 2
Stack Overflow用户
发布于 2021-04-24 00:00:50
您可以使用MultiDiGraph
：可以存储多条边的有向图类。
多边是两个节点之间的多个边。每个边缘都可以保存可选的数据或属性。
MultiDiGraph保持有向边。允许自我循环。
因此，只需更改为：
G = nx.MultiDiGraph()Stack Overflow用户
发布于 2022-02-16 18:55:45
可以通过添加connectionstyle='arc3, rad=0.1'来分隔边缘，但不能以相同的方式分隔边缘标签：
nx.draw_networkx_edges(G, pos=pos, connectionstyle='arc3, rad=0.1')页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/67237994
