问图形速度labview FPGA读出信号

EN

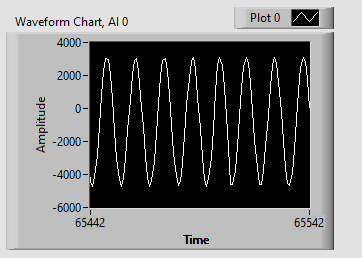

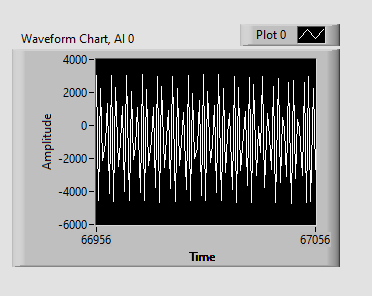

您正在看到在波形中显示的数据的混叠。

在这种情况下，这是由于一个显著的样本率的数据，正在传递到您的波形。正如@Kerghan所提到的，这里的主要问题似乎是，您抓取的数据速率与您试图查看的数据采样没有正确的关联。我建议，如果你试图看到一个10赫兹的波形，你应该使用最低显示速率的20赫兹 ( 50000 uS )。

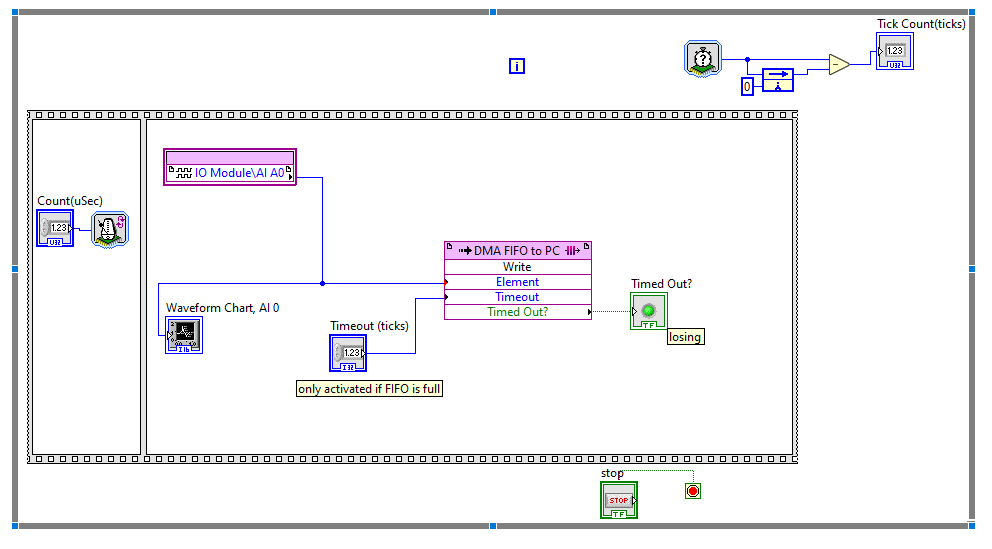

顺便提一下，对于来自基于文本的语言的开发人员来说，您已经陷入了传统的LabVIEW陷阱。我建议您从代码中删除平面序列结构，因为这将强制执行以下逻辑：

• 等待X uS的时间
• 然后从人工智能读取数据，如果读取数据和写入DMA的时间是非零的话，你的时间会被关闭一点点，这将很难说出原因。
