问在GnuRadio中产生FSK调制信号

EN

我正在尝试重新建立从RC汽车玩具的信号，并控制它与HackRf和GNU-收音机。

我已确定如下：

• 控制器工作在2.463 GHz上
• 带宽为1 1MHz 。
  • 逻辑"1“2.4635 GHz
  • 逻辑"0“2.4625 GHz
  • 波特率1e6样品

• 我用Quadrature Demod block解调信号，提取了1s和0s的序列。
• 我创建了二进制文件，它存储我想要传输的0和1s模式。

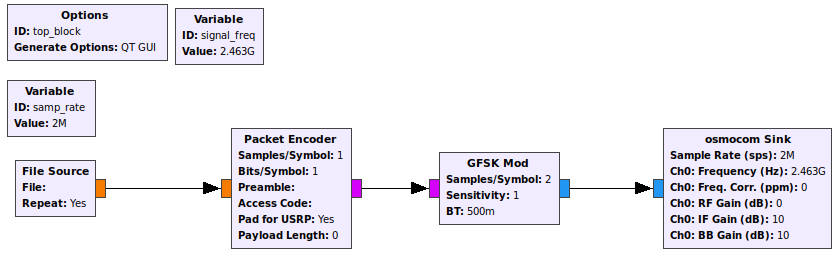

现在我想要重建基于上层护理人员的信号。通过一些研究，我提出了以下的传输设置：

​

但我有几个问题我不知道如何解决：

1. 基于本论文，我发现调制指数、采样率与频率差之间存在着一定的关系(截图)：

​

基于此，我将样本率设为2M，BT为0.5，但我不确定这是否正确。

1. 另外，我也不太明白如何调整其他参数，以及它们的含义。

如果有人能直观地解释如何调整这些事情，我会非常感激的。

编辑：

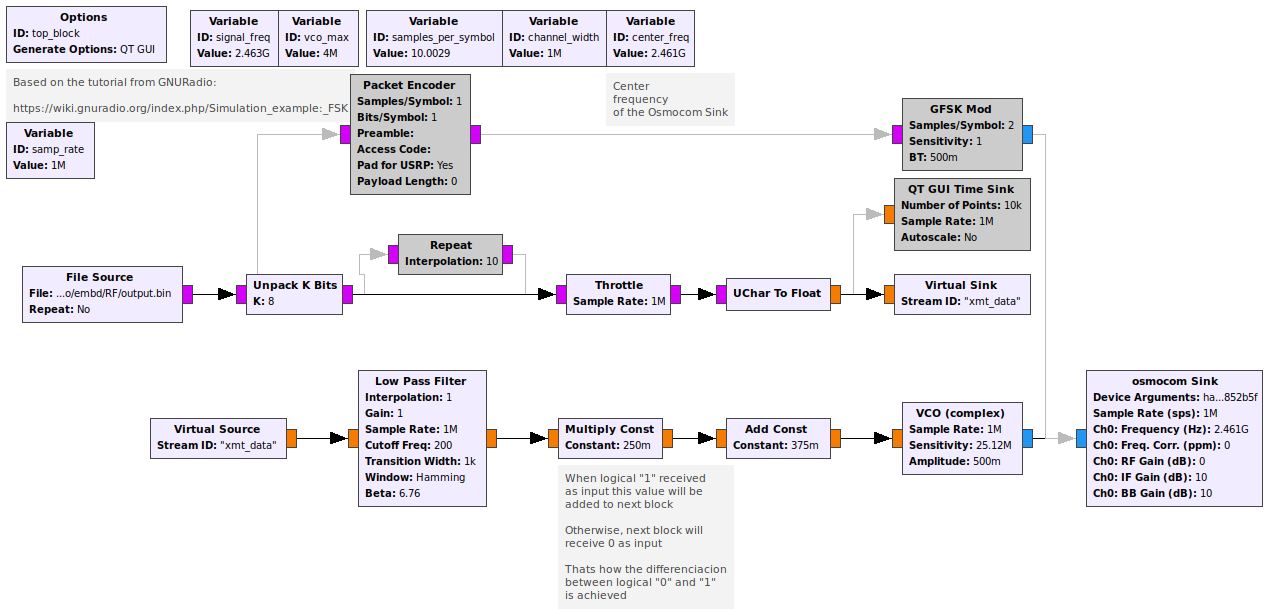

我还基于GNURadio关于FSK的教程实现了新的原理图：

​

与其他HackRf嗅探我找不到任何信号传输，你能告诉我什么是问题的设置，或什么是最好的方法重新创建所需的信号？
