问树结构约束的表示方法

EN

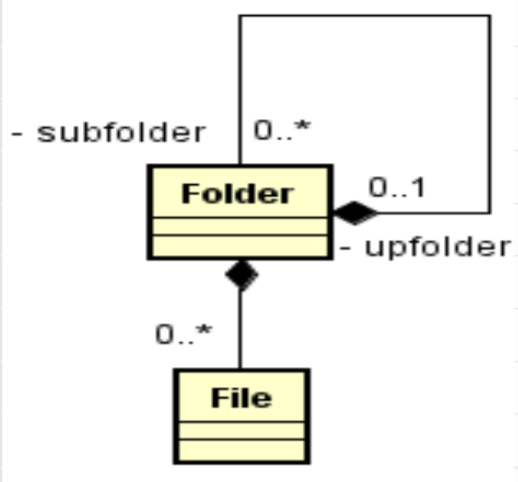

你的四个约束不能简单地用多重性来表示。

在UML中，这些约束可以使用OCL编写，请参阅正式/2014-02-03。

当然，约束可以写在类图中，例如，参见正式/2017-12-05的注释符号页37中的图7.14约束。

1 -只有一个文件夹不是另一个目录的子目录。

写作的一种方法是：

Folder.allInstances()->select(f | f.upfolder->isEmpty())->size() = 1

哪里

• Folder.allInstances()返回类文件夹的实例
• Folder.allInstances()->select(f | f.upfolder->isEmpty())对实例进行迭代，并返回没有上文件夹的实例。
• 然后Folder.allInstances()->select(f | f.upfolder->isEmpty())->size() = 1检查是否有一个文件夹没有上文件夹

2文件夹的最高嵌套数不超过n

一种方法是定义函数，计算文件夹的深度，然后检查所有文件夹的深度小于或等于n。

context Folder
def: depth() : Integer =
  if upfolder->notEmpty() then
    upfolder->first().depth() + 1
  else
    0

Folder.allInstances()->forAll(f | f.depth() <= n)

其中，如果所有元素的条件forAll为真，则depth() <= n为真

但是它只对计算没有子文件夹的文件夹的深度很有用，所以

Folder.allInstances()
  ->select(f | f.subfolder->isEmpty())
     ->forAll(f | f.depth() <= n)

3)系统上的文件总数不能超过n.。 ( 4)给定系统中的文件总数(子目录)不能超过n.。

我不明白为什么(subdirectory)在4中，也不明白为什么3表示on your system，4表示a given system，而在E 1411E 242>和E 1432E 244中没有任何关于系统的信息。

假设目标是检查文件总数小于或等于n，并且文件夹的文件由属性文件提供：

Folder.allInstances()->collect(f | f.file.size()).sum() <= n

哪里

• Folder.allInstances()->collect(f | f.file.size())返回所有文件夹的文件数的集合。
• Folder.allInstances()->collect(f | f.file.size()).sum()返回文件总数

不鼓励使用allInstances()。

1. 非常希望有一些FileSystem类，它只有一个根文件夹，因此可以保证约束具有简单的多重性。
2. 很容易被0.3多重声明处理。
3. 由派生属性高速缓存的深度()助手是一个很好的解决方案。

或者只是:上下文文件inv:文件夹->闭包(UpFolder).size()

1. 上下文文件夹inv:自>闭包(子文件夹).文件->大小()
