问UML -如何使类图与子类垂直对齐
EN

Stack Overflow用户

提问于 2020-12-09 06:47:47

回答 1查看 218关注 0票数 3

在所附的UML图中有5个类，我想了解类A、B和C的顶部是如何垂直对齐的，而子类保持对齐。请在下面找到我的UML代码和我的截图。

坦克非常感谢你的支持！)

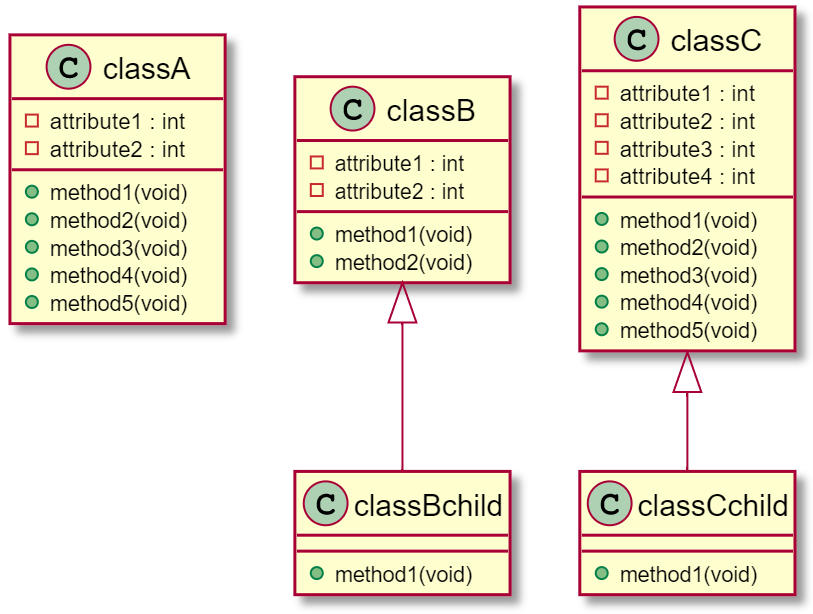

当前的样子：

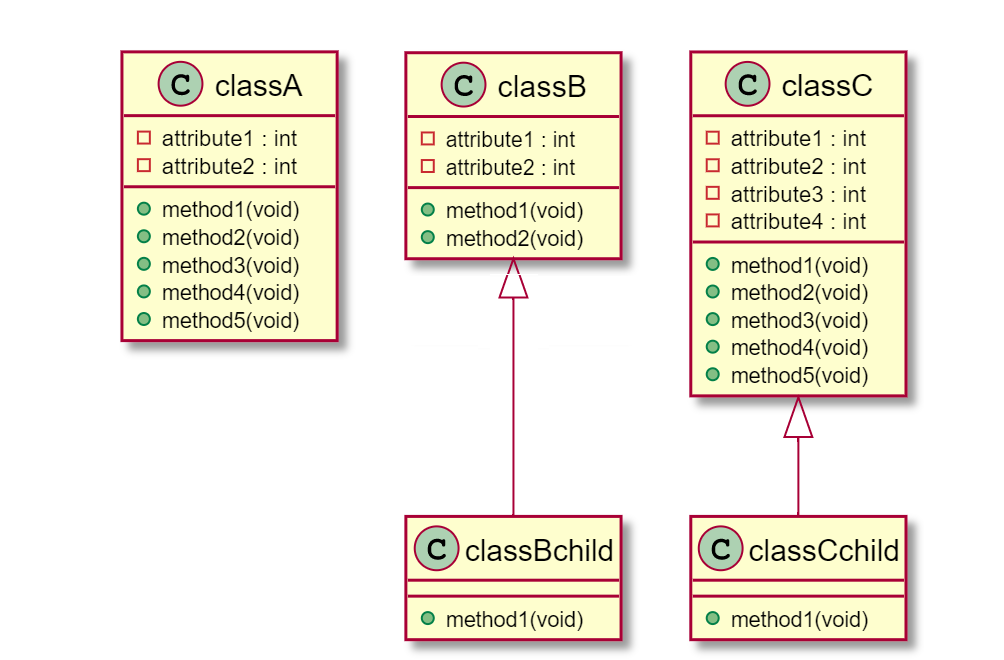

它应该是什么样子(由油漆编辑的)：

UML -代码：

@startuml TestClassDiagram
scale 800 width
skinparam SameClassWidth true
skinparam ClassFontSize 15

class classA {
{field}  - attribute1  : int
{field}  - attribute2  : int
{method} + method1(void)
{method} + method2(void)
{method} + method3(void)
{method} + method4(void)
{method} + method5(void)
}

class classB {
{field}  - attribute1 : int
{field}  - attribute2 : int
{method} + method1(void)
{method} + method2(void)
}
class classBchild     {
{method} + method1(void)
}

class classC {
{field}  - attribute1  : int
{field}  - attribute2  : int
{field}  - attribute3  : int
{field}  - attribute4  : int
{method} + method1(void)
{method} + method2(void)
{method} + method3(void)
{method} + method4(void)
{method} + method5(void)
}
class classCchild {
{method} + method1(void)
}

classB <|-- classBchild
classC <|-- classCchild

@enduml

uml

class-diagram

plantuml

回答 1

Stack Overflow用户

回答已采纳

发布于 2021-02-05 16:34:48

在PlantUML中没有一个可以对齐类的特性(还没有)。

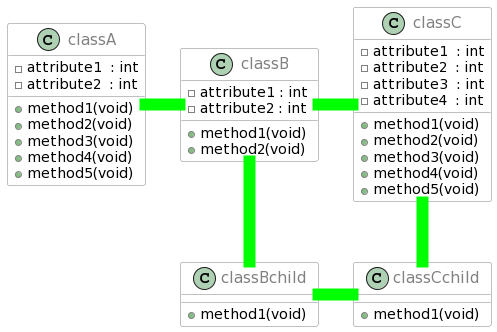

如果在所有元素之间添加箭头，可以清楚地看到PlantUML试图做的事情：

它只是从中间对齐所有的图表。

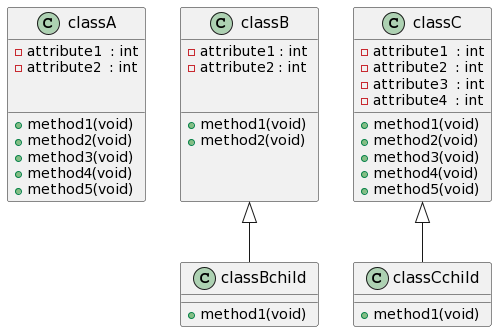

使用这种方法，我们可以创建一个黑客，通过在类定义中填充额外的换行符来实现您想要的结果，直到它们都是相同大小的：

@startuml
skinparam {
    SameClassWidth true
    ClassFontSize 15
}

class A as "classA" {
    {field}  - attribute1  : int
    {field}  - attribute2  : int


    __
    {method} + method1(void)
    {method} + method2(void)
    {method} + method3(void)
    {method} + method4(void)
    {method} + method5(void)
}

class B as "classB" {
    {field}  - attribute1 : int
    {field}  - attribute2 : int


    __
    {method} + method1(void)
    {method} + method2(void)



}

class Bc as "classBchild"     {
    {method} + method1(void)
}

class C as "classC" {
    {field}  - attribute1  : int
    {field}  - attribute2  : int
    {field}  - attribute3  : int
    {field}  - attribute4  : int

    {method} + method1(void)
    {method} + method2(void)
    {method} + method3(void)
    {method} + method4(void)
    {method} + method5(void)
}

class Cc as "classCchild" {
    {method} + method1(void)
}

B <|-- Bc
C <|-- Cc
@enduml

票数 2
