问如何在UML中对枚举进行建模，以便它们表示键值关系？

EN

在UML中，CAR和NOTHING是EnumerationLiteral，在一个类图中，它们显示在显示其名称的分隔符中，而没有显示更多的名称。

作为Datatype的枚举可能具有属性，但是属性不能像您所做的那样支持来自Java的属性代码，因为它与枚举无关，而与EnumerationLiteral有关。

当然，EnumerationLiteral不是枚举的属性，也不是枚举的实例，而是InstanceSpecification。

因此，没有任何标准允许为每个枚举文字建模代码及其值，直到通过原型扩展枚举以将代码添加为StructuralFeature为止，在这种情况下，代码的值将通过一个槽指定。

在正式/2017-12-05中见：

• §10.5.3枚举第175页
• §10.5.4 EnumerationLiteral第175和176页
• §9.9.9 InstanceSpecification第140页

编辑

在阅读克利斯朵夫的答案的启发下，UML中的替代表示。

另一种方法是完全忘记UML，并通过一个通过静态只读属性提供的专用实例对每个EnumerationLiteral枚举文本建模。

AsciiCodes仍然可以是一个UML枚举。

​

​

注意，在您的Java和上面的代码值是不可用的，然后最终无用，直到添加一个操作来返回它，如克利斯朵夫的答案中所建议的那样。

顺便说一句，我仍然是如何使用由Java代码生成器专门管理的原型BoUML实现enum_pattern插件的API中的枚举。2005年，当枚举在Java中还不存在时，我开始分发BoUML。

我想在布鲁诺的精彩而鼓舞人心的回答中添加一些细微之处。

枚举可以在UML中具有属性和操作吗？

UML枚举是一个分类器。因此，它完全可以有自己的属性和操作，即使大多数时候它只定义枚举垃圾(也请参阅这就是答案)。这与Java枚举非常接近。

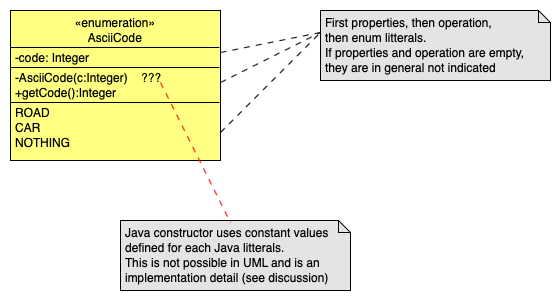

然而，Java枚举提供了一些语法糖，允许将一个或几个常量值与每个枚举文字相关联。该语言允许您定义一个私有构造函数，该构造函数使用这些常量值初始化枚举对象。这意味着您可以很好地用UML表示枚举，如下所示：

​

​

与枚举垃圾相关的常数值是什么？

UML中没有任何东西允许您对与枚举litteral关联的常量值进行建模。，但不需要：这只是一个实现细节。如果您想要模型中的常量，您可以在注释中记录它们(我不会这样做，因为它只是将图中的实现细节弄得杂乱无章，无助于理解设计)。

您有两个选择来澄清初始化：

1. 使用与代码相同的签名定义显式构造函数，其优点是它与代码非常接近。但是UML不是代码的替代品，不是吗？。不便之处在于，对于UML读取器来说，它不太清楚:它给人的印象是这些初始化参数是免费的；
2. 您依赖没有参数的构造函数。其优点是它反映了设计现实:构造函数参数并不是免费的，因为Java使用从枚举litteral直接推导出来的常量值调用构造函数。

我建议2，因为它传达了真正的设计意图。如果没有语法糖，您可能会编写一个非常长的case语句来根据枚举litteral来用正确的值初始化属性。

其他Java枚举特性是什么？

UML枚举除了您明确定义的内容之外，没有提供任何其他内容。

但是Java都专门化java.lang.Enum，它提供诸如name()之类的操作或类操作(如values() )。

如果您想传达这种特定于语言的特性的可用性，您可以定义专门使用标准UML枚举元模型元素的你自己的刻板印象 «Java enum»。
