Python Netgraph交互式标签
Python Netgraph交互式标签
提问于 2020-10-07 21:03:10
我试图创建一个互动的情节，使用网络和networkx。
我希望这个图允许节点的移动，并且当节点移动时，边和edge_labels也会动态更新。
移动节点是由网络here的作者解决的。现在，当我做了一个简单的情节，并试图标记一个边缘，标签保持静态，有时甚至不在边缘。
似乎处理edge_positions类似于最后两行的node_positions，至少应该解决标签不移动的问题。为什么标签没有固定在一个特定的边缘仍然令人费解。有没有人知道是否可以达到预期的效果？

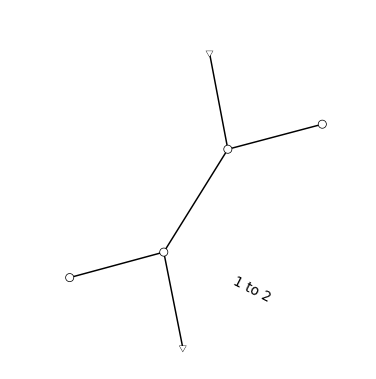

在移动任何东西之前，这里有一个片段：

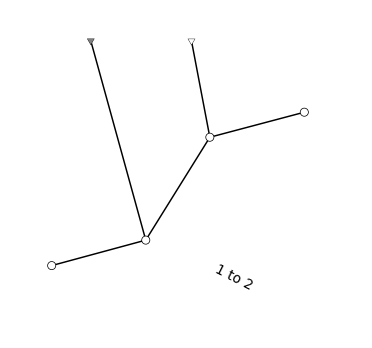

下面是将右下角节点移至左上角后的一个片段：
以下是我的当前代码：
import matplotlib.pyplot as plt
import networkx as nx
import netgraph # pip install netgraph
#Graph creation:
G=nx.Graph(type="")
for i in range(6):
G.add_node(i,shape="o")
#Changing shape for two nodes
G.nodes[1]['shape'] = "v"
G.nodes[5]['shape'] = "v"
#Add edges
G.add_edge(1,2)
G.add_edge(4,5)
G.add_edge(0,4)
G.add_edge(2,3)
G.add_edge(2,4)
labs={(1,2):"1 to 2"}
nx.draw_networkx_edge_labels(G, pos=nx.spring_layout(G),edge_labels=labs)
#Get node shapes
node_shapes = nx.get_node_attributes(G,"shape")
# Create an interactive plot.
# NOTE: you must retain a reference to the object instance!
# Otherwise the whole thing will be garbage collected after the initial draw
# and you won't be able to move the plot elements around.
pos = nx.layout.spring_layout(G)
######## drag nodes around #########
# To access the new node positions:
plot_instance = netgraph.InteractiveGraph(G, node_shape=node_shapes, node_positions=pos, edge_positions=pos)
node_positions = plot_instance.node_positions
edge_positions = plot_instance.edge_positions
Stack Overflow用户
回答已采纳
发布于 2020-10-09 10:27:50
要将其作为正式答案，需要向InteractiveGraph对象添加要绘制(并移动)边缘标签的信息，即：
netgraph.InteractiveGraph(G,
node_shape=node_shapes,
node_positions=pos,
edge_positions=pos,
edge_labels=labs)(强调最后一个参数)
正如您已经注意到的，您不需要调用nx.draw_networkx_edge_labels。
