matplotlib plot_surface颜色图不与z轴缩放。
我尝试用matplotlib的plot_surface制作简单的3D图，下面是最小的例子：
import numpy as np
import matplotlib.pyplot as plt
from matplotlib import cm
x_test = np.arange(0.001, 0.01, 0.0005)
y_test = np.arange(0.1, 100, 0.05)
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
Xtest, Ytest = np.meshgrid(x_test, y_test)
Ztest = Xtest**-1 + Ytest
surf = ax.plot_surface(Xtest, Ytest, Ztest,
cmap=cm.plasma, alpha=1,
antialiased=False)
fig.colorbar(surf, shrink=0.5, aspect=5)
ax.set_ylabel(r'$ Y $', fontsize=16)
ax.set_xlabel(r'$ X $', fontsize=16)

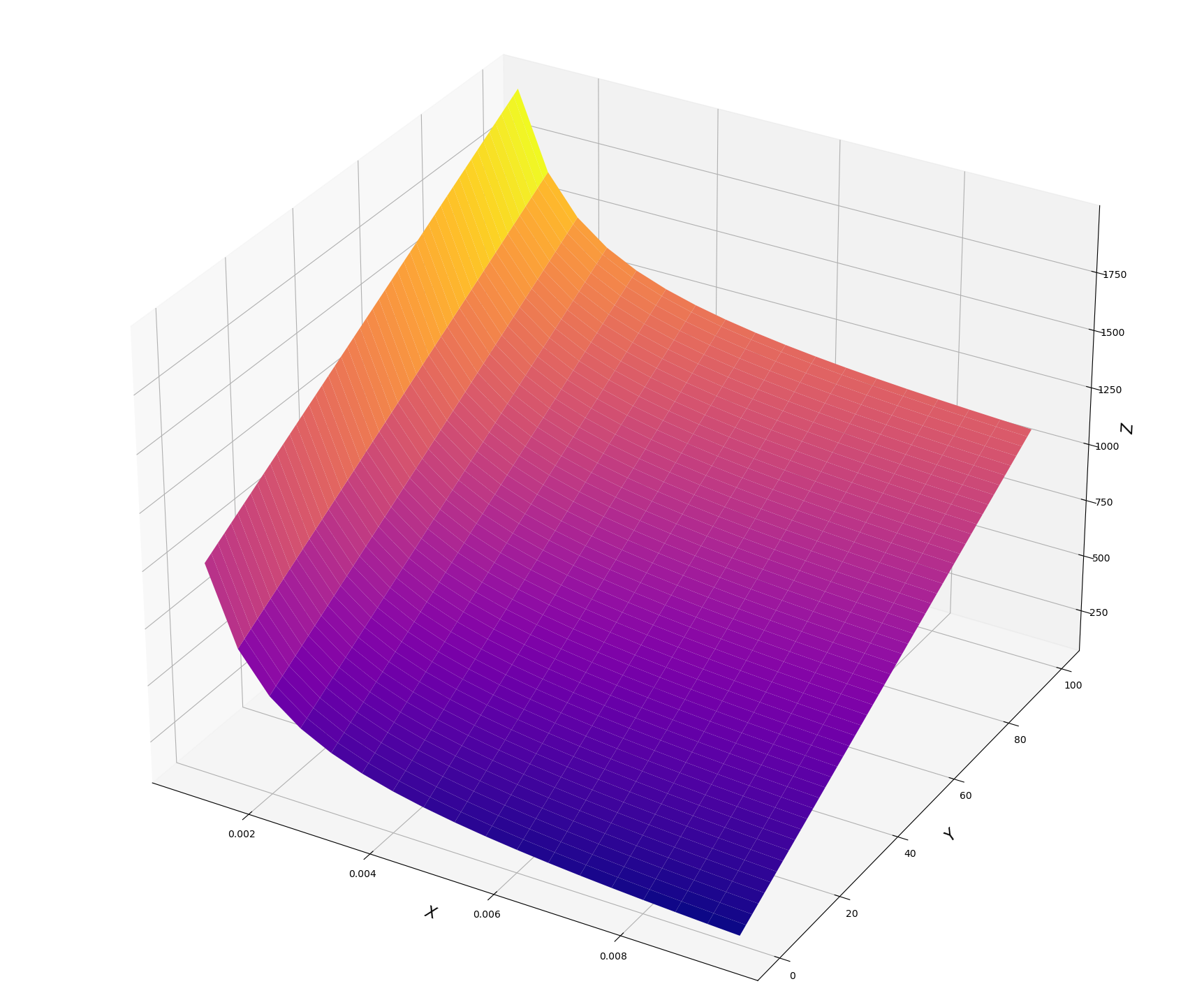

ax.set_zlabel(r'$ Z $', fontsize=16)结果给出了奇怪的颜色图，这并不代表z标度的大小，从这里你可以看到三维绘图结果。我的意思是，如果你取一直线常量Z，你就不会看到相同的颜色。我试图在ccount函数中更改plot_surface和rcount，或者更改Xtest或Ytest数据的间隔，但没有任何帮助。我尝试过这里和这里的一些建议。但这似乎与此无关。
你能帮我解决这个问题吗？这似乎是个简单的问题，但我解决不了。谢谢!
编辑
我添加了示例，但是使用了这里没有写的原始公式(它很复杂)，请看一下：比较。左边的图形是在Matlab中完成的(由我的顾问完成)，而右边的图形则是使用matplotlib完成的。你可以清楚地看到左边的图很有意义，最亮的颜色总是在最大的z轴上。不幸的是，我不懂matlab。我希望我可以通过使用python来完成它，希望这个编辑能够更好地解决这个问题。
编辑2我相信这不是最好的解决方案。所以我才把它放在这里，而不是作为答案。正如@swatchai建议使用contour3D。由于曲面是一组线，我可以通过绘制许多等高线来生成正确的结果，方法是：
surf = ax.contour3D(Xtest, Ytest, Ztest, 500, cmap=cm.plasma,
alpha=0.5, antialiased=False)彩色地图是正确的，正如你可以从这里看到的，alternative1，但情节非常重。当你放大，它看起来不好，除非你再次增加轮廓的数目。欢迎任何建议:)。
回答 3
Stack Overflow用户
发布于 2020-09-29 14:23:10
我不知道如何才能做到这一点，但也许是一些关于为什么会发生这种情况的话。plot_surface生成一个网格，其中顶点由x、y和z定义。每个补丁有4个角，并得到与其z值对应的颜色。从图上看，它可能是四个角的最大z值(只是猜测)。如果你仔细观察，当你朝+y方向移动时，斑块的颜色实际上会变浅。但是更明显的是x方向的颜色变化，产生了你提到的斜率。
但是，如果每个补丁只有一个颜色，这是无法避免的。
如果将公式改为Z = (X**-1 + 10 * Y)，您可能会更清楚地看到这一点。
Stack Overflow用户
发布于 2020-09-29 14:30:35
表面图的行为不是你所期望的。只有contour3D或contourf3D才能显示这种行为。下面是相关代码，您可以尝试获得以下情节：
surf = ax.plot_surface(Xtest, Ytest, Ztest, cmap=cm.plasma, alpha=0.55)

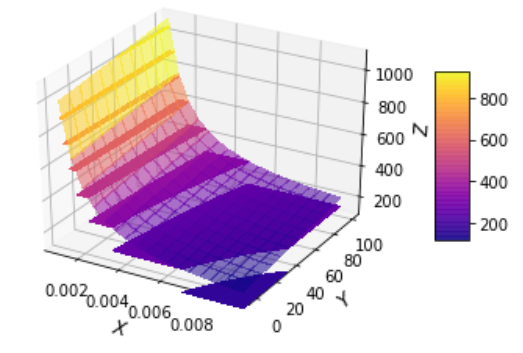

ax.contourf3D(Xtest, Ytest, Ztest, cmap=cm.plasma)同时显示曲面和contourf3D的图形：
Stack Overflow用户
发布于 2020-09-29 21:24:11
我想，绘制这类曲面的正式答案是使用Axes3D.contour和Axes3D.contourf。例如，基于文档：
surf2 = ax.contourf(Xtest, Ytest, Ztest, 250, cmap=cm.plasma,
alpha=0.6, antialiased=False)
surf = ax.contour(Xtest, Ytest, Ztest, 250, cmap=cm.plasma,
alpha=0.6, antialiased=False)结果是这里。颜色图显示正确的z标度.它不像光滑的表面那么完美，因为它取决于我们放大了多少，或者我们放了多少等高线。我不知道是否有一种方法可以由plot_surface创建。谢谢@swatchai。
