三维网格的布尔几何减法
EN

Stack Overflow用户
提问于 2020-04-22 16:38:54
回答 2查看 1.9K关注 0票数 4

我正在从.obj中解析一个三维网格,它使用pywavefront给出了顶点、人脸和法线。我想通过减去另一个网格来计算剩余的面积。

跟进计算体积,我想知道如何在网格上执行操作,例如相交和减法。

EN

回答 2

Stack Overflow用户

回答已采纳

发布于 2020-12-12 15:46:08

如果我的理解是正确的,为了得到你剩余区域的体积,你应该首先计算出最终的网格。这称为布尔操作,通常在信封(表面网格,如.obj文件中)上实现。

有几个python模块建议在网格上实现布尔操作。

几乎没有其他模块,但据我所知,它们都依赖于外套下面的pymesh或搅拌器。

票数 2
EN

Stack Overflow用户

发布于 2022-09-30 14:20:17

在现有答案的基础上,还有一个选择是使用具有Python的开源库MeshLib。它可以以波前格式(.obj)读写网格,并在网格上执行布尔操作。

例如,从立方体中减去环面的代码如下:

代码语言:javascript
复制
import meshlib.mrmeshpy as mr
# create a mesh of cube with edge length =1:
cube = mr.makeCube(size = mr.Vector3f( 1, 1, 1 ))
# create a mesh of torus:
torus = mr.makeTorus( primaryRadius = 0.65, secondaryRadius = 0.1 )
# compute the difference between the cube and the torus:
diff = mr.boolean( cube, torus, mr.BooleanOperation.DifferenceAB )
# save the difference in file:
mr.saveMesh(diff.mesh, mr.Path("diff.obj"))

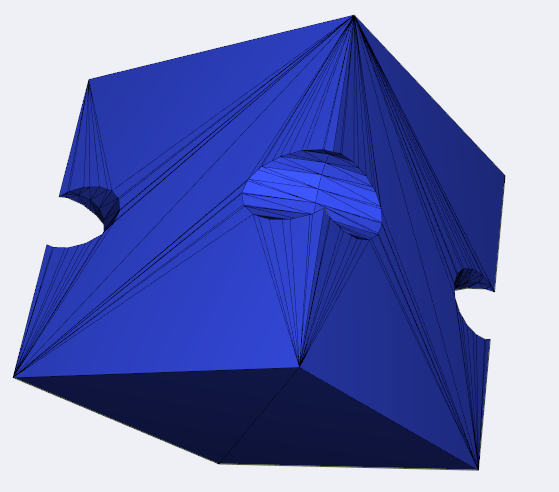

在某些网格查看器中打开后的差异网格:

票数 1
EN
