问处理器如何从SPI闪存读取BIOS？

EN

Haswell+ CPU在供电时(在BIST内置的自测试之后)所做的第一件事是执行一个微编码例程( 英特尔TXT技术的一部分)，在4GiB-40h获取适配并执行BIOS (认证代码模块)，并最终在4GiB-10h继续执行测量引导，或者返回到遗留复位向量。

无论哪种方式，CPU都需要从内存窗口中获取指令--几个MiB刚好低于4GiB。

CPU没有SPI接口，出于安全考虑，对此窗口的请求总是重定向到DMI接口。

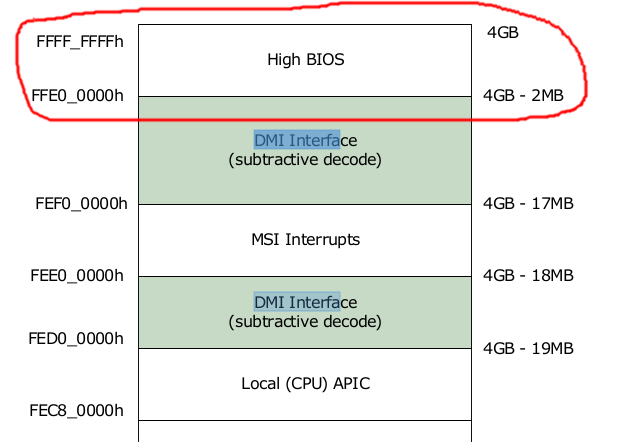

您可以在第八至第九代数据表第二卷的第2.6章中找到以下地图(即使在前几代，AFAIK也是如此)：

​

​

与本段有关：

出于安全考虑，处理器将这个高BIOS范围正解码为DMI。这种正解码确保任何重叠范围都将被忽略。这确保引导向量和BIOS在PCH上执行。

使CPU从DMI接口启动，因此平台控制器集线器(Platform )处理请求。

请注意，即使在较旧的系统中，近4GiB窗口被减除到DMI接口(即只有在没有其他设备声明时才发送到DMI接口)，引导几乎总是来自DMI接口本身。

新的正解码行为是防止启动攻击的一种安全措施。

如果您查看相对现代的PCH的数据表，即系列200，您会发现它支持LPC桥接或SPI接口后面的Flash。

我们将把自己局限于后者。

在该芯片组中，SPI桥是PCI设备31，功能15。

在其PCI配置空间中有标准寄存器和：

• 一个条(基本地址寄存器)映射一个4 KiB窗口的MMIO寄存器，以控制SPI接口本身。

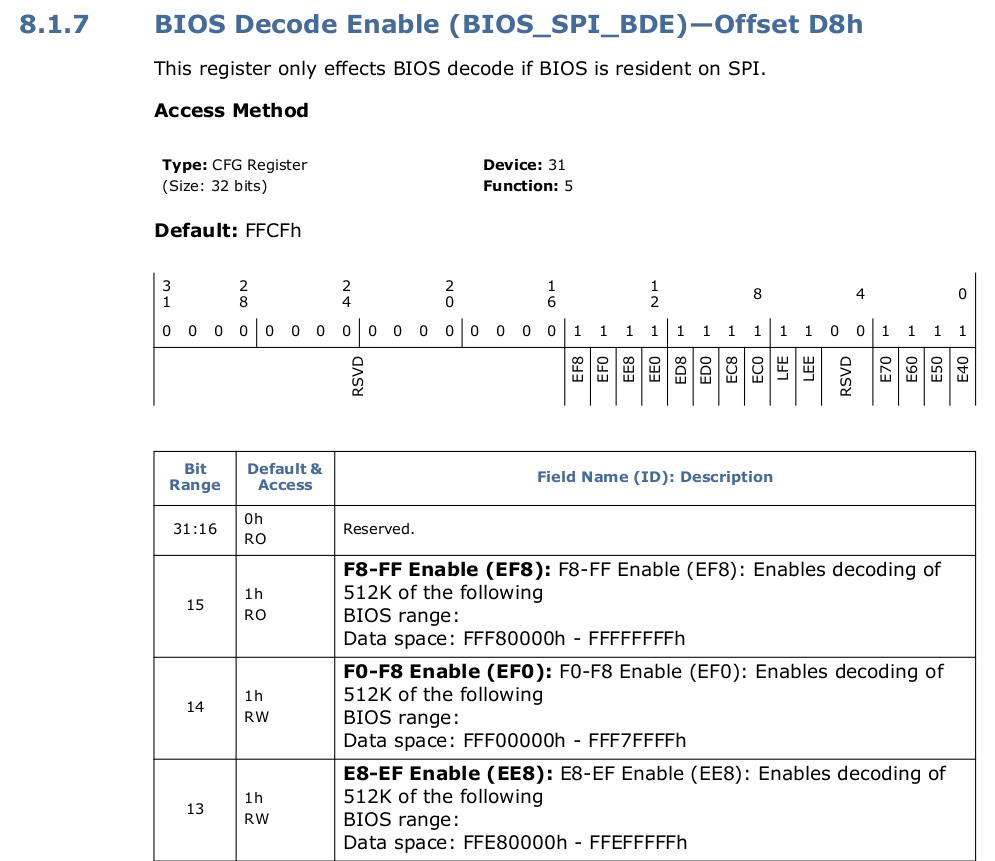

• BIOS解码器启用寄存器，该寄存器启用或禁用特定窗口中内存访问的回收。
• 一个控制寄存器来启用各种安全特性(包括如果启动是离开SPI或LPC接口的话)。

让我们集中讨论第二点：

​

​

需要注意的两件事:首先，这个寄存器要么启用，要么禁用，将内存访问从CPU发送到SPI，在4GiB以下的4MiB区域和其他地方。

第二个是默认值为0ffcfh，意味着默认情况下所有窗口都映射到SPI。

BIOS控制寄存器还选择SPI作为默认的引导接口，但这也是可配置的软带/引导引脚，IIRC。

最后但同样重要的是，当PCH看到像4 GiB-10h这样的地址时，它不能像它一样发送到Flash，因为它超出了Flash本身的范围。

它必须首先解码它，减去一个偏移量。但是，这个偏移取决于Flash的大小。

在PCH之前(我认为是围绕着descriptors.芯片组，在一些非最近的ICH8芯片组中)，Flash是在没有ICH8的情况下使用的。

芯片组简单地将ROM从4GiB映射到使用别名的4GiB-16MiB，这意味着地址4GiB-X将映射到Flash大小- (X % Flash大小)。

其效果是，例如，一个2 MiB闪光灯出现8次映射在16 MiB窗口低于4 GiB限制。

在这些芯片组中，有引导引脚来配置Flash大小。

今天，用于PCH 使用描述符的Flash，其中flash被划分为区域( BIOS、ME、GbE等)。

只有BIOS区域被映射到CPU的地址空间中。有一个基于请求者id的安全描述符系统(由其PCI标识提供)。

有关本主题的介绍，请参阅这或更好的这以获得更完整的描述(有点过时，但仍然相关)。

区域在这里是相关的，因为它们在Flash描述符中列出了它们的偏移量和大小，因此PCH可以知道如何将CPU地址转换为Flash线性地址。

最后，SPI接口的MMIO寄存器允许原始访问Flash。可以合成命令来发送SPI总线，这样就可以重新编写Flash (例如)。

它们仍然受到应在数据表IIRC中列出的各种安全对策的制约。
