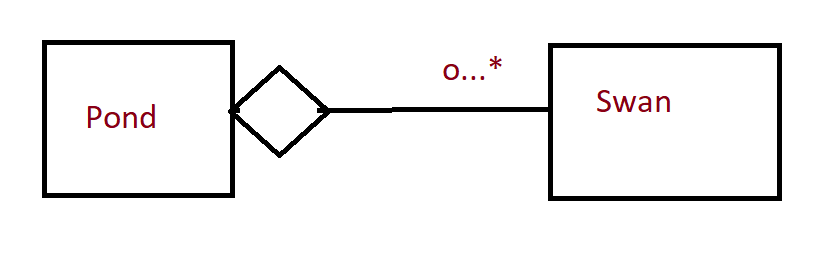

问如何在plantuml中使用文本生成水平类聚合表示？

EN

问题所在

PlantUML不能很好地处理水平布局。也许文档页面上使用的例子表明，质量保证测试可能主要是通过垂直布局来完成的。

在垂直表示中，PlantUML在两边保持基数线。它将基数的宽度降到最小，并将它们放置在不跨越关联线的方式中。所以：

Pond  "xxxxxx" o-- "o..*" Swan

在以下方面的成果：

​

​

横向版本采用类似的策略。不幸的是，它没有将基数的宽度作为关联线最小宽度的指示。至少在最常见的情况下，它既不为双方保留最小的水平空间，也不为实现体面的产出留出最小的水平空间。所以：

Pond  "xxxxxx" o- "o..*" Swan

在以下方面的成果：

​

这显然是布局中的一个严重错误。

解决办法

PlantUML还允许在关联上添加标签。幸运的是，布局引擎考虑到了这个标签的长度，因为它应该放在行的上方。因此，您可以通过为填充添加空白标签来帮助自己：

Pond  "xxxxx" o- "o..*" Swan : "               "
                               ^
                               THis label is only for padding

在以下方面的成果：

​

​

当然，这不是一个很好的解决办法。这只是一个实用的解决办法，一个令人垂涎的错误。
