业务流程建模2.0
业务流程建模2.0
提问于 2019-11-13 05:02:42
我需要帮助使用BPMN来建模这个场景。我可以使用很多活动和一个活动调用来完成它，但是必须有一个更有效的方法。
设想情况：
- 机械师检查组件A、组件B和组件C
- 对于每个部件，机械师执行相同的3个步骤(检查泄漏、检查磨损迹象、检查物理损伤)。
到目前为止，我已经得到了一个包含调用活动的图表。call活动封装了这三个步骤。就像这样
Inspect component A --> Call Activity
--> Inspect Component B --> Call Activity
--> Inspect Component C --> Call Activity ... etc有人能帮忙看看有没有更优雅的方法吗？
回答 1
Stack Overflow用户
回答已采纳
发布于 2019-11-13 12:16:25

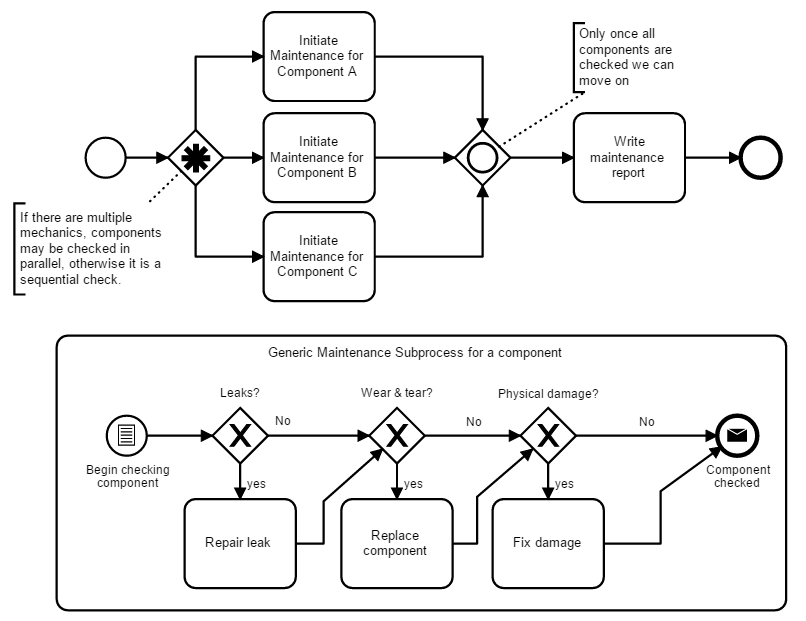

我建议使用可重用的子过程
可以随意重用源代码
<?xml version="1.0" encoding="UTF-8"?>
<bpmn:definitions xmlns:bpmn="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:di="http://www.omg.org/spec/DD/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" id="Definitions_1" targetNamespace="http://bpmn.io/schema/bpmn" exporter="Camunda Modeler" exporterVersion="1.8.2">
<bpmn:process id="Process_1" isExecutable="false">
...页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/58830602
