问什么是CX-程序员的旗帜？

EN

好吧，这是个更好的问题。

PLC就像任何程序一样-数据存储为不同的类型。将标志与术语“位”、“布尔”等互换，它们是非常重要的。

如果您有CX-程序员，获得信息的一个更好的地方是指令引用(帮助->指令引用-> yourPLC)。这些都显示了大多数指令的时间图，以及每个参数和标志是如何工作的。

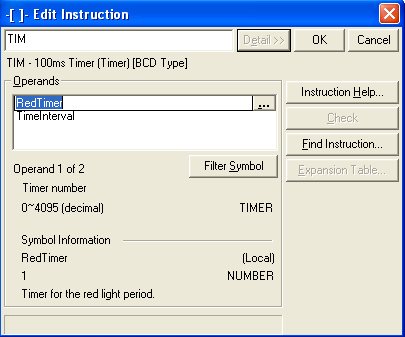

例如，基本计时器(TIM)通过给它赋值来工作。如果您使用BCD类型的100 If定时器，并将其SV (setpoint值)分配给BCD值为300，那么您已经创建了一个30秒限制的计时器(300 X 100 If)。当计时器打开时，它将开始计数，PV (进程值)将从300开始并向下计数。当该值达到零时，计时器的标志打开，以指示它已过期。如果定时器的号码是，比如说T100，那么您可以使用T100作为另一层逻辑中的联系人--当计时器的执行条件为真且计时器已过期时，它将为真。

差异(上/下)是特殊标志，只有一个PLC扫描(即:只适用于一个执行周期)，当输入条件从FALSE变为true (即:OFF to ON)用于向上差异时，才是正确的(即:ON到OFF)。在希望在给定条件发生变化时执行操作的情况下，您将使用差异。

标志几乎可以用于任何东西。您可以在自己的程序中使用它们作为通用布尔值，它们可以是某些操作的一部分(例如: CY (进位)标志用于算术运算，导致进位-其他标志用于指示溢出或div/0错误等)。

重新编辑：(回答扩展的问题)。

基本计时器的完成标志是与其编号的联系人。假设我有一个100 is定时器，T100，当联系人10.00打开时，它会打开：

     10.00                                       ___
|-----| |---------------------------------------|TIM|
                                                |100|
                                                |   |
                                                |#20|
                                                |___|

现在，一旦10点打开了2秒，计时器就会过去，计时器100的标志T100将打开。如果我有另一层

|    T100                                 W15.00
|-----| |-----------------------------------( )

然后，工作位W15.00将在计时器经过时被打开，并且只要计时器的输入条件仍然满足(即，只要10.00仍然打开)，就会继续工作。然而，标志对于不同的事物以不同的方式工作。每个操作都可以以不同的方式使用它们。

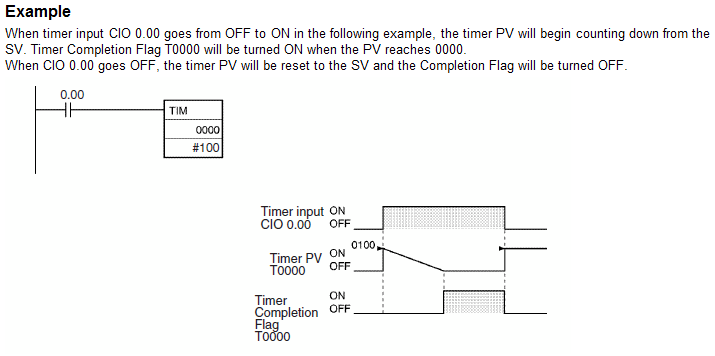

来自欧姆龙指令引用(帮助->指令引用->选择->)的示例如下所示：

​

​

很好的解释，例如，在内存区域中可以找到标志值--它是纯二进制的--0或1，因为我阅读了文档工作--按定时器类型(如TIM/TIMX或TIMH或TIMHX )更改的位内存位置，它们都是BCD定时器，但都是计时器更改的单元。
