将地球的卫星照片转换为球面上的纹理图(OpenGL ES)
EN

Stack Overflow用户
提问于 2012-06-24 18:16:56
回答 1查看 1.5K关注 0票数 4

我们有5颗地球静止卫星,它们分布在赤道周围(间隔不相等,但几乎相同),每天都在拍摄地球的照片。每一张照片的输出是-惊喜!-一个球的照片,从很远的地方拍摄。

我需要重新组装这些照片到一个纹理映射的球体,我不知道如何最好地做到这一点。关键问题:

  1. --很明显--离中心越远,照片就会被严重扭曲,因为他们在看球体
  2. ,在一天中的不同时间拍摄了数百张“5组”照片。任何解决方案都需要编程--我不能只是手工完成:(
  3. 输出平台是iPad3: Open 2,纹理高达4096x4096,但功能不如桌面GPU。我对着色器不是很好(虽然我做了很多OpenGL OpenGL照片本身都是高分辨率的,我也不确定我能同时加载所有5个纹理。)我也有一个非常高分辨率的纹理加载到行星表面(在卫星照片之下)。

我已经得到了:映射到球体上的一个矩形纹理(我的球体是一个标准的网格,包裹在球体上,顶点均匀分布在表面上),所以.我试着把5张球的照片转换成一个矩形的地图(但到目前为止没有成功;尽管有人指点我做了一个“极地罪曲”,看起来效果可能更好)。

我还想用这5张照片制作一个立方体图,并聪明地决定哪一张照片应该读取一个给定的像素,但我并不完全相信。

有更好的办法吗?我忽略的东西?或者,有没有人有一个具体的方法来实现上述目标?

EN

回答 1

Stack Overflow用户

回答已采纳

发布于 2014-01-08 11:04:47

我会用它做一个矩形纹理。

您将需要2 x 2D纹理/数组,一个用于r,g,b颜色和avg,另一个用于计数cnt。另外,我不相信我会使用OpenGL/GLSL,因为在我看来,C/C++在这方面会更好。

我会这样做:

  1. blank目标纹理(**avg[][]=0, cnt[][]=0**)
  2. obtain卫星位置/方向,时间

从位置和方向创建变换矩阵,以与照片上相同的方式投影地球。然后从时间上确定自转shift.

  • do环贯穿整个地球表面

两个嵌套循环-旋转和从equator.

  • get x,y,z a,b 的‘b-距离和变换矩阵+旋转移位(**a**-axis)

也可以向后执行a,b,z = f(x,y),但它更棘手,但速度更快,更准确。您还可以在相邻的(pixels/areas)[a][b]

  • add像素之间插入x,y,z

如果x,y,z在正面(z>0z<0取决于摄像机的Z方向),那么

cnta++;

  • end的嵌套循环从点#3.

  • goto #2到下一个photo

  • do循环通过整个 avg 纹理恢复平均颜色

if (cnta) avga/=cnta;

Notes

  1. can测试复制的像素是否为:

白天或晚上获得(只使用你想要的,而不是混合在一起!)也可以确定云(我认为灰/白颜色不是雪)和忽略them.

  • do不溢出颜色

可以使用3种不同的纹理that

  • can代替avg,以避免r[][],g[][],b[][]忽略地球边缘附近的区域,避免distortions

  • can应用光照校正

timea,b坐标到规范化的time

希望能帮上忙..。

Edit1正交投影

这就是我所说的正交投影的意思:

这是使用的纹理(找不到更适合和免费的网站),并希望使用真正的卫星图像,而不是一些渲染.

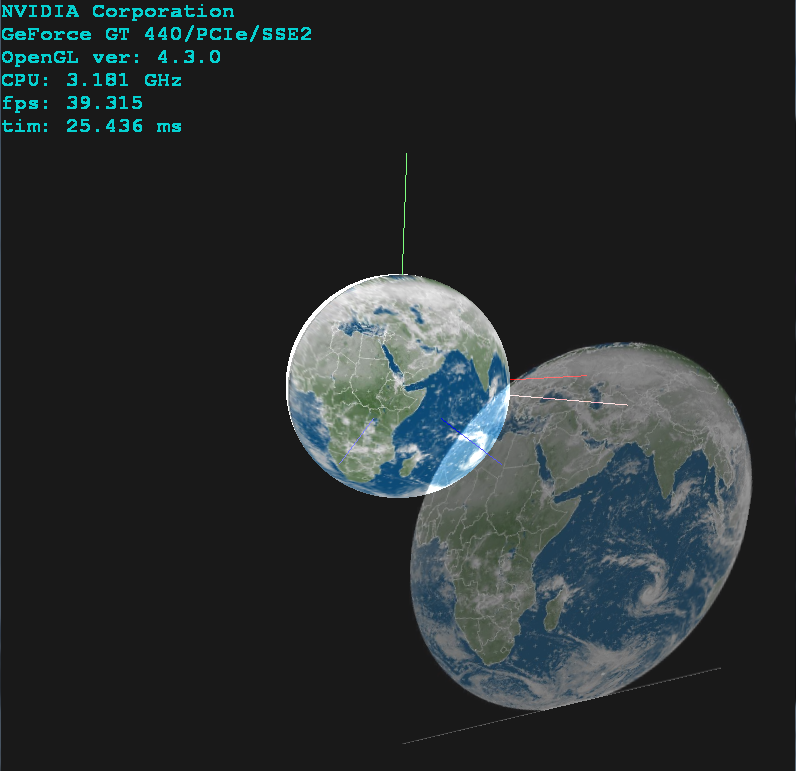

这是我的正交投影应用程序

  • 红绿蓝线是地球坐标系(x,y,z轴)
  • (红绿蓝)白线是卫星投影坐标系(x,y,z轴)

关键是将地球顶点坐标(vx,vy,vz)转换为卫星坐标(x,y,z),如果z >= 0是处理纹理的有效顶点,那么直接从x,y计算纹理坐标,不需要任何角度(正交)。

比如tx=0.5*(+x+1); ..。如果x被缩放成<-1,+1>并且可用的纹理是tx <0,1>,那么y轴也是一样的:ty=0.5*(-y+1); .如果y被缩放成<-1,+1>,可用的纹理是ty <0,1> (我的相机有与纹理矩阵相应的倒置y坐标系,因此y轴上的倒置符号)

如果z < 0,那么你正在处理超出纹理范围的顶点,所以忽略它.正如你在图像上看到的那样,纹理的外部边界是扭曲的,所以你应该只使用内部(例如地球图像面积的70% ),还可以根据纹理中点的距离进行某种纹理坐标校正。当你这样做的时候,就把所有的卫星图像投影合并到一个图像上,就这样了。

Edit2,好吧,我玩了一下,发现如下:

  • 反向投影校正对我的纹理根本不起作用,我认为这是可能的,这是经过后处理的图像.基于
  • 中间点距离的校正看起来不错,但是所使用的比例系数是奇数,不知道为什么要乘以6当它应该是4.

tx=0.5*(+(asin(x)*6.0/M_PI)+1);ty=0.5*(-(asin(y)*6.0/M_PI)+1);

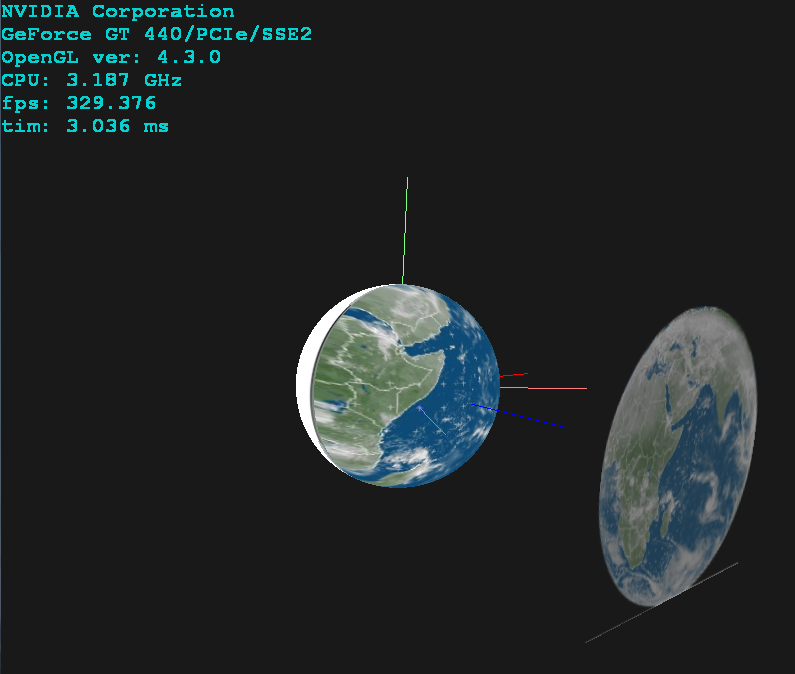

  • 修正了非线性投影(由asin)

修正的非线性投影边缘变焦

  • distortions比没有asin纹理坐标的
  • 小得多。
票数 0
