问在水上终端中的虚线
EN

Stack Overflow用户

提问于 2012-07-24 14:30:32

回答 1查看 5.1K关注 0票数 2

我在MacOSXv10.6.8上使用gnuket4.4修补程序4。我正在运行一个gnuplot脚本，其简化版本如下：(在运行脚本之前，在终端中指定了file1、file2、...etc )

reset
set term aqua enhanced font "Times-Roman, 18"
set term aqua dashed
plot file1 u 3:10 w lines lt 1 linecolor rgb "#FF0000",\
     file2 u 3:10 w lines lt 1 linecolor rgb "#00FF00",\
     file3 u 3:10 w lines lt 1 linecolor rgb "#0000FF",\
     file4 u 3:10 w lines lt 1 linecolor rgb "#FF00FF",\
     file5 u 3:10 w lines lt 1 linecolor rgb "#00FFFF",\
     file6 u 3:10 w lines lt 2 linecolor rgb "#FF0000",\
     file7 u 3:10 w lines lt 2 linecolor rgb "#00FF00",\
     file8 u 3:10 w lines lt 2 linecolor rgb "#0000FF",\
     file9 u 3:10 w lines lt 2 linecolor rgb "#FF00FF",\
     file10 u 3:10 w lines lt 2 linecolor rgb "#00FFFF"

文件1-5是一个数据集，文件6-10是另一个.我希望文件1到5是用实线绘制的，文件6到10是用虚线绘制的。有什么办法在aqua终点站做到这一点吗？根据内置的帮助，“线条可以是实心的也可以是虚线的”。我看过多个常见问题和文档，但大家的共识似乎是，这真的很难或不可能做到。另外，有没有人知道关于aqua终端或gnuplot命令的全面文档？

编辑：来绘制6-10文件，我一直在使用lw 6来区分它们和1-5，因为我无法得到虚线来工作。上面的脚本会像我让它做的那样正确吗？换句话说，剧本是在做我认为它正在做的事情吗？(绘制1-5条实线和6-8条粗线？)我之所以这样问，是因为为了制造虚线，我将"lw 6“替换为”L2“。然而，这会导致用虚线绘制file5，这是非常奇怪的。

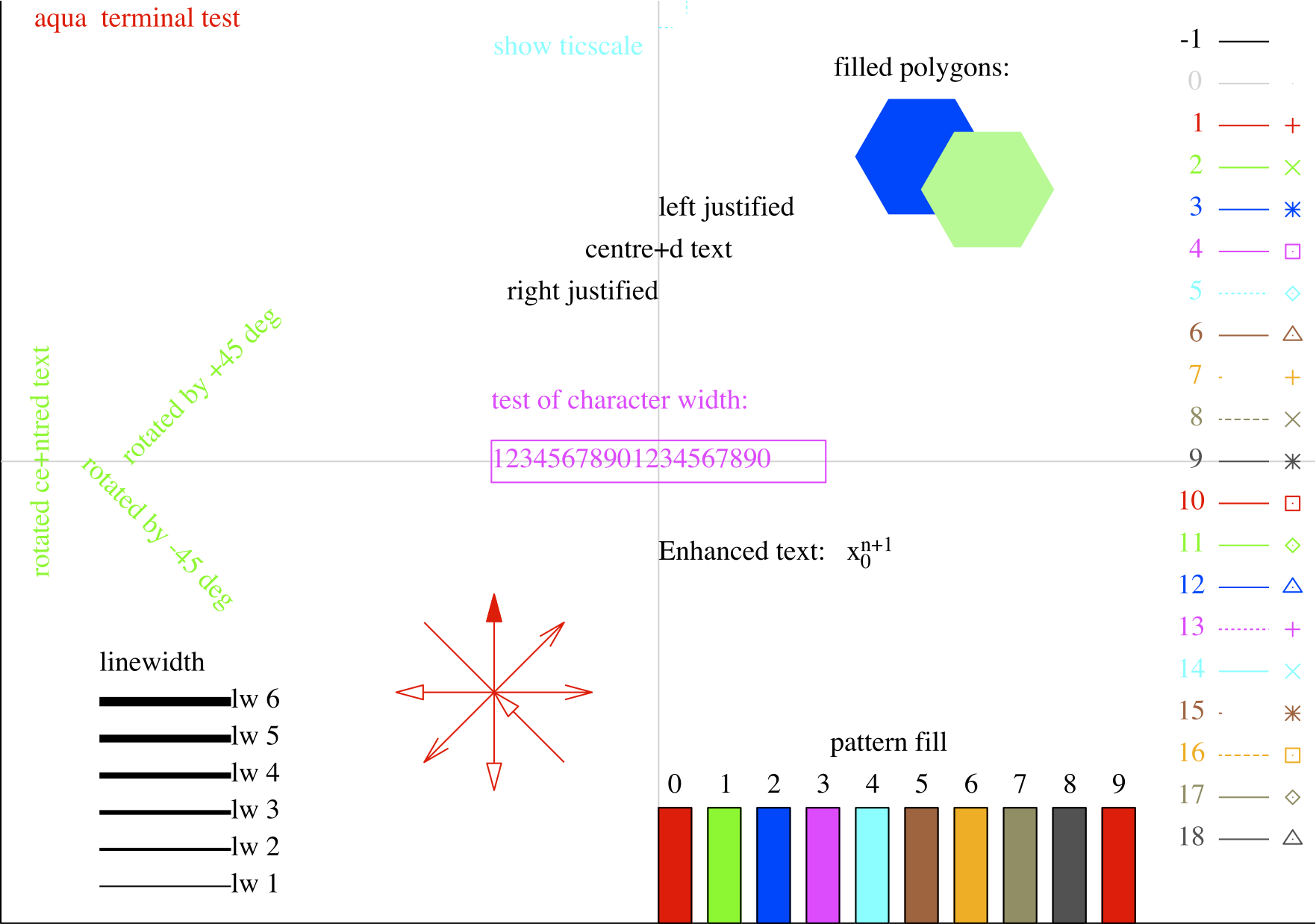

编辑2:我附上了我的终端测试图形，似乎没有提到虚线？

编辑3:更新脚本，以反映所做的更改。

编辑4:图形现在已设置为aqua增强字体“term，18”；测试

terminal

gnuplot

回答 1

Stack Overflow用户

发布于 2012-07-24 15:53:54

实际上，这并不算太糟糕(至少对我来说，在OS-X10.5.8和gnuket4.2上是这样的。我停止在我的新版本的gnuplot中构建aquaterm，因为我不喜欢这个终端)在aqua终端中，linetype 1是实心的，linetype 2是虚线的。

set term aqua enhanced font "Times-Roman, 18" dashed
plot sin(x) w lines lt 1 lc rgb "blue", cos(x) w lines lt 2 lc rgb "purple"

要查看您的gnuplot版本将用于特定终端的行类型，可以在设置终端后使用test命令(如果终端需要输出)。

关于代码外观的建议：

reset
set term aqua enhanced font "Times-Roman, 18" dashed
plot file1 u 3:10 w lines lt 1 linecolor rgb "#FF0000",\
     file2 u 3:10 w lines lt 1 linecolor rgb "#00FF00",\
     file3 u 3:10 w lines lt 1 linecolor rgb "#0000FF",\
     file4 u 3:10 w lines lt 1 linecolor rgb "#FF00FF",\
     file5 u 3:10 w lines lt 1 linecolor rgb "#00FFFF",\
     file6 u 3:10 w lines lt 2 linecolor rgb "#FF0000",\
     file7 u 3:10 w lines lt 2 linecolor rgb "#00FF00",\
     file8 u 3:10 w lines lt 2 linecolor rgb "#0000FF",\
     file9 u 3:10 w lines lt 2 linecolor rgb "#FF00FF",\
     file10 u 3:10 w lines lt 2 linecolor rgb "#00FFFF"

编辑

我刚看了一位朋友的电脑。(gnuket4.4.4，os-X 10.6?)linetype 8是第一个虚线类型(突出了test命令的有用性)。

票数 0
